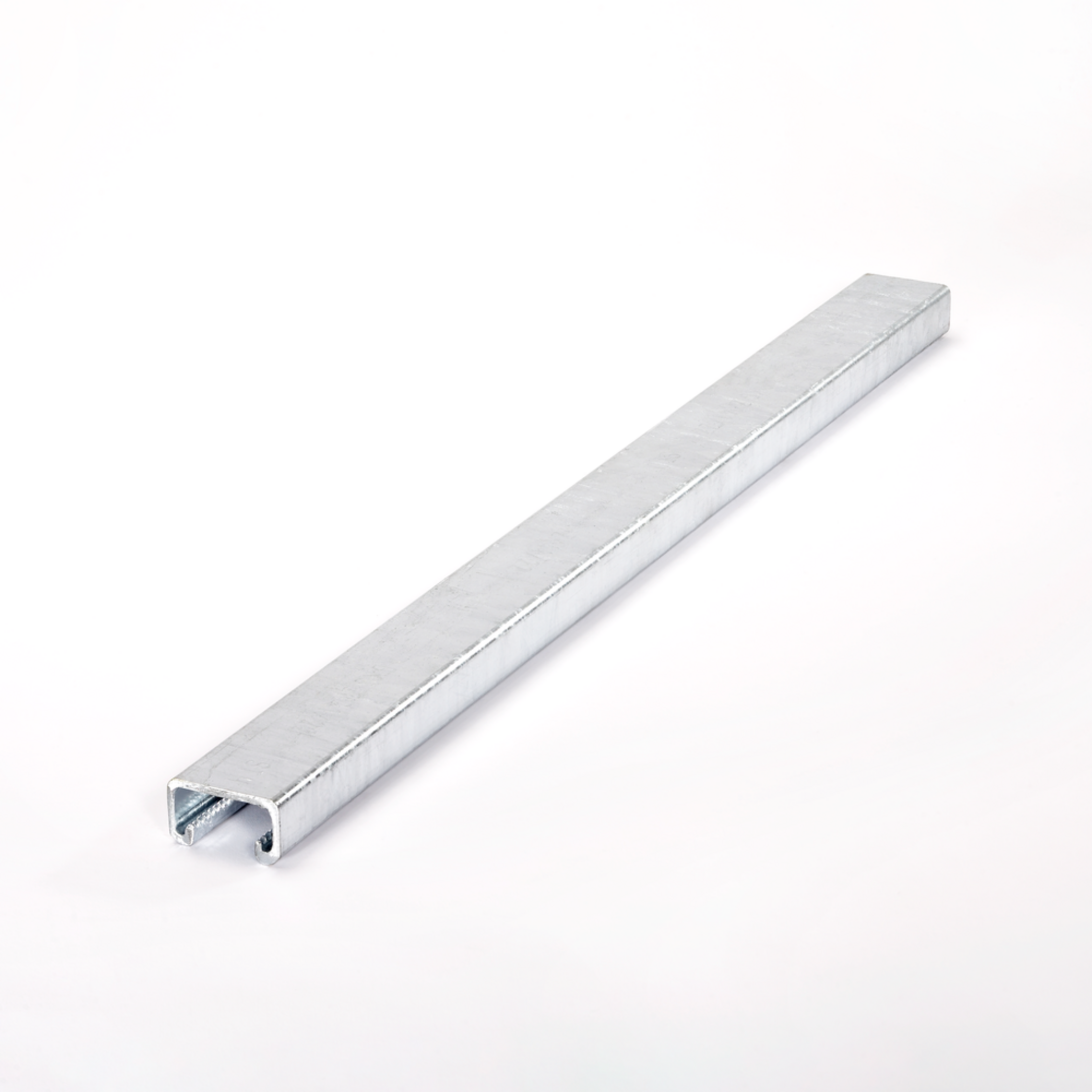

JZM K 41/22

Montageschiene, kaltgeformt, gezahnt

Die Montageschiene JZM K 41/22 wird aus feuerverzinktem Stahl (fv), Edelstahl (A4) oder walzblankem Stahl (wb) hergestellt. Sie bietet eine statische Tragfähigkeit der Normalkraft (NRd) von 7 kN. Die Montageschiene ist in der Standardlänge von 6000 mm lieferbar und wird mit den Schrauben JZS M12 - JZS M16 gepaart. Ihre Profilbreite beträgt 41 mm, die Profilhöhe 22 mm.

Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, blank

Artikel

HP

Profilhöhe

BP

Profilbreite

L

Länge

t

Materialstärke

A

Querschnittsfläche

G

Gewicht je Lagermengeneinheit
  • ZMK4122 R-6000
    JORDAHL Montageschiene gezahnt K41/22
    Profilhöhe
    22 mm
    Profilbreite
    41 mm
    Länge
    6000 mm
    Materialstärke
    2.5 mm
    Querschnittsfläche
    2.387 cm2
    Gewicht je Lagermengeneinheit
    11.244 kg
    Mehr Informationen

Stahl, stück-/tauchfeuerverzinkt

Artikel

HP

Profilhöhe

BP

Profilbreite

L

Länge

t

Materialstärke

A

Querschnittsfläche

G

Gewicht je Lagermengeneinheit
  • ZMK4122 FV-6000
    JORDAHL Montageschiene gezahnt K41/22
    Profilhöhe
    22 mm
    Profilbreite
    41 mm
    Länge
    6000 mm
    Materialstärke
    2.5 mm
    Querschnittsfläche
    2.387 cm2
    Gewicht je Lagermengeneinheit
    12.366 kg
    Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4571/1.4404 (V4A)

Artikel

HP

Profilhöhe

BP

Profilbreite

L

Länge

t

Materialstärke

A

Querschnittsfläche

G

Gewicht je Lagermengeneinheit
  • ZMK4122 A4-6000
    JORDAHL Montageschiene gezahnt K41/22
    Profilhöhe
    22 mm
    Profilbreite
    41 mm
    Länge
    6000 mm
    Materialstärke
    2.5 mm
    Querschnittsfläche
    2.387 cm2
    Gewicht je Lagermengeneinheit
    11.460 kg
    Mehr Informationen

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

  • Preisliste 2025 Rohbau / Fassade

    Gültig ab 1. Februar 2025

    PDF, 17 MB

    de en

  • Technische Information Schienen und Zubehör

    Technische Information

    PDF, 15 MB

    de en
