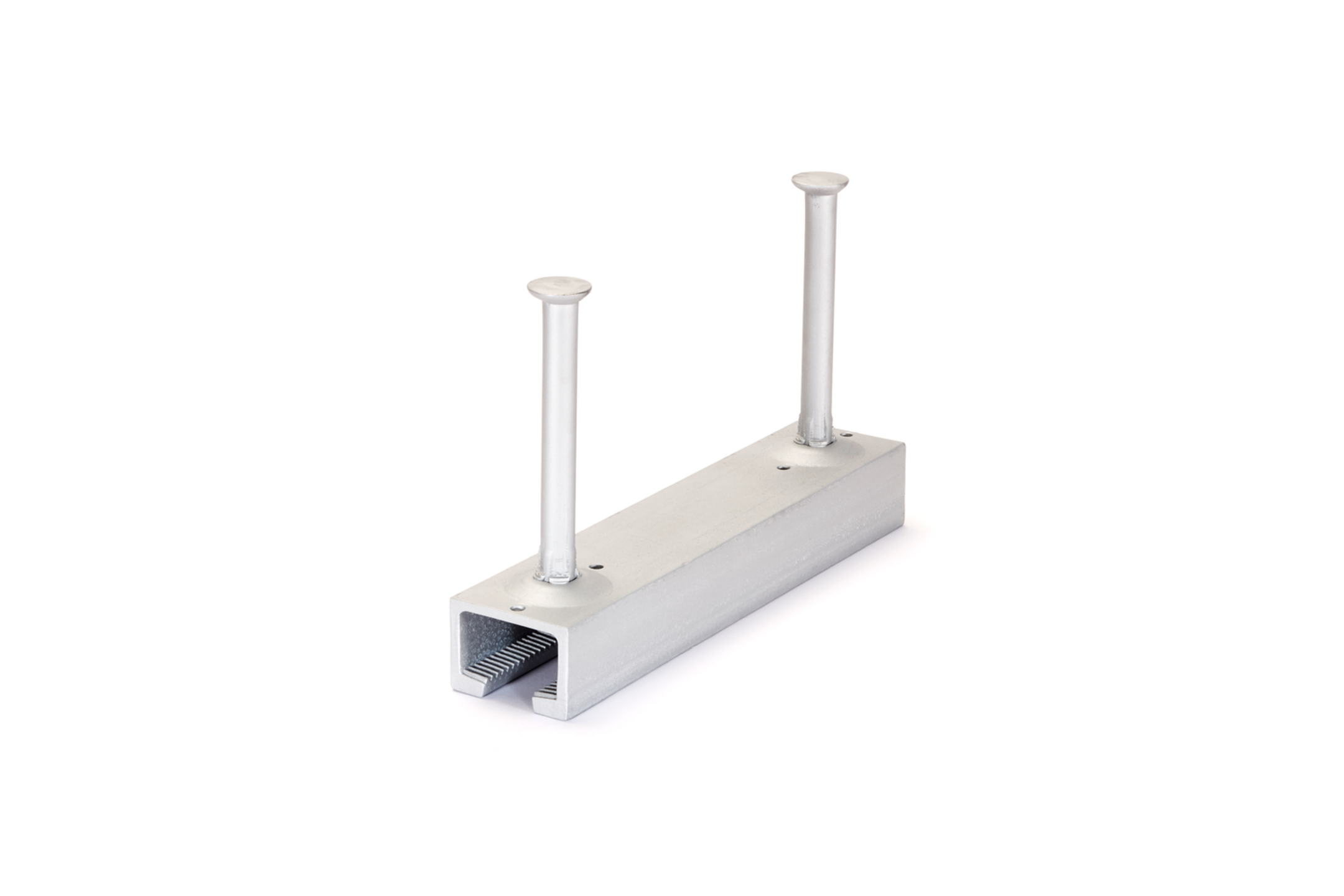

JXA W 64/44

Ankerschiene, warmgewalzt, gezahnt, mit Rund- oder I-Anker

Die Ankerschiene JXA W 64/44 ist europaweit zugelassen mit ETA-09/0338 und nahezu weltweit mit der ICC-ES ESR‐2854. Außerdem besitzt sie die Umwelt-Produktdeklaration EPD-JDL-20200260-IBB1-DE. Sie wird aus feuerverzinktem Stahl (fv) oder Edelstahl (A4) hergestellt. Sie ist in jeder gewünschten Länge bis maximal 6 m lieferbar und wird mit den Schrauben JXE M20 - JXE M24 gepaart. Die Profilbreite beträgt 64 mm, die Profilhöhe 44 mm. Die Füllung ist aus Polyethylen (PE).

Brandschutz
Umweltproduktdeklaration (EPD): EPD-JDL-20200260-IBB1-DE
Europäische Technische Bewertung: ETA-09/0338
Kontakt aufnehmenDatenblatt herunterladen

Varianten

Stahl, stück-/tauchfeuerverzinkt

Artikel

H

Einbauhöhe

HP

Profilhöhe

BP

Profilbreite

L

Länge

t

Materialstärke

Anzahl der Anker

G

Gewicht je Lagermengeneinheit

  • JXAW6444-0150-FVK
    JORDAHL Ankerschiene gezahnt W64/44 feuerverzinkt, PE-Füllung L=150mm, 2 Rundanker gem. Zulassung Z-21.4-1690
    Einbauhöhe
    190 mm
    Profilhöhe
    44 mm
    Profilbreite
    64 mm
    Länge
    150 mm
    Materialstärke
    5 mm
    Anzahl der Anker
    2 Stk
    Gewicht je Lagermengeneinheit
    1.800 kg
    Mehr Informationen
  • JXAW6444-0200-FVK
    JORDAHL Ankerschiene gezahnt W64/44 feuerverzinkt, PE-Füllung L=200mm, 2 Rundanker gem. Zulassung Z-21.4-1690
    Einbauhöhe
    190 mm
    Profilhöhe
    44 mm
    Profilbreite
    64 mm
    Länge
    200 mm
    Materialstärke
    5 mm
    Anzahl der Anker
    2 Stk
    Gewicht je Lagermengeneinheit
    2.203 kg
    Mehr Informationen
  • JXAW6444-0250-FVK
    JORDAHL Ankerschiene gezahnt W64/44 feuerverzinkt, PE-Füllung L=250mm, 2 Rundanker gem. Zulassung Z-21.4-1690
    Einbauhöhe
    190 mm
    Profilhöhe
    44 mm
    Profilbreite
    64 mm
    Länge
    250 mm
    Materialstärke
    5 mm
    Anzahl der Anker
    2 Stk
    Gewicht je Lagermengeneinheit
    2.607 kg
    Mehr Informationen
  • JXAW6444-0300-FVK
    JORDAHL Ankerschiene gezahnt W64/44 feuerverzinkt, PE-Füllung L=300mm, 2 Rundanker gem. Zulassung Z-21.4-1690
    Einbauhöhe
    190 mm
    Profilhöhe
    44 mm
    Profilbreite
    64 mm
    Länge
    300 mm
    Materialstärke
    5 mm
    Anzahl der Anker
    2 Stk
    Gewicht je Lagermengeneinheit
    3.010 kg
    Mehr Informationen
  • JXAW6444-0350-FVK
    JORDAHL Ankerschiene gezahnt W64/44 feuerverzinkt, PE-Füllung L=350mm, 3 Rundanker gem. Zulassung Z-21.4-1690
    Einbauhöhe
    190 mm
    Profilhöhe
    44 mm
    Profilbreite
    64 mm
    Länge
    350 mm
    Materialstärke
    5 mm
    Anzahl der Anker
    3 Stk
    Gewicht je Lagermengeneinheit
    3.709 kg
    Mehr Informationen
  • JXAW6444-0400-FVK
    JORDAHL Ankerschiene gezahnt W64/44 feuerverzinkt, PE-Füllung L=400mm, 3 Rundanker gem. Zulassung Z-21.4-1690
    Einbauhöhe
    190 mm
    Profilhöhe
    44 mm
    Profilbreite
    64 mm
    Länge
    400 mm
    Materialstärke
    5 mm
    Anzahl der Anker
    3 Stk
    Gewicht je Lagermengeneinheit
    4.112 kg
    Mehr Informationen
  • JXAW6444-6000-FVK
    JORDAHL Ankerschiene gezahnt W64/44 feuerverzinkt, PE-Füllung L=6000mm, 25 Rundanker gem. Zulassung Z-21.4-1690
    Einbauhöhe
    190 mm
    Profilhöhe
    44 mm
    Profilbreite
    64 mm
    Länge
    6000 mm
    Materialstärke
    5 mm
    Anzahl der Anker
    25 Stk
    Gewicht je Lagermengeneinheit
    9.296 kg
    Mehr Informationen

Details

  • Brandschutz
  • Umweltproduktdeklaration (EPD): EPD-JDL-20200260-IBB1-DE
  • Europäische Technische Bewertung: ETA-09/0338
  • Europaweit zugelassen mit ETA-09/0338
  • Umwelt-Produktdeklaration EPD-JDL-20200260-IBB1-DE
  • ICC‐ES Evaluation Report ESR‐2854
