JTB-LA

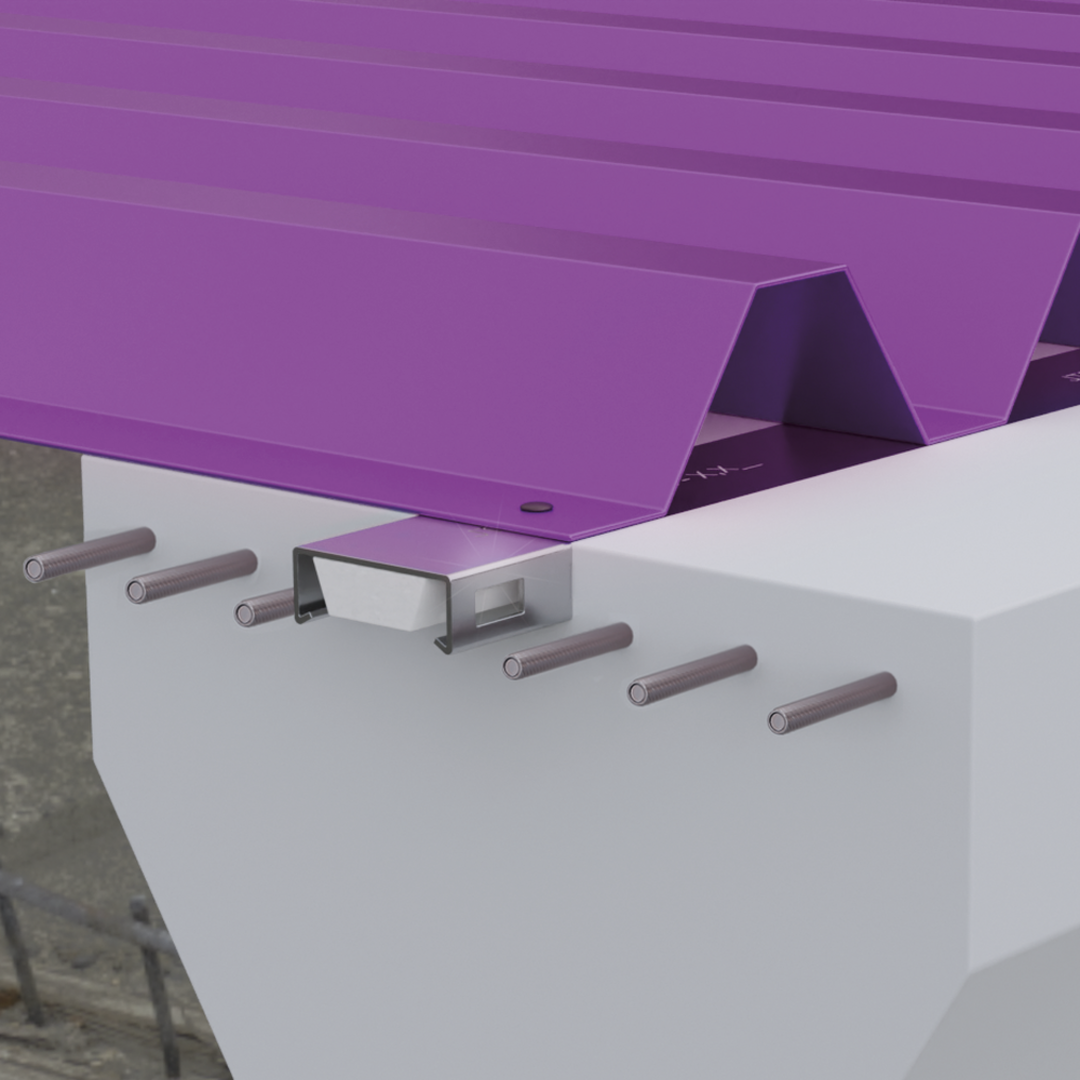

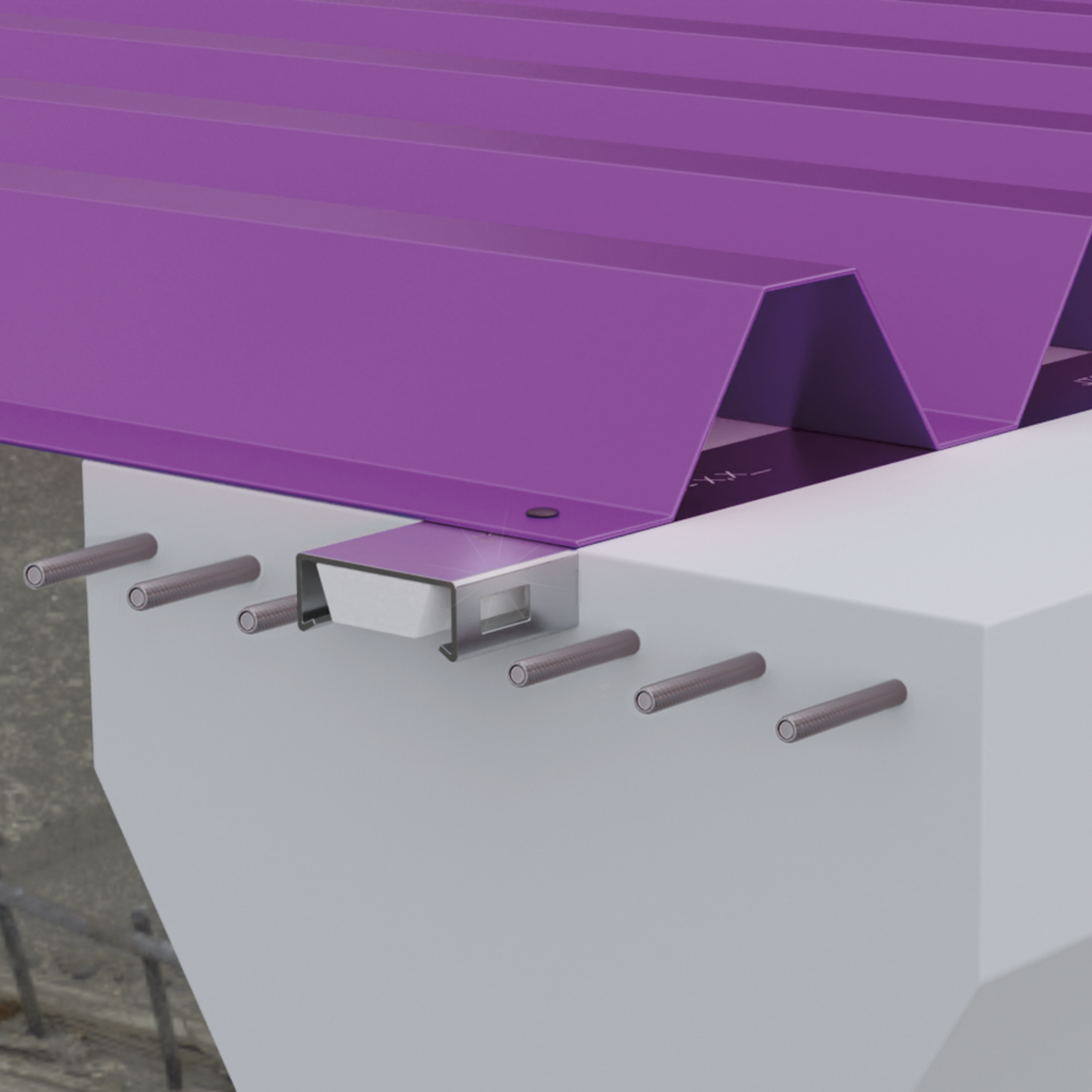

Trapezblechbefestigungsschiene, montagefreundlich in allen Einbausituationen

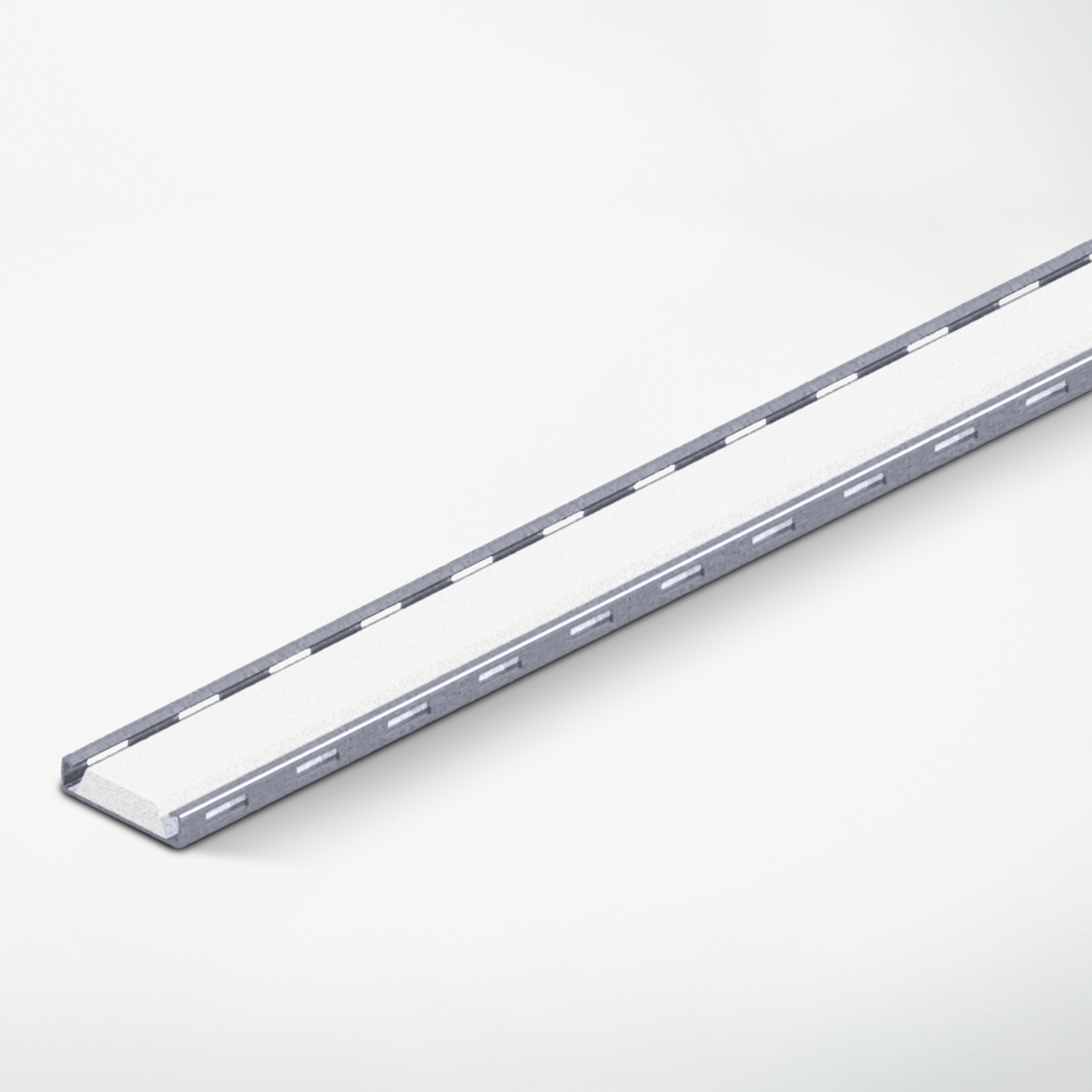

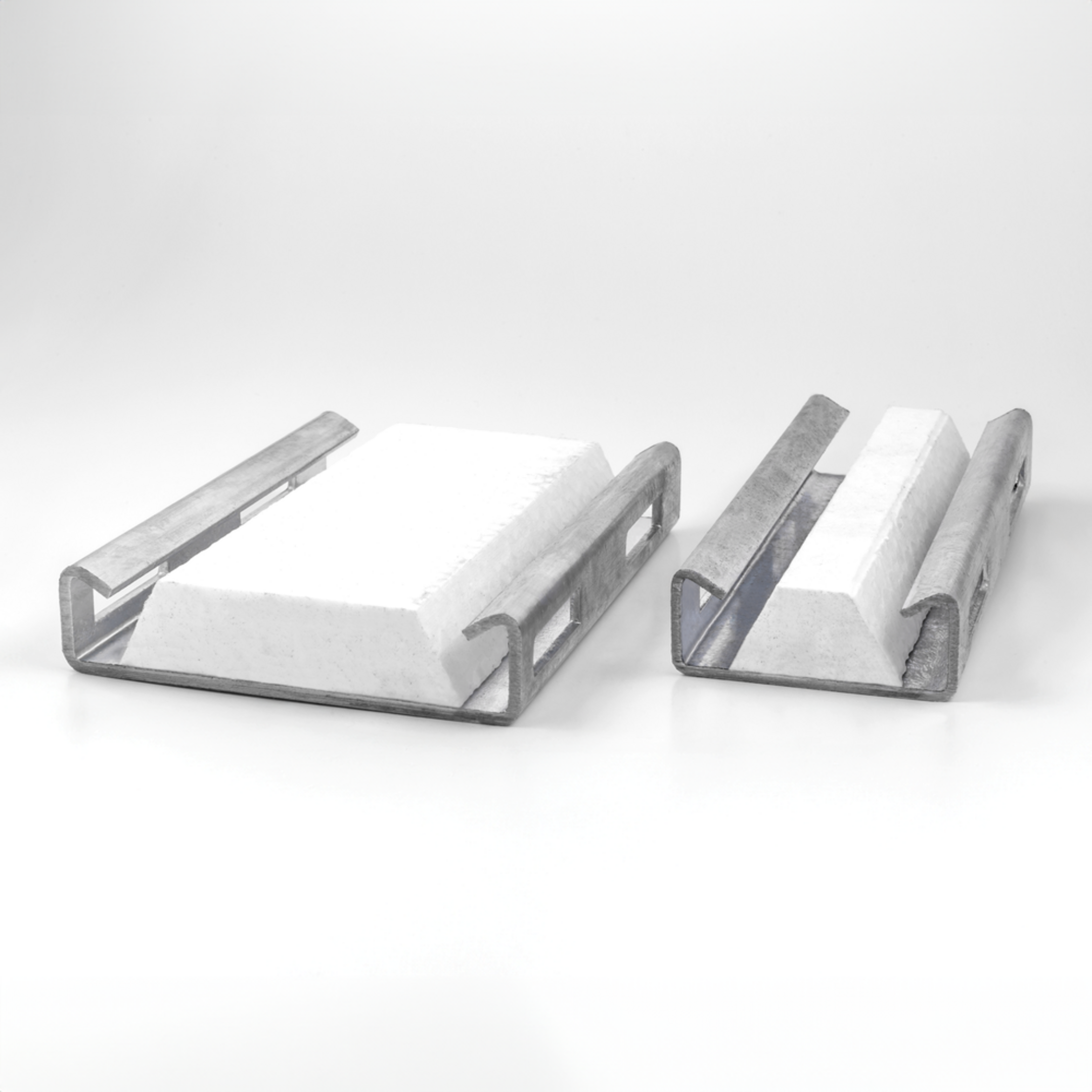

Die Trapezblechbefestigungsschiene JTB-LA hat die allgemeine bauaufsichtliche Zulassung (abZ) Z-21.4-2148 und wird aus feuerverzinktem Stahl (fv) hergestellt.Mit einer Lagerlänge von 3000 mm ist die Schiene in den Profilbreiten 60 mm und 100 mm erhältlich; die Profilhöhe beträgt 24 mm. Die Materialstärke variiert je nach Profilbreite: 2 mm bei 60 mm Profilbreite; 2 mm, 2,5 mm und 3 mm bei 100 mm Profilbreite. Für das individuelle Einkürzen der Schienen sind keine zusätzlichen Endanker notwendig. Die Füllung besteht aus Polystyrol (PS).

Allgemeine bauaufsichtliche Zulassung: Z-21.4-2148
Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, stück-/tauchfeuerverzinkt

Artikel

HP

Profilhöhe

BP

Profilbreite

L

Länge

G

Gewicht je Lagermengeneinheit
  • JTBLA06020-ZMG-3000
    JORDAHL Trapezblechbefestigungsschiene
    Profilhöhe
    24 mm
    Profilbreite
    60 mm
    Länge
    3000 mm
    Gewicht je Lagermengeneinheit
    1.501 kg
    Mehr Informationen
  • JTBLA10020-ZMG-3000
    JORDAHL Trapezblechbefestigungsschiene
    Profilhöhe
    24 mm
    Profilbreite
    100 mm
    Länge
    3000 mm
    Gewicht je Lagermengeneinheit
    2.069 kg
    Mehr Informationen
  • JTBLA10025-ZMG-3000
    JORDAHL Trapezblechbefestigungsschiene
    Profilhöhe
    24 mm
    Profilbreite
    100 mm
    Länge
    3000 mm
    Gewicht je Lagermengeneinheit
    2.520 kg
    Mehr Informationen
  • JTBLA10030-ZMG-3000
    JORDAHL Trapezblechbefestigungsschiene
    Profilhöhe
    24 mm
    Profilbreite
    100 mm
    Länge
    3000 mm
    Gewicht je Lagermengeneinheit
    2.961 kg
    Mehr Informationen

Details

  • Allgemeine bauaufsichtliche Zulassung: Z-21.4-2148

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

  • Trapezblechbefestigungsschiene JTB - Montageanleitung

    Montageanleitung für: JTB-AR, JTB-uni und JTB-LA

    PDF, 356 KB

    de en

  • AbZ Z-21.4-161 Trapezblechbefestigungsschiene JTB

    Allgemeine bauaufsichtliche Zulassung (AbZ) Z-21.4-161 für Trapezblechbefestigungsschiene JTB, gültig bis 3. August 2029

    PDF, 1,016 KB

    de
    Download

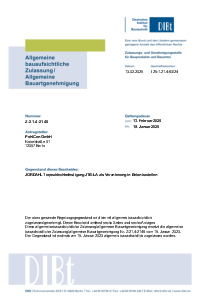

  • Allgemeine bauaufsichtliche Zulassung für JTB-LA

    AbZ Nr. Z-21.4-2148, gültig bis 19. Januar 2028

    PDF, 2 MB

    de
    Download

  • Ankerlose Trapezblechbefestigungsschiene JTB-LA - Kurzinformation

    Kurzinformation

    PDF, 357 KB

    de en

BIM- und CAD-Daten

  • BIM Daten Trapezblechbefestigungsschiene JTB-LA

    BIM Daten Trapezblechbefestigungsschiene JTB-LA

    BIM-Daten

    ZIP, 369 KB

    de en
  • CAD Details Trapezblechbefestigungsschiene JTB-LA

    CAD Details Trapezblechbefestigungsschiene JTB-LA

    CAD-Daten

    ZIP, 1 MB

    de en
