JTA K 72/48

Ankerschiene, kaltgeformt, mit Rund- oder I-Anker

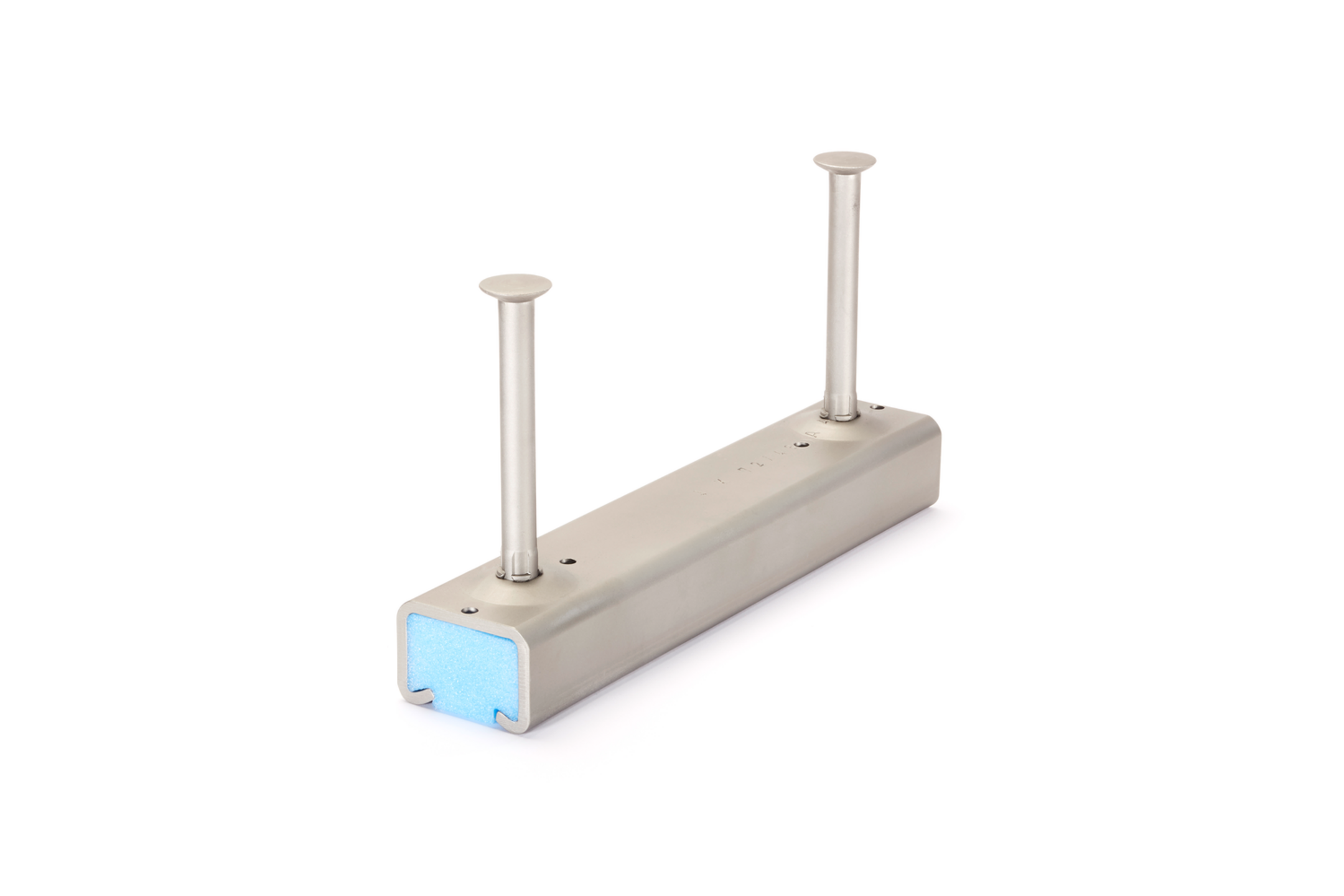

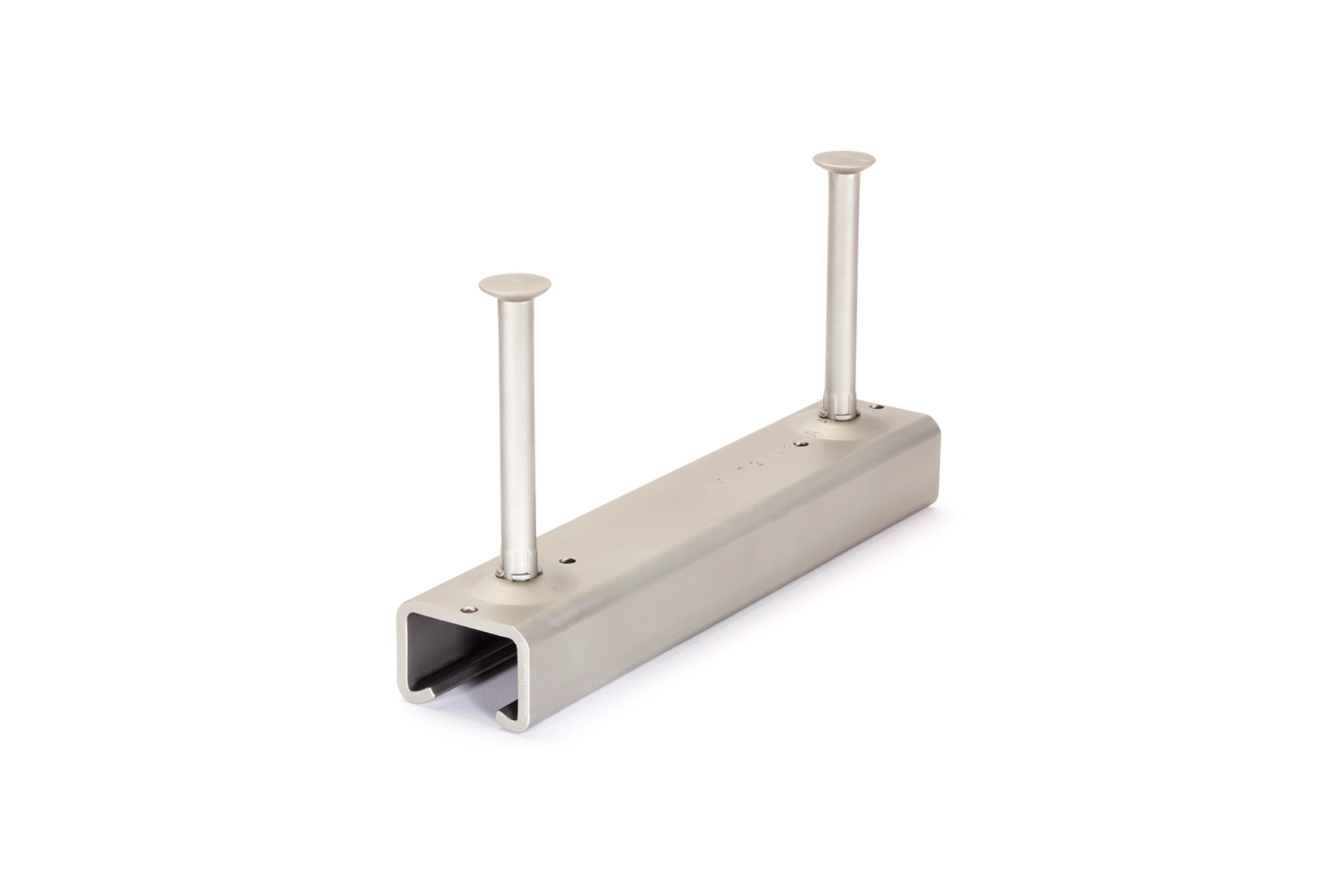

Die Ankerschiene JTA K 72/48 ist europaweit zugelassen mit ETA-09/0338. Außerdem besitzt sie die Umwelt-Produktdeklaration EPD-JDL-20200260-IBB1-DE. Sie wird aus feuerverzinktem Stahl (fv) oder Edelstahl (A4) hergestellt. Sie ist in jeder gewünschten Länge bis maximal 6 m lieferbar und wird mit den Schrauben JA M20 - JA M30 gepaart. Die Profilbreite beträgt 72 mm, die Profilhöhe 48 mm. Die Füllung ist aus Polyethylen (PE).

Brandschutz
Umweltproduktdeklaration (EPD): EPD-JDL-20200260-IBB1-DE
Europäische Technische Bewertung: ETA-09/0338
Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, stück-/tauchfeuerverzinkt

Artikel

H

HP

BP

L

t

Anzahl der Anker

G

  • JTAK7248-0150-FVKCE
    JORDAHL Ankerschiene K72/48
    195 mm
    48 mm
    72 mm
    150 mm
    6 mm
    2 Stk
    1.941 kg
    Mehr Informationen
  • JTAK7248-0200-FVKCE
    JORDAHL Ankerschiene K72/48
    195 mm
    48 mm
    72 mm
    200 mm
    6 mm
    2 Stk
    2.387 kg
    Mehr Informationen
  • JTAK7248-0250-FVKCE
    JORDAHL Ankerschiene K72/48
    195 mm
    48 mm
    72 mm
    250 mm
    6 mm
    2 Stk
    2.832 kg
    Mehr Informationen
  • JTAK7248-0300-FVKCE
    JORDAHL Ankerschiene K72/48
    195 mm
    48 mm
    72 mm
    300 mm
    6 mm
    2 Stk
    3.278 kg
    Mehr Informationen
  • JTAK7248-0350-FVKCE
    JORDAHL Ankerschiene K72/48
    195 mm
    48 mm
    72 mm
    350 mm
    6 mm
    2 Stk
    3.724 kg
    Mehr Informationen
  • JTAK7248-0400-FVKCE
    JORDAHL Ankerschiene K72/48
    195 mm
    48 mm
    72 mm
    400 mm
    6 mm
    3 Stk
    4.472 kg
    Mehr Informationen
  • JTAK7248-0550-FVKCE
    JORDAHL Ankerschiene K72/48
    195 mm
    48 mm
    72 mm
    550 mm
    6 mm
    3 Stk
    5.810 kg
    Mehr Informationen
  • JTAK7248-0800-FVKCE
    JORDAHL Ankerschiene K72/48
    195 mm
    48 mm
    72 mm
    800 mm
    6 mm
    4 Stk
    8.341 kg
    Mehr Informationen
  • JTAK7248-1050-FVKCE
    JORDAHL Ankerschiene K72/48
    195 mm
    48 mm
    72 mm
    1050 mm
    6 mm
    5 Stk
    10.872 kg
    Mehr Informationen
  • JTAK7248-6000-FVKCE
    JORDAHL Ankerschiene K72/48
    195 mm
    48 mm
    72 mm
    6000 mm
    6 mm
    21 Stk
    9.974 kg
    Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4571/1.4404 (V4A)

Artikel

H

HP

BP

L

t

Anzahl der Anker

G

  • JTAK7248-6000-A4KCE
    JORDAHL Ankerschiene K72/48
    195 mm
    48 mm
    72 mm
    6000 mm
    6 mm
    21 Stk
    9.241 kg
    Mehr Informationen

Details

  • Brandschutz
  • Umweltproduktdeklaration (EPD): EPD-JDL-20200260-IBB1-DE
  • Europäische Technische Bewertung: ETA-09/0338

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

  • Preisliste 2025 Rohbau / Fassade

    Gültig ab 1. Februar 2025

    PDF, 17 MB

    de en

  • CABR certificate anchor channels JTA, JZA and JXA

    Zertifikat

    PDF, 6 MB

    en
    Download
  • EXPERT Software Ankerschienen

    EXPERT Software Ankerschienen

    ZIP, 186 MB

    de en

  • Einbauanleitung PENTAFLEX® FTS

    Montageanleitung

    PDF, 1 MB

    de en

  • Zuschnitt von Ankerschienen JTA und JXA

    Erklärung

    PDF, 120 KB

    de en

  • Aufzugisolierung JAI - Technische Information

    Erklärung

    PDF, 2 MB

    de en

  • Leistungserklärung Ankerschienen JTA JXA

    Erklärung

    PDF, 28 KB

    de en

  • EPD Umweltproduktdeklaration Durchstanzbewehrung JDA

    Zulassung

    PDF, 2 MB

    de en

  • Technische Information Schienen und Zubehör

    Technische Information

    PDF, 15 MB

    de en

  • AbP PENTAFLEX® KB, FTS, OBS, ABS, Modul

    Kompaktübersicht

    PDF, 796 KB

    de en

BIM- und CAD-Daten

  • BIM Dateien Ankerschienen JTA

    BIM Dateien Ankerschienen JTA

    ZIP, 2 MB

    de en
  • CAD-Daten für Liftschachtschlinge JLF 40

    CAD-Daten für Liftschachtschlinge JLF 40

    ZIP, 19 MB

    de en
  • BIM für KTS-Befestigungszubehör (Revit)

    BIM für KTS-Befestigungszubehör (Revit)

    ZIP, 715 KB

    de en
  • Montageanleitung für estrichbündigen Schwerlastbodenkanal

    Montageanleitung für estrichbündigen Schwerlastbodenkanal

    ZIP, 15 MB

    de en
