ISOPRO® IPT

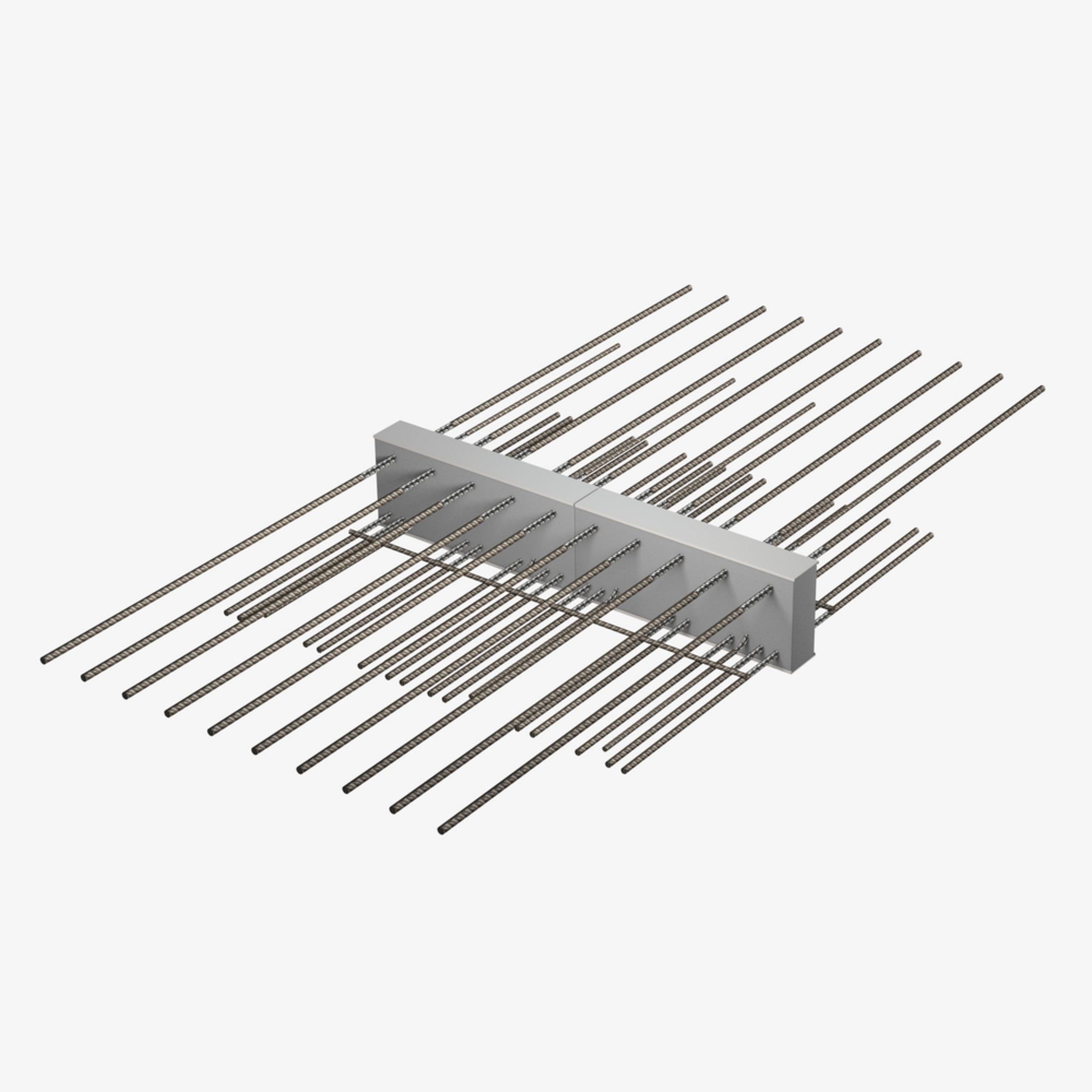

ISOPRO® IPT ist ein wärmegedämmter Kragplattenanschluss mit 80 mm Dämmkörper und balkonseitig integrierter Aufhängebewehrung für frei auskragende Stahlbetonbauteile. Es eignet sich zur Übertragung von negativen Momenten sowie positiven Querkräften. Der Korrosionsschutz ist durch nichtrostenden Betonrippenstahl gewährleistet. Für den Einbau im Fertigteilwerk ist eine zweiteilige Ausführung des Produkts erhältlich. Die Druckebene besteht aus Stahldruckstäben. Anforderungen an den Brandschutz werden erfüllt: Verfügbar ist ISOPRO® IPT für Brandschutzkonstruktionen bis REI 120. Bei der Bestellung sind Tragstufe, Querkrafttragstufe, Betondeckung, Elementhöhe und Brandschutzausführung anzugeben.

Europäische Technische Bewertung: ETA-17/0466
Allgemeine Bauartgenehmigung: Z-15.7-354 (in Verbindung mit ETA-17/0466)
Kontakt aufnehmenDatenblatt herunterladen

Varianten

Artikel

Allgemeine Bauartgenehmigung

G

Gewicht je Lagermengeneinheit

  • 210200014990
    IPT110 Q10
    Allgemeine Bauartgenehmigung
    Z-15.7-354 (in Verbindung mit ETA-17/0466)
    Gewicht je Lagermengeneinheit
    44.000 kg
    Mehr Informationen
  • 210200014991
    IPT110 Q12
    Allgemeine Bauartgenehmigung
    Z-15.7-354 (in Verbindung mit ETA-17/0466)
    Gewicht je Lagermengeneinheit
    45.500 kg
    Mehr Informationen
  • 210200014992
    IPT110 Q14
    Allgemeine Bauartgenehmigung
    Z-15.7-354 (in Verbindung mit ETA-17/0466)
    Gewicht je Lagermengeneinheit
    49.100 kg
    Mehr Informationen
  • 210200015002
    IPT150 Q10
    Allgemeine Bauartgenehmigung
    Z-15.7-354 (in Verbindung mit ETA-17/0466)
    Gewicht je Lagermengeneinheit
    57.400 kg
    Mehr Informationen
  • 210200015008
    IPT150 Q12
    Allgemeine Bauartgenehmigung
    Z-15.7-354 (in Verbindung mit ETA-17/0466)
    Gewicht je Lagermengeneinheit
    59.700 kg
    Mehr Informationen
  • 210200015012
    IPT150 Q14
    Allgemeine Bauartgenehmigung
    Z-15.7-354 (in Verbindung mit ETA-17/0466)
    Gewicht je Lagermengeneinheit
    62.900 kg
    Mehr Informationen

Details

  • Europäische Technische Bewertung: ETA-17/0466
  • Allgemeine Bauartgenehmigung: Z-15.7-354 (in Verbindung mit ETA-17/0466)

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

    • de

    • en

    Preisliste 2025 Rohbau / Fassade

    Gültig ab 1. Februar 2025, aktualisierte Version vom 27.09.2025

    PDF

    Sprache wählenSprache wählen

    Preisliste 2025 Rohbau / Fassade

    Sprache für den Download wählen

    • de

    • en

    Europäische Technische Bewertung (ETA) ISOPRO®

    ETA-17/0466

    PDF

    Sprache wählenSprache wählen

    Europäische Technische Bewertung (ETA) ISOPRO®

    Sprache für den Download wählen

    Planungssoftware ISODESIGN 1.4.4

    Software zur Bemessung der Wärmedämmelemente ISOPRO und ISOPRO 120

    ZIP (53.31 MB)

    DownloadDownload

    • de

    • en

    Leistungserklärung ISOPRO®

    Leistungserklärung für ISOPRO® Wärmedämmelemente

    PDF

    Sprache wählenSprache wählen

    Leistungserklärung ISOPRO®

    Sprache für den Download wählen

    • de

    • en

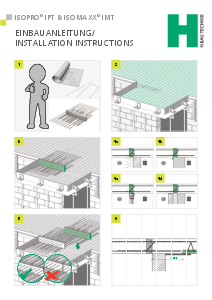

    Einbauhinweise ISOPRO® Wärmedämmelemente

    Einbauanleitung für ISOPRO® IP

    PDF

    Sprache wählenSprache wählen

    Einbauhinweise ISOPRO® Wärmedämmelemente

    Sprache für den Download wählen

    • de

    Bauartgenehmigung ISOPRO® IP

    Die allgemeine bauaufsichtliche Bauartgenehmigung Z-15.7-354 (in Verbindung mit ETA-17/0466) weist die Verwendbarkeit bzw. Anwendbarkeit für den Anschluss ISOPRO® im Sinne der Landesbauordnungen nach. Gültig bis 01.07.2026.

    PDF (3.85 MB)

    DownloadDownload

    • de

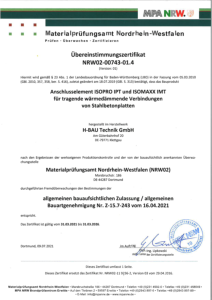

    Zertifikat Übereinstimmung ISOPRO® IPT & ISOMAXX® IMT

    Die regelkonforme Herstellung / Einbau der ISOPRO® IPT und ISOMAXX® IMT Elemente wird bestätigt durch dieses Übereinstimmungszertifikat NRW02-00743-01-4 (Version: 01). Gültig bis 31.03.2026

    PDF (58.10 KB)

    DownloadDownload

    • de

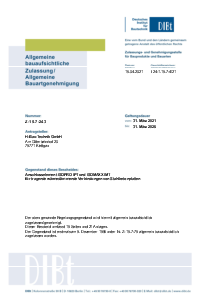

    Zulassung ISOPRO® IPT

    Die allgemeine bauaufsichtliche Zulassung Z-15.7-243 weist die Verwendbarkeit bzw. Anwendbarkeit für die Anschlüsse ISOPRO® Typ IP Tund ISOMAXX® Typ IMT im Sinne der Landesbauordnungen nach. Gültig bis 31.03.2026.

    PDF (4.54 MB)

    DownloadDownload

BIM- und CAD-Daten

    CAD Details ISOPRO® Typ IPT (DWG)

    CAD-Daten

    ZIP (705.78 KB)

    DownloadDownload
