ISOPRO® IPQS

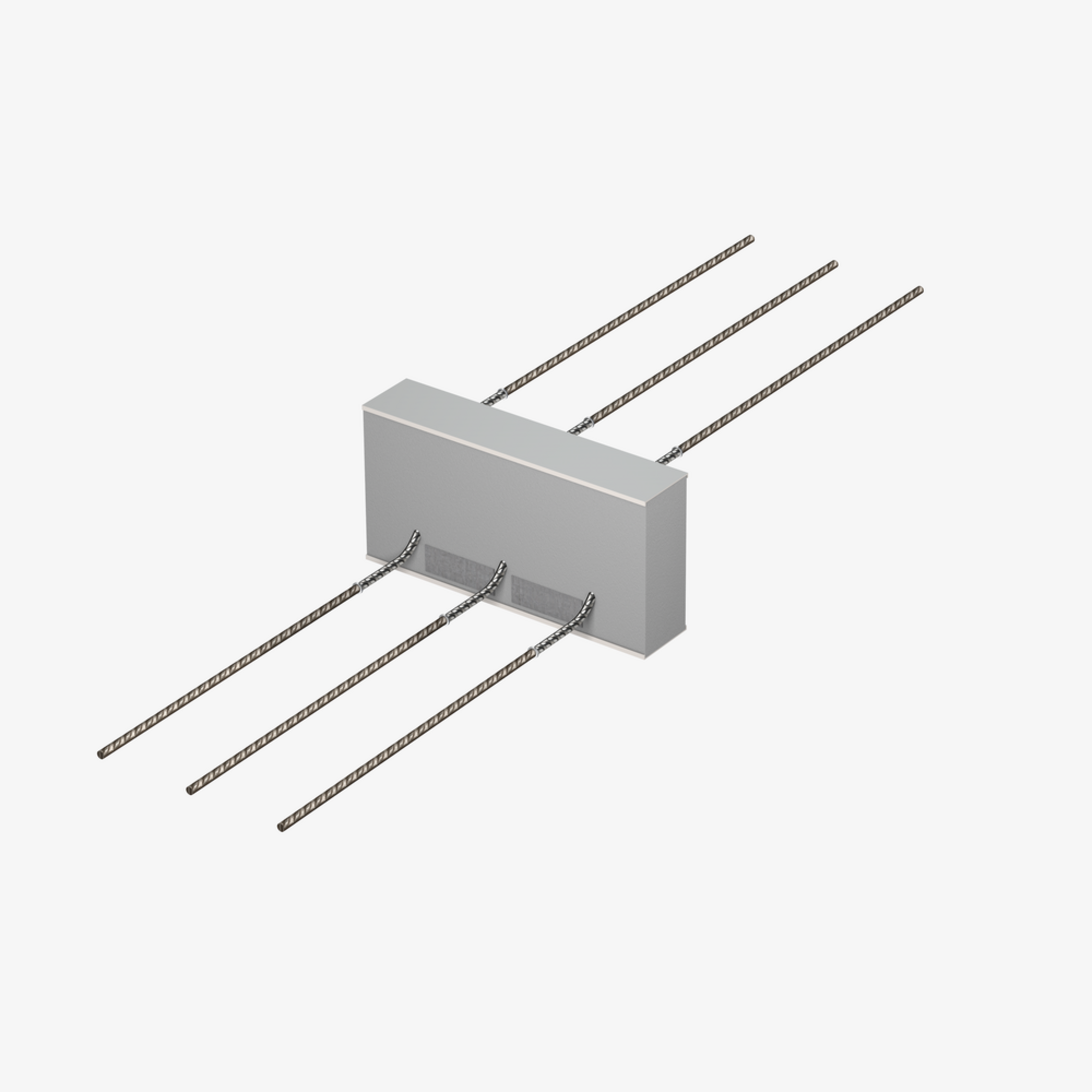

ISOPRO® IPQS ist ein wärmegedämmter Plattenanschluss mit 80 mm Dämmkörper zur Übertragung von Querkräften bei gestützten Stahlbetonbauteilen und punktueller Kraftübertragung. Der Korrosionsschutz ist durch nichtrostenden Betonrippenstahl gewährleistet. Das Drucklager besteht aus Spezialbeton. Anforderungen an den Brandschutz werden erfüllt: Verfügbar ist ISOPRO® IPQS für Brandschutzkonstruktionen bis REI 120. Bei der Bestellung sind Tragstufe, Elementhöhe und Brandschutzausführung anzugeben.

Europäische Technische Bewertung: ETA-17/0466
Allgemeine Bauartgenehmigung: Z-15.7-354 (in Verbindung mit ETA-17/0466)
Kontakt aufnehmenDatenblatt herunterladen

Varianten

Artikel

Allgemeine Bauartgenehmigung

G

Gewicht je Lagermengeneinheit

  • 210600012481
    IPQS10
    Allgemeine Bauartgenehmigung
    Z-15.7-354 (in Verbindung mit ETA-17/0466)
    Gewicht je Lagermengeneinheit
    1.960 kg
    Mehr Informationen
  • 210600012484
    IPQS20
    Allgemeine Bauartgenehmigung
    Z-15.7-354 (in Verbindung mit ETA-17/0466)
    Gewicht je Lagermengeneinheit
    3.500 kg
    Mehr Informationen
  • 210600012487
    IPQS30
    Allgemeine Bauartgenehmigung
    Z-15.7-354 (in Verbindung mit ETA-17/0466)
    Gewicht je Lagermengeneinheit
    4.640 kg
    Mehr Informationen
  • 210600012489
    IPQS40
    Allgemeine Bauartgenehmigung
    Z-15.7-354 (in Verbindung mit ETA-17/0466)
    Gewicht je Lagermengeneinheit
    2.760 kg
    Mehr Informationen
  • 210600012492
    IPQS50
    Allgemeine Bauartgenehmigung
    Z-15.7-354 (in Verbindung mit ETA-17/0466)
    Gewicht je Lagermengeneinheit
    4.370 kg
    Mehr Informationen
  • 210600012498
    IPQS70
    Allgemeine Bauartgenehmigung
    Z-15.7-354 (in Verbindung mit ETA-17/0466)
    Gewicht je Lagermengeneinheit
    6.200 kg
    Mehr Informationen
  • 210600015044
    IPQS5
    Allgemeine Bauartgenehmigung
    Z-15.7-354 (in Verbindung mit ETA-17/0466)
    Gewicht je Lagermengeneinheit
    2.800 kg
    Mehr Informationen
  • 210600015046
    IPQS15
    Allgemeine Bauartgenehmigung
    Z-15.7-354 (in Verbindung mit ETA-17/0466)
    Gewicht je Lagermengeneinheit
    3.000 kg
    Mehr Informationen
  • 210600015050
    IPQS55
    Allgemeine Bauartgenehmigung
    Z-15.7-354 (in Verbindung mit ETA-17/0466)
    Gewicht je Lagermengeneinheit
    5.500 kg
    Mehr Informationen
  • 210600018551
    IPQS75
    Allgemeine Bauartgenehmigung
    Z-15.7-354 (in Verbindung mit ETA-17/0466)
    Gewicht je Lagermengeneinheit
    7.200 kg
    Mehr Informationen

Details

  • Europäische Technische Bewertung: ETA-17/0466
  • Allgemeine Bauartgenehmigung: Z-15.7-354 (in Verbindung mit ETA-17/0466)
  • Europaweit zugelassen mit ETA-17/0466

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

    • de

    • en

    Preisliste 2025 Rohbau / Fassade

    Gültig ab 1. Februar 2025, aktualisierte Version vom 27.09.2025

    PDF

    Sprache wählenSprache wählen

    Preisliste 2025 Rohbau / Fassade

    Sprache für den Download wählen

    • de

    • en

    Europäische Technische Bewertung (ETA) ISOPRO®

    ETA-17/0466

    PDF

    Sprache wählenSprache wählen

    Europäische Technische Bewertung (ETA) ISOPRO®

    Sprache für den Download wählen

    Planungssoftware ISODESIGN 1.4.4

    Software zur Bemessung der Wärmedämmelemente ISOPRO und ISOPRO 120

    ZIP (53.31 MB)

    DownloadDownload

    • de

    • en

    Leistungserklärung ISOPRO®

    Leistungserklärung für ISOPRO® Wärmedämmelemente

    PDF

    Sprache wählenSprache wählen

    Leistungserklärung ISOPRO®

    Sprache für den Download wählen

    • de

    • en

    • ru

    ISOPRO® Wärmedämmelemente - Technische Information

    Technische Information

    PDF

    Sprache wählenSprache wählen

    ISOPRO® Wärmedämmelemente - Technische Information

    Sprache für den Download wählen

    • de

    • en

    Einbauhinweise ISOPRO® Wärmedämmelemente

    Einbauanleitung für ISOPRO® IP

    PDF

    Sprache wählenSprache wählen

    Einbauhinweise ISOPRO® Wärmedämmelemente

    Sprache für den Download wählen

    • de

    Bauartgenehmigung ISOPRO® IP

    Die allgemeine bauaufsichtliche Bauartgenehmigung Z-15.7-354 (in Verbindung mit ETA-17/0466) weist die Verwendbarkeit bzw. Anwendbarkeit für den Anschluss ISOPRO® im Sinne der Landesbauordnungen nach. Gültig bis 01.07.2026.

    PDF (3.85 MB)

    DownloadDownload

BIM- und CAD-Daten

    CAD Details ISOPRO® Typ IPQS (DWG)

    CAD-Daten

    ZIP (642.85 KB)

    DownloadDownload
