Art.-Nr. 233500021053

IP120 Q120

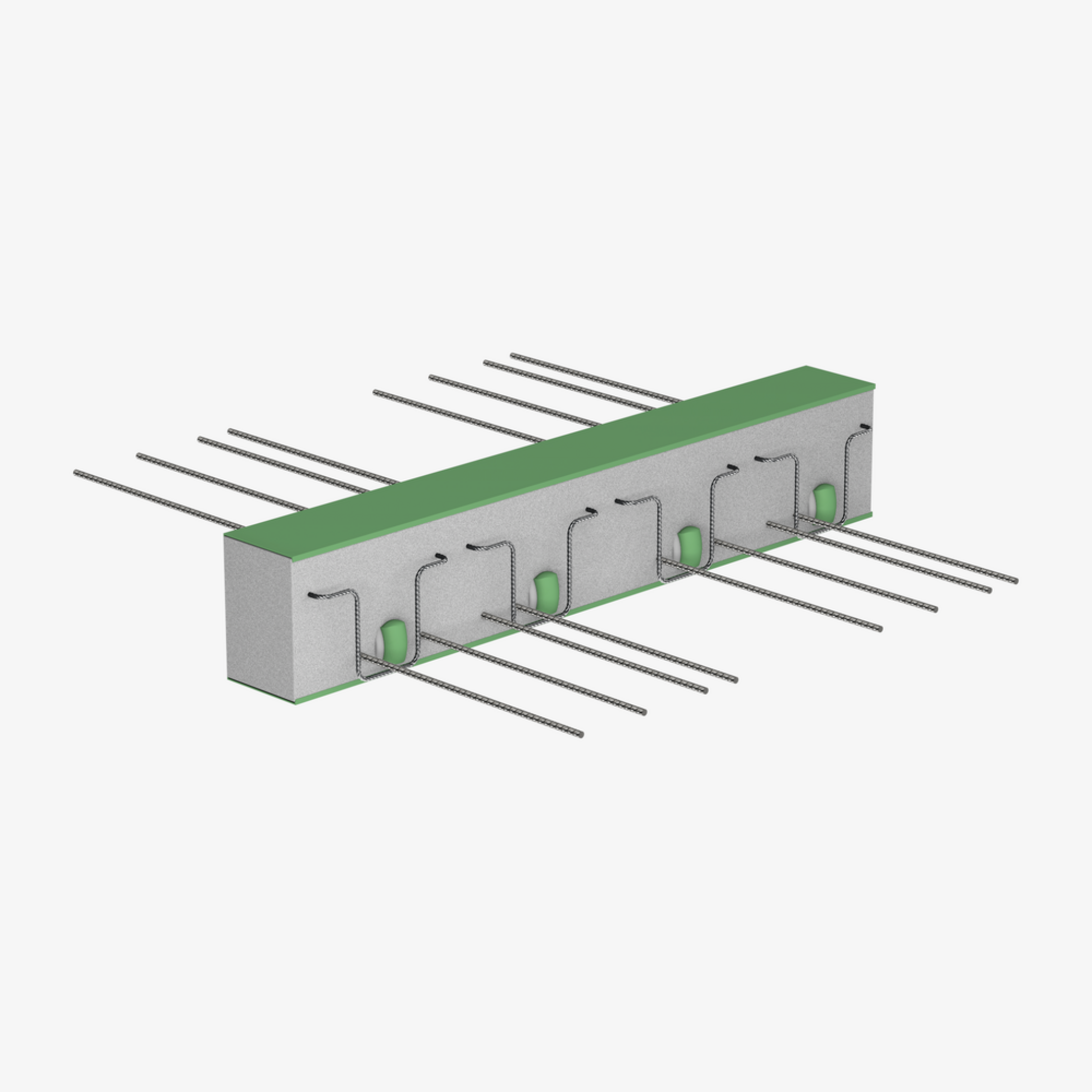

ISOPRO® IP 120 Q ist ein wärmegedämmter Plattenanschluss mit 120 mm Dämmkörper zur Übertragung von Querkräften bei gestützten Stahlbetonbauteilen. Der Korrosionsschutz ist durch nichtrostenden Betonrippenstahl gewährleistet. Das Drucklager besteht aus Spezialbeton. Anforderungen an den Brandschutz werden erfüllt: Verfügbar ist ISOPRO® IP 120 Q für Brandschutzkonstruktionen bis REI 120. Bei der Bestellung sind Tragstufe, Elementhöhe und Brandschutzausführung anzugeben.

Art.-Nr.
233500021053
Q-Stab deckenseitig
Gerade
Gewicht je Lagermengeneinheit
14.200 kg
Europäische Technische Bewertung: ETA-17/0466
Allgemeine Bauartgenehmigung: Z-15.7-354 (in Verbindung mit ETA-17/0466)
Kontakt aufnehmenDatenblatt herunterladen

Varianten

Artikel

Q-Stab deckenseitig

G

Gewicht je Lagermengeneinheit

  • 233500021042
    IP120 Q10
    Q-Stab deckenseitig
    Gebogen
    Gewicht je Lagermengeneinheit
    5.700 kg
    Mehr Informationen
  • 233500021043
    IP120 Q20
    Q-Stab deckenseitig
    Gebogen
    Gewicht je Lagermengeneinheit
    5.900 kg
    Mehr Informationen
  • 233500021044
    IP120 Q30
    Q-Stab deckenseitig
    Gebogen
    Gewicht je Lagermengeneinheit
    6.200 kg
    Mehr Informationen
  • 233500021045
    IP120 Q40
    Q-Stab deckenseitig
    Gebogen
    Gewicht je Lagermengeneinheit
    6.400 kg
    Mehr Informationen
  • 233500021046
    IP120 Q50
    Q-Stab deckenseitig
    Gebogen
    Gewicht je Lagermengeneinheit
    6.800 kg
    Mehr Informationen
  • 233500021047
    IP120 Q60
    Q-Stab deckenseitig
    Gerade
    Gewicht je Lagermengeneinheit
    7.500 kg
    Mehr Informationen
  • 233500021048
    IP120 Q70
    Q-Stab deckenseitig
    Gerade
    Gewicht je Lagermengeneinheit
    7.900 kg
    Mehr Informationen
  • 233500021049
    IP120 Q80
    Q-Stab deckenseitig
    Gerade
    Gewicht je Lagermengeneinheit
    8.900 kg
    Mehr Informationen
  • 233500021050
    IP120 Q90
    Q-Stab deckenseitig
    Gerade
    Gewicht je Lagermengeneinheit
    9.700 kg
    Mehr Informationen
  • 233500021051
    IP120 Q100
    Q-Stab deckenseitig
    Gerade
    Gewicht je Lagermengeneinheit
    11.600 kg
    Mehr Informationen
  • 233500021052
    IP120 Q110
    Q-Stab deckenseitig
    Gerade
    Gewicht je Lagermengeneinheit
    12.800 kg
    Mehr Informationen
  • 233500021053
    IP120 Q120
    Q-Stab deckenseitig
    Gerade
    Gewicht je Lagermengeneinheit
    14.200 kg
    Mehr Informationen

Details

  • Europäische Technische Bewertung: ETA-17/0466
  • Allgemeine Bauartgenehmigung: Z-15.7-354 (in Verbindung mit ETA-17/0466)
  • Europäische Technische Bewertung ETA-17/0466

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

    • de

    • en

    Europäische Technische Bewertung (ETA) ISOPRO®

    ETA-17/0466

    PDF

    Sprache wählenSprache wählen

    Europäische Technische Bewertung (ETA) ISOPRO®

    Sprache für den Download wählen

    Planungssoftware ISODESIGN 1.4.4

    Software zur Bemessung der Wärmedämmelemente ISOPRO und ISOPRO 120

    ZIP (53.31 MB)

    DownloadDownload

    • de

    • en

    Leistungserklärung ISOPRO®

    Leistungserklärung für ISOPRO® Wärmedämmelemente

    PDF

    Sprache wählenSprache wählen

    Leistungserklärung ISOPRO®

    Sprache für den Download wählen

    • de

    • en

    • ru

    ISOPRO® 120 Wärmedämmelemente - Technische Information

    Technische Information

    PDF

    Sprache wählenSprache wählen

    ISOPRO® 120 Wärmedämmelemente - Technische Information

    Sprache für den Download wählen

    • de

    • en

    ISOPRO® 120 - Einbauanleitung

    Einbauanleitung für Balkondämmelemente ISOPRO® 120 M, ISOPRO® 120 M P, ISOPRO® 120 Q, ISOPRO® 120 QQ

    PDF

    Sprache wählenSprache wählen

    ISOPRO® 120 - Einbauanleitung

    Sprache für den Download wählen

    • de

    Bauartgenehmigung ISOPRO®

    Die allgemeine bauaufsichtliche Bauartgenehmigung Z-15.7-354 (in Verbindung mit ETA-17/0466) weist die Verwendbarkeit bzw. Anwendbarkeit für den Anschluss ISOPRO® im Sinne der Landesbauordnungen nach. Gültig bis 01.07.2026.

    PDF (3.85 MB)

    DownloadDownload

    • de

    Preisliste 2026 Rohbau / Fassade

    Gültig ab 1. Februar 2026

    PDF (16.57 MB)

    DownloadDownload
