HED-P

Querkraftdorn

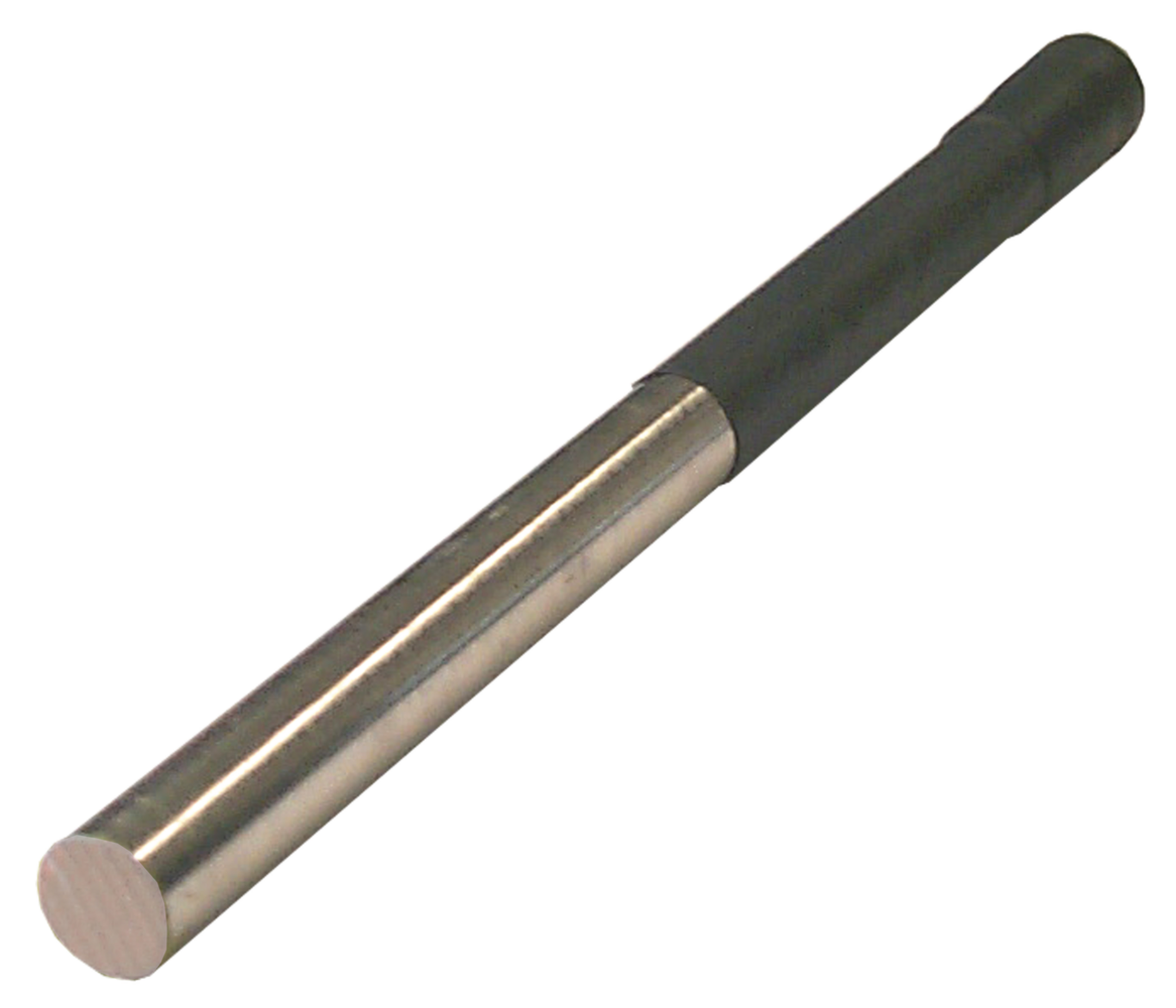

Der Querkraftdorn HED-P ist zur Hälfte mit einem plastifizierten Federelement versehen, welches eine Gleithülse unnötig macht. Die andere Hälfte besteht aus Edelstahl oder verzinktem Stahl. Durch diese Kombination eignet er sich optimal für die nachträgliche Einbringung nach dem ersten Bauabschnitt. Durch Bohren wird die Seite mit dem plastifizierten Federelement eingebracht. Die andere Seite wird im zweiten Betonierabschnitt betoniert. Die Verschiebung des Dorns erfolgt senkrecht zur Fuge. Querkräfte werden vertikal und parallel zur Fuge übertragen. Der Querkraftdorn HED-P ist in den Längen 300 oder 500 mm für verschiedene Durchmesser erhältlich. Weitere Längen und Durchmesser sind auf Anfrage erhältlich.

Kontakt aufnehmen Datenblatt herunterladen

Varianten

Artikel

L

Länge

D

Durchmesser

G

Gewicht je Lagermengeneinheit
  • 550200003830
    Querkraftdorn HED-P 20/500 A4
    Länge
    500 mm
    Durchmesser
    20 mm
    Gewicht je Lagermengeneinheit
    1.300 kg
    Mehr Informationen
  • 550200003831
    Querkraftdorn HED-P 20/500 GV
    Länge
    500 mm
    Durchmesser
    20 mm
    Gewicht je Lagermengeneinheit
    1.300 kg
    Mehr Informationen
  • 550200003832
    Querkraftdorn HED-P 20/300 A4
    Länge
    300 mm
    Durchmesser
    20 mm
    Gewicht je Lagermengeneinheit
    0.750 kg
    Mehr Informationen
  • 550200003833
    Querkraftdorn HED-P 20/300 GV
    Länge
    300 mm
    Durchmesser
    20 mm
    Gewicht je Lagermengeneinheit
    0.750 kg
    Mehr Informationen
  • 550200003836
    Querkraftdorn HED-P 22/500 A4
    Länge
    500 mm
    Durchmesser
    22 mm
    Gewicht je Lagermengeneinheit
    1.550 kg
    Mehr Informationen
  • 550200003837
    Querkraftdorn HED-P 22/500
    Länge
    500 mm
    Durchmesser
    22 mm
    Gewicht je Lagermengeneinheit
    1.550 kg
    Mehr Informationen
  • 550200003838
    Querkraftdorn HED-P 22/300 A4
    Länge
    300 mm
    Durchmesser
    22 mm
    Gewicht je Lagermengeneinheit
    0.900 kg
    Mehr Informationen
  • 550200003839
    Querkraftdorn HED-P 22/300 GV
    Länge
    300 mm
    Durchmesser
    22 mm
    Gewicht je Lagermengeneinheit
    0.900 kg
    Mehr Informationen
  • 550200003842
    Querkraftdorn HED-P 25/500 A4
    Länge
    500 mm
    Durchmesser
    25 mm
    Gewicht je Lagermengeneinheit
    2.200 kg
    Mehr Informationen
  • 550200003843
    Querkraftdorn HED-P 25/500 GV
    Länge
    500 mm
    Durchmesser
    25 mm
    Gewicht je Lagermengeneinheit
    2.200 kg
    Mehr Informationen
  • 550200003844
    Querkraftdorn HED-P 25/300 A4
    Länge
    300 mm
    Durchmesser
    25 mm
    Gewicht je Lagermengeneinheit
    1.300 kg
    Mehr Informationen
  • 550200003845
    Querkraftdorn HED-P 25/300 GV
    Länge
    300 mm
    Durchmesser
    25 mm
    Gewicht je Lagermengeneinheit
    1.297 kg
    Mehr Informationen
  • 550200003848
    Querkraftdorn HED-P 30/500 A4
    Länge
    500 mm
    Durchmesser
    30 mm
    Gewicht je Lagermengeneinheit
    2.850 kg
    Mehr Informationen
  • 550200003849
    Querkraftdorn HED-P 30/500 GV
    Länge
    500 mm
    Durchmesser
    30 mm
    Gewicht je Lagermengeneinheit
    2.850 kg
    Mehr Informationen
  • 550200003850
    Querkraftdorn HED-P 30/350 A4
    Länge
    350 mm
    Durchmesser
    30 mm
    Gewicht je Lagermengeneinheit
    1.950 kg
    Mehr Informationen
  • 550200003851
    Querkraftdorn HED-P 30/350 GV
    Länge
    350 mm
    Durchmesser
    30 mm
    Gewicht je Lagermengeneinheit
    1.950 kg
    Mehr Informationen

Details

  • Gleichmäßige Übertragung kleiner bis mittlerer Querkräfte über Bauwerksfugen zur Vermeidung von Versetzungen und Rissen
  • Für Bewegungen in Längsrichtung geeignet
  • Zum nachträglichen Einbau im ersten Bauabschnitt geeignet
  • Keine Sprengwirkungen im Beton
  • Kein Durchbohren der Schalung erforderlich
  • Optimale Verdrehsicherung während der Betonage
  • Feuerbeständig in Kombination mit den Brandschutzmanschetten BRM oder BRMQ
  • Aufnahme von Querverschiebungen der Platten durch plastifiziertes Federelement
  • Montagefreundlich
  • Effizienter Korrosionsschutz

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

  • Preisliste 2025 Rohbau / Fassade

    Gültig ab 1. Februar 2025

    PDF, 17 MB

    de en

  • Gutachterliche Stellungnahme Brandschutz JDSD und HED

    Gutachten

    PDF, 636 KB

    de
    Download

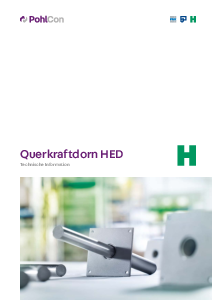

  • Technische Information Querkraftdorne HED
