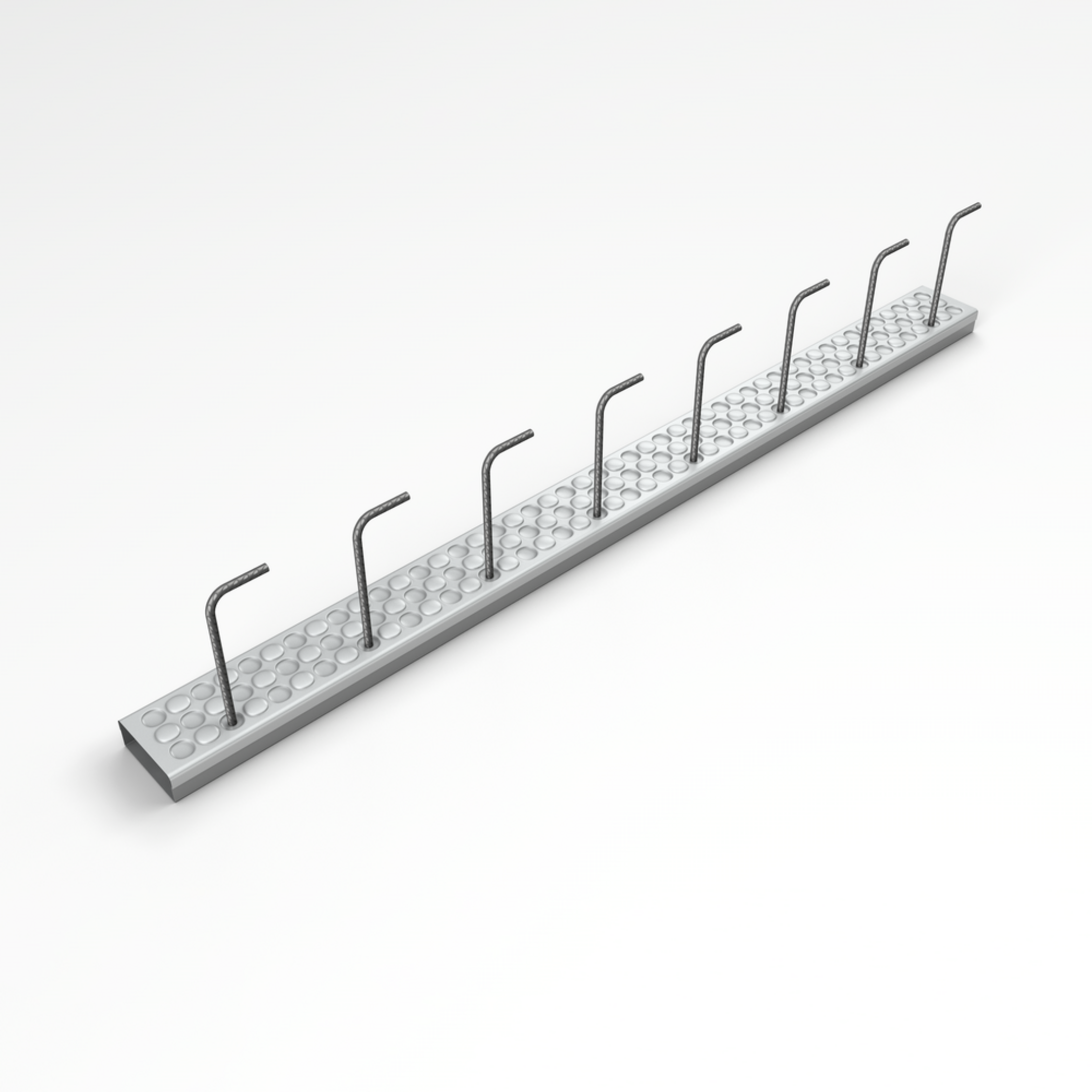

FERBOX® Typ E01

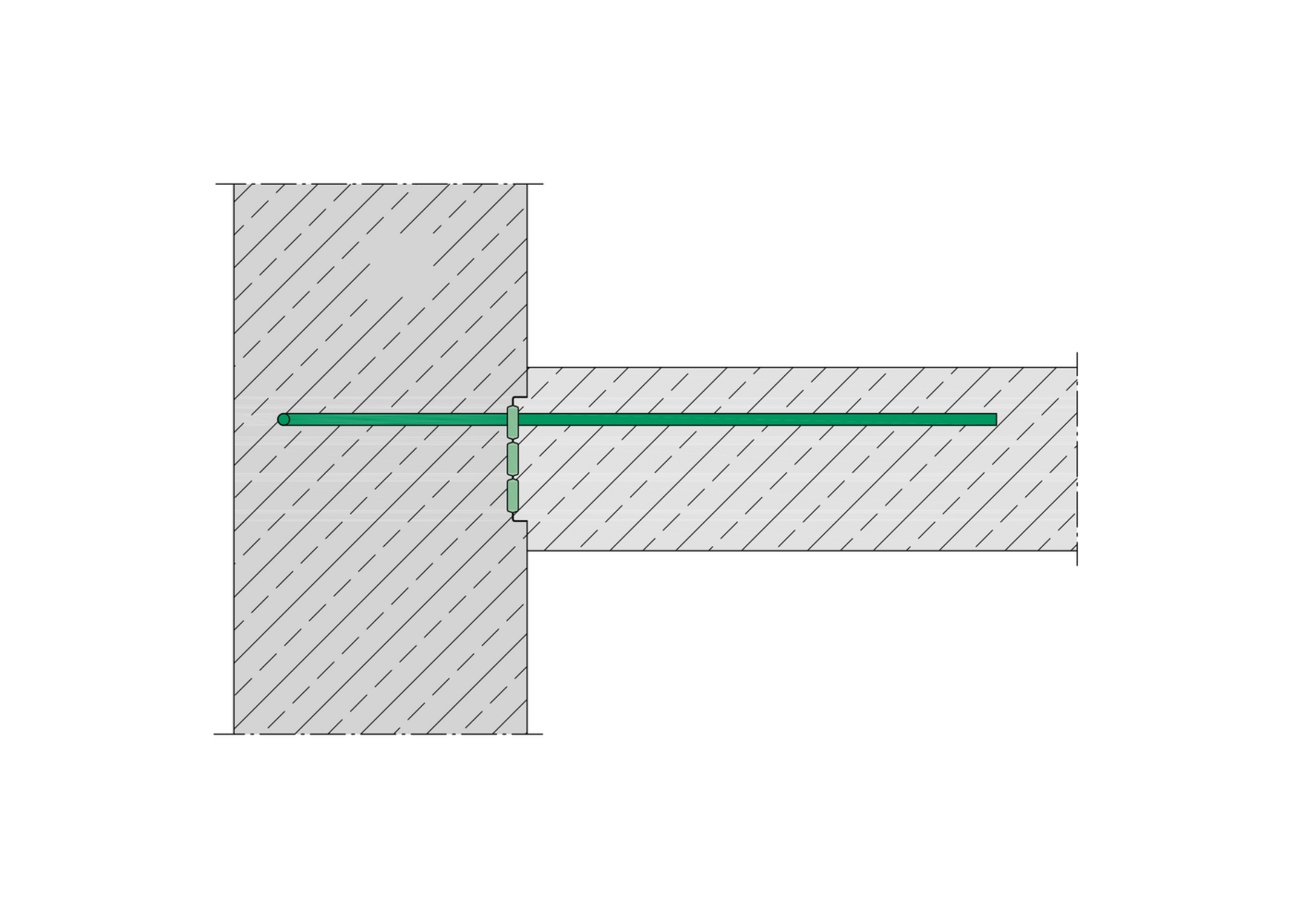

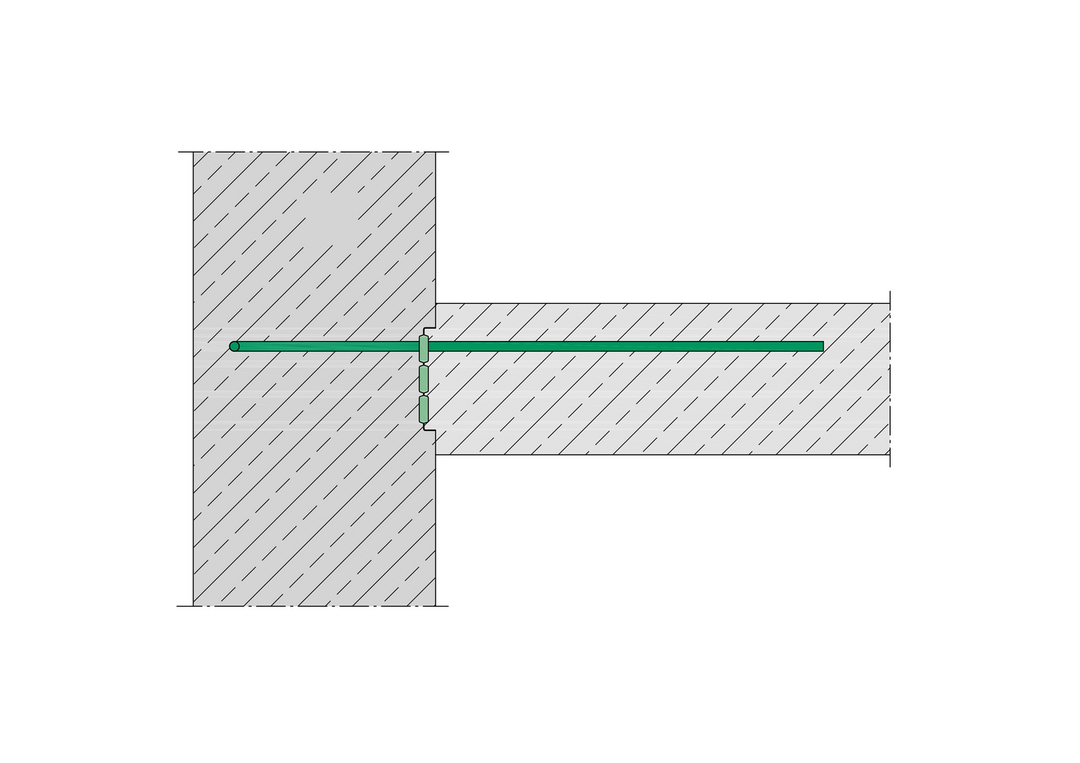

Rückbiegeanschluss, Winkelhaken parallel zum Kasten

Die einreihigen Rückbiegeanschlüsse FERBOX® Typ E01 dienen dem kraftschlüssigen Verbinden und Bewehren von Stahlbetonteilen. Sie sind für schmale Wände ab 100 mm Wandstärke geeignet und haben die höchste Fugenkategorie "verzahnt" in Quer- und Längsrichtung. Ihr genoppter Verwahrkasten und ihr Deckel werden aus verzinktem Blech und die Bewehrungsstäbe aus B500 B oder Edelstahl hergestellt. Die Stäbe haben für den ersten Betonierabschnitt eine L-Form parallel zum Kasten. Die FERBOX® ist in einer Kastenlänge von 800 oder 1.200 mm und einer Kastenbreite von 60 bis 135 mm erhältlich. Der Standarddurchmesser der Stäbe liegt bei 8 bis 12 mm. Weitere Ausführungen und Sonderlösungen sind auf Anfrage erhältlich.

Europäische Technische Bewertung: ETA-20/0842
Kontakt aufnehmen Datenblatt herunterladen

Varianten

Artikel

G

Details

  • Europäische Technische Bewertung: ETA-20/0842

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

  • Preisliste 2025 Rohbau / Fassade

    Gültig ab 1. Februar 2025

    PDF, 17 MB

    de en

  • Erklärung

    PDF, 26 KB

    de en
  • FERBOX® Design Bemessungssoftware

    FERBOX® Design Bemessungssoftware

    Planungssoftware für die FERBOX Rückbiegeanschlüsse v.2021

    ZIP, 17 MB

    de en

  • CARES Technical Approval FERBOX®

    Erklärung

    PDF, 2 MB

    en
    Download

  • Einbauhinweise FERBOX®

    Einbauanleitung

    PDF, 331 KB

    de
    Download

  • Installation Instructions FERBOX®

    Einbauanleitung

    PDF, 302 KB

    en
    Download

  • Bauartgenehmigung ISOMUR® plus & ISOMUR® light

    Zulassung

    PDF, 2 MB

    de
    Download

  • ETA-13/0136 Punching Shear Reinforcement JDA

    Zulassung

    PDF, 2 MB

    en
    Download

  • Typenprüfung ISOPRO® 120 Wärmedämmelement

    Typenprüfung

    PDF, 7 MB

    de
    Download

  • Bestellblatt FERBOX®

    Bestellblatt

    PDF, 150 KB

    de en

  • Technische Information FERBOX®

    Technische Information

    PDF, 2 MB

    de en

  • KOMO Produktzertifikat K22915/05

    Zertifikat

    PDF, 190 KB

    de en

BIM- und CAD-Daten

  • BIM für BK Bodenkanal

    BIM für BK Bodenkanal

    SUPPARTS© Einbauteile

    ZIP, 3 MB

    de en

Inklusivzubehör
