DB-FL

Deckenbügel, flach

Der flache Deckenbügel DB-FL eignet sich insbesondere zur Abhängung von Gitterbahnen und Kabelrinnen mit Bahnbreiten bis 400 mm. Die Kabelrinne wird mit KLR 6x25, die Gitterbahn mit KLU-L, FRS 6x25 und SEMS 6 befestigt. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsanforderungen unterschiedlichster Anwendungsgebiete erfüllt werden. Dieser Artikel ist in sendzimir- oder galvanisch verzinktem Stahl oder Edelstahl mit der Werkstoff-Nr. 1.4571 erhältlich.

Kontakt aufnehmen Datenblatt herunterladen

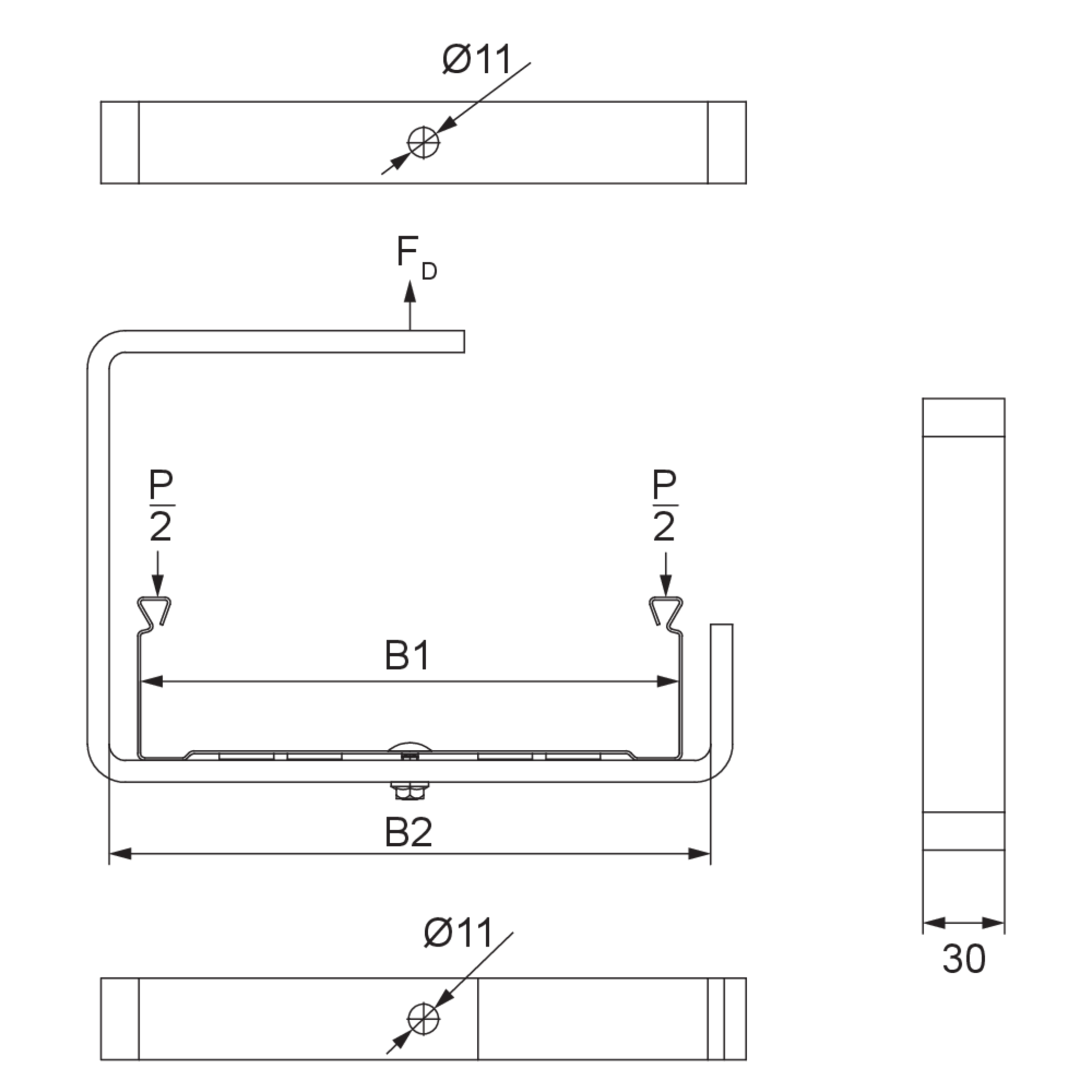

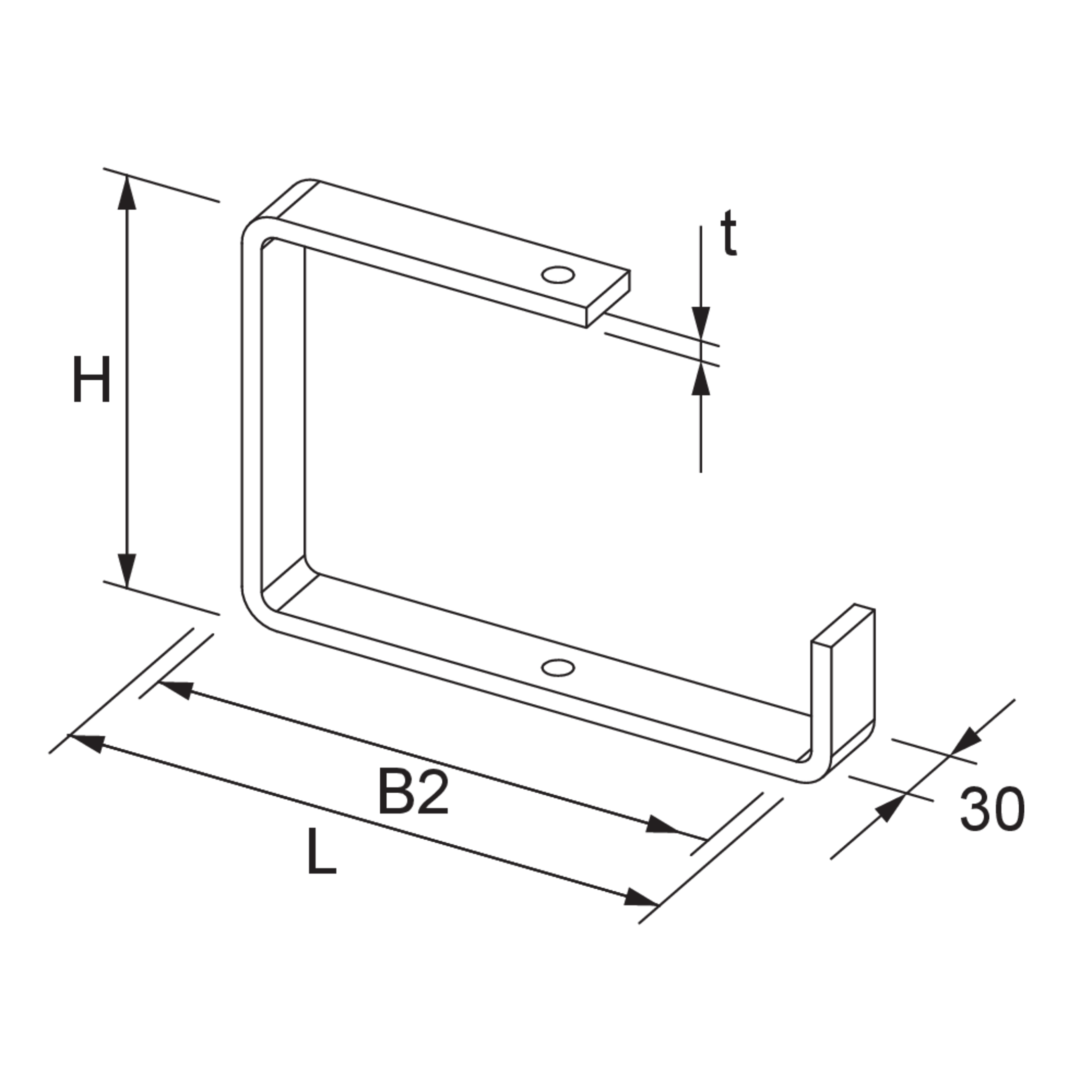

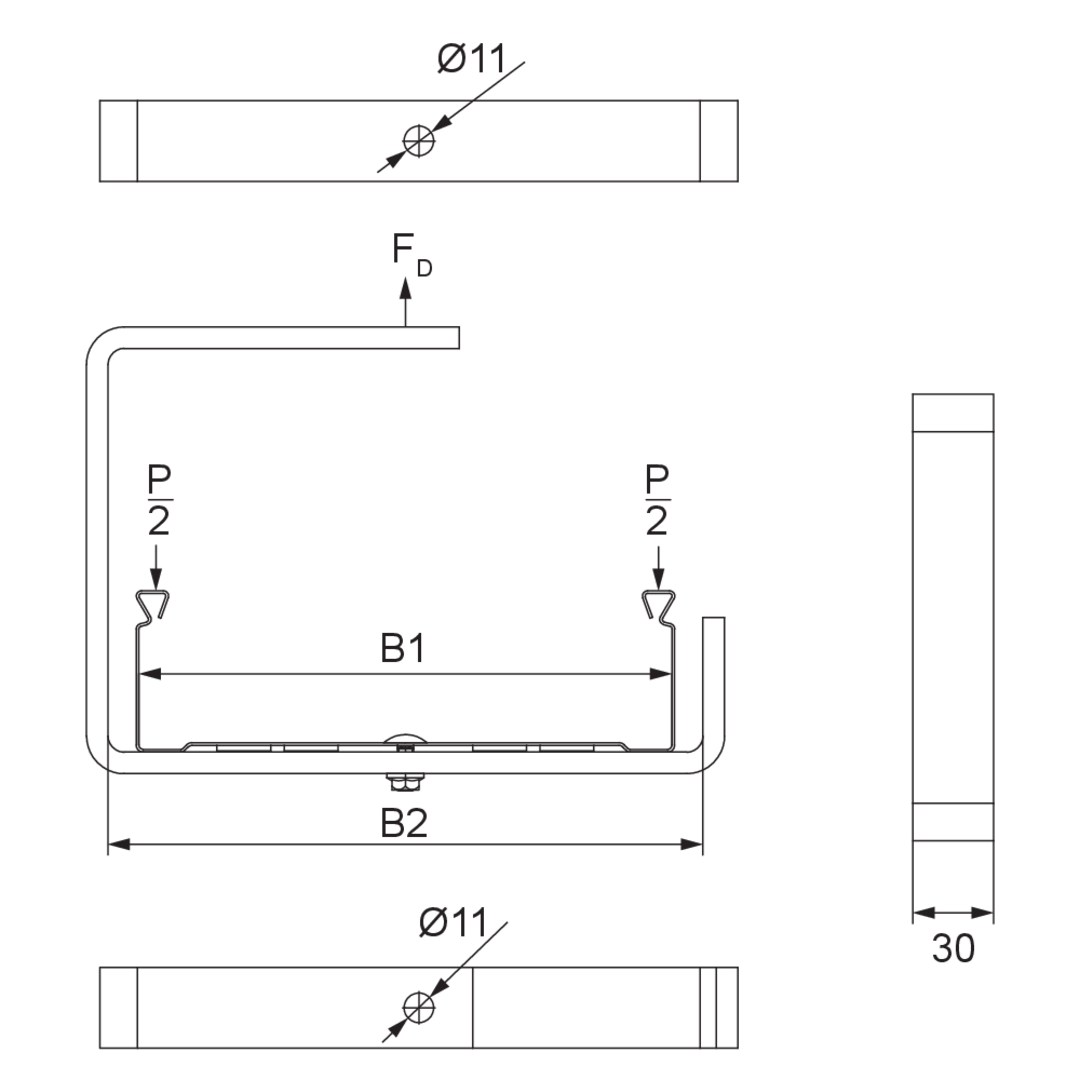

Varianten

Stahl, stück-/tauchfeuerverzinkt

Artikel

H

Höhe

B1

Breite 1

B2

Breite 2

L

Länge

t

Materialstärke

Pmax

max. Belastung

FD/P

Dübel-/Konsollast

G

Gewicht je Lagermengeneinheit
  • DB-FL 010F
    Deckenbügel
    Höhe
    170 mm
    Breite 1
    100 mm
    Breite 2
    121 mm
    Länge
    137 mm
    Materialstärke
    8 mm
    max. Belastung
    1.48 kN
    Dübel-/Konsollast
    1.00
    Gewicht je Lagermengeneinheit
    0.819 kg
    Mehr Informationen
  • DB-FL 020F
    Deckenbügel
    Höhe
    170 mm
    Breite 1
    200 mm
    Breite 2
    221 mm
    Länge
    237 mm
    Materialstärke
    8 mm
    max. Belastung
    0.70 kN
    Dübel-/Konsollast
    1.00
    Gewicht je Lagermengeneinheit
    1.121 kg
    Mehr Informationen
  • DB-FL 030F
    Deckenbügel
    Höhe
    170 mm
    Breite 1
    300 mm
    Breite 2
    321 mm
    Länge
    341 mm
    Materialstärke
    10 mm
    max. Belastung
    0.90 kN
    Dübel-/Konsollast
    1.00
    Gewicht je Lagermengeneinheit
    1.791 kg
    Mehr Informationen
  • DB-FL 040F
    Deckenbügel
    Höhe
    170 mm
    Breite 1
    400 mm
    Breite 2
    421 mm
    Länge
    441 mm
    Materialstärke
    10 mm
    max. Belastung
    0.48 kN
    Dübel-/Konsollast
    1.00
    Gewicht je Lagermengeneinheit
    2.169 kg
    Mehr Informationen

Stahl, galvanisch verzinkt

Artikel

H

Höhe

B1

Breite 1

B2

Breite 2

L

Länge

t

Materialstärke

Pmax

max. Belastung

FD/P

Dübel-/Konsollast

G

Gewicht je Lagermengeneinheit
  • DB-FL 010GV
    Deckenbügel
    Höhe
    170 mm
    Breite 1
    100 mm
    Breite 2
    121 mm
    Länge
    137 mm
    Materialstärke
    8 mm
    max. Belastung
    1.48 kN
    Dübel-/Konsollast
    1.00
    Gewicht je Lagermengeneinheit
    0.765 kg
    Mehr Informationen
  • DB-FL 020GV
    Deckenbügel
    Höhe
    170 mm
    Breite 1
    200 mm
    Breite 2
    221 mm
    Länge
    237 mm
    Materialstärke
    8 mm
    max. Belastung
    0.70 kN
    Dübel-/Konsollast
    1.00
    Gewicht je Lagermengeneinheit
    1.048 kg
    Mehr Informationen
  • DB-FL 030GV
    Deckenbügel
    Höhe
    170 mm
    Breite 1
    300 mm
    Breite 2
    321 mm
    Länge
    341 mm
    Materialstärke
    10 mm
    max. Belastung
    0.90 kN
    Dübel-/Konsollast
    1.00
    Gewicht je Lagermengeneinheit
    1.674 kg
    Mehr Informationen
  • DB-FL 040GV
    Deckenbügel
    Höhe
    170 mm
    Breite 1
    400 mm
    Breite 2
    421 mm
    Länge
    441 mm
    Materialstärke
    10 mm
    max. Belastung
    0.48 kN
    Dübel-/Konsollast
    1.00
    Gewicht je Lagermengeneinheit
    2.027 kg
    Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4301 (V2A)

Artikel

H

Höhe

B1

Breite 1

B2

Breite 2

L

Länge

t

Materialstärke

Pmax

max. Belastung

FD/P

Dübel-/Konsollast

G

Gewicht je Lagermengeneinheit
  • DB-FL 010E
    Deckenbügel
    Höhe
    170 mm
    Breite 1
    100 mm
    Breite 2
    121 mm
    Länge
    137 mm
    Materialstärke
    8 mm
    max. Belastung
    1.48 kN
    Dübel-/Konsollast
    1.00
    Gewicht je Lagermengeneinheit
    0.770 kg
    Mehr Informationen
  • DB-FL 020E
    Deckenbügel
    Höhe
    170 mm
    Breite 1
    200 mm
    Breite 2
    221 mm
    Länge
    237 mm
    Materialstärke
    8 mm
    max. Belastung
    0.70 kN
    Dübel-/Konsollast
    1.00
    Gewicht je Lagermengeneinheit
    1.068 kg
    Mehr Informationen
  • DB-FL 030E
    Deckenbügel
    Höhe
    170 mm
    Breite 1
    300 mm
    Breite 2
    321 mm
    Länge
    341 mm
    Materialstärke
    10 mm
    max. Belastung
    0.90 kN
    Dübel-/Konsollast
    1.00
    Gewicht je Lagermengeneinheit
    1.706 kg
    Mehr Informationen
  • DB-FL 040E
    Deckenbügel
    Höhe
    170 mm
    Breite 1
    400 mm
    Breite 2
    421 mm
    Länge
    441 mm
    Materialstärke
    10 mm
    max. Belastung
    0.48 kN
    Dübel-/Konsollast
    1.00
    Gewicht je Lagermengeneinheit
    2.066 kg
    Mehr Informationen
