BODO N

Einzelauslass mit einer Bodensteckdose und einem Datenmodul, nass gepflegt, rund

Bei den Bauelementen BODO N handelt es sich um runde Einzelauslässe mit einem Bodenbelagsschutzrahmen. Sie sind mit einem schwenkbaren Tubus als Kabelauslass, einem Gerätebecher, einer Schutzsteckdose und einer RJ45 Datendose ausgestattet. Die Einzelauslässe sind für trocken und nass gepflegte Räume mit hohen Verkehrslasten geeignet und können dort in Estrich und Doppel- oder Hohlraumbodenöffnungen eingebaut werden. Der Tubus mit Deckel und Tubusaufnahme wird aus Aluminium, Messing oder Edelstahl, Werkstoff Nr. 1.4301 (V2A), gefertigt. Der Rahmen und der Gerätebecher bestehen aus hochwertigem Kunststoff. Die Einzelauslässe sind, je nach Werkstoff, in unterschiedlichen Maßen erhältlich.

Belastungsanforderungen gemäß: DIN EN 50085
Kontakt aufnehmen Datenblatt herunterladen

Varianten

Artikel

H

Höhe

Hmin

min. Einbauhöhe

Pmax

max. Belastung

ØB

Einbaudurchmesser

ØE

Einbaumaß

Farbe

Farbe

IPg

IP-Schutzgrad im genutzten Zustand

IPn

IP-Schutzgrad im nicht genutzten Zustand

G

Gewicht je Lagermengeneinheit
  • BODO N
    Einzelauslass,
    Höhe
    124 mm
    min. Einbauhöhe
    87 mm
    max. Belastung
    15.00 kN
    Einbaudurchmesser
    140 mm
    Einbaumaß
    122 mm
    Farbe
    Aluminium
    IP-Schutzgrad im genutzten Zustand
    IP 43
    IP-Schutzgrad im nicht genutzten Zustand
    IP 66
    Gewicht je Lagermengeneinheit
    0.744 kg
    Inklusivzubehör
    Mehr Informationen
  • BODO N-CR
    Einzelauslass,
    Höhe
    124 mm
    min. Einbauhöhe
    87 mm
    max. Belastung
    15.00 kN
    Einbaudurchmesser
    140 mm
    Einbaumaß
    122 mm
    Farbe
    Chrom
    IP-Schutzgrad im genutzten Zustand
    IP 43
    IP-Schutzgrad im nicht genutzten Zustand
    IP 66
    Gewicht je Lagermengeneinheit
    0.744 kg
    Inklusivzubehör
    Mehr Informationen
  • BODO N-E
    Einzelauslass,
    Höhe
    124 mm
    min. Einbauhöhe
    87 mm
    max. Belastung
    15.00 kN
    Einbaudurchmesser
    140 mm
    Einbaumaß
    122 mm
    Farbe
    Edelstahl, massiv
    IP-Schutzgrad im genutzten Zustand
    IP 43
    IP-Schutzgrad im nicht genutzten Zustand
    IP 66
    Gewicht je Lagermengeneinheit
    1.492 kg
    Inklusivzubehör
    Mehr Informationen
  • BODO N-MMS
    Einzelauslass,
    Höhe
    124 mm
    min. Einbauhöhe
    87 mm
    max. Belastung
    15.00 kN
    Einbaudurchmesser
    140 mm
    Einbaumaß
    122 mm
    Farbe
    Messing, massiv
    IP-Schutzgrad im genutzten Zustand
    IP 43
    IP-Schutzgrad im nicht genutzten Zustand
    IP 66
    Gewicht je Lagermengeneinheit
    1.570 kg
    Inklusivzubehör
    Mehr Informationen
  • BODO N-SW
    Einzelauslass,
    Höhe
    124 mm
    min. Einbauhöhe
    87 mm
    max. Belastung
    15.00 kN
    Einbaudurchmesser
    140 mm
    Einbaumaß
    122 mm
    Farbe
    Schwarz
    IP-Schutzgrad im genutzten Zustand
    IP 43
    IP-Schutzgrad im nicht genutzten Zustand
    IP 66
    Gewicht je Lagermengeneinheit
    0.744 kg
    Inklusivzubehör
    Mehr Informationen

Details

  • Belastungsanforderungen gemäß: DIN EN 50085

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

  • Ausbau Preisliste 2025

    Gültig ab 1. Februar 2025, aktualisierte Version vom 27.01.2025.

    PDF, 46 MB

    de en

  • Elektro- und Elektronikgeräte – Informationen von Herstellern für gewerbliche Nutzer

    Erklärung

    PDF, 106 KB

    de
    Download

  • EG Konformitätserklärung Unterflursysteme

    Installationsbetriebsmittel für elektrische Kabel und Leitungen

    PDF, 46 KB

    de en

  • Einbaueinheiten - Technische Information

    Technische Information

    PDF, 14 MB

    de en

  • Unterflursysteme - Katalog

    Gesamtkatalog

    PDF, 40 MB

    de en

  • Hinweis Schutzarten und Bodenpflege

    Hinweis für Einbaueinheiten

    PDF, 332 KB

    de en

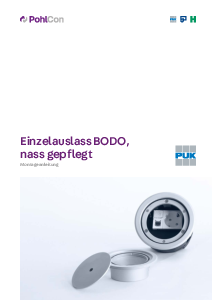

  • Montageanleitung BODO-N

    Montageanleitung

    PDF, 258 KB

    de en

  • VDE Zertifikat 40035721 BODO

    Zertifikat

    PDF, 254 KB

    de
    Download

BIM- und CAD-Daten

  • BIM Daten Einbaueinheiten

    BIM Daten Einbaueinheiten

    ZIP, 13 MB

    de en

Inklusivzubehör
