BKBR 100

Bodenkanal-Bogen mit Radius, Höhe = 100 mm

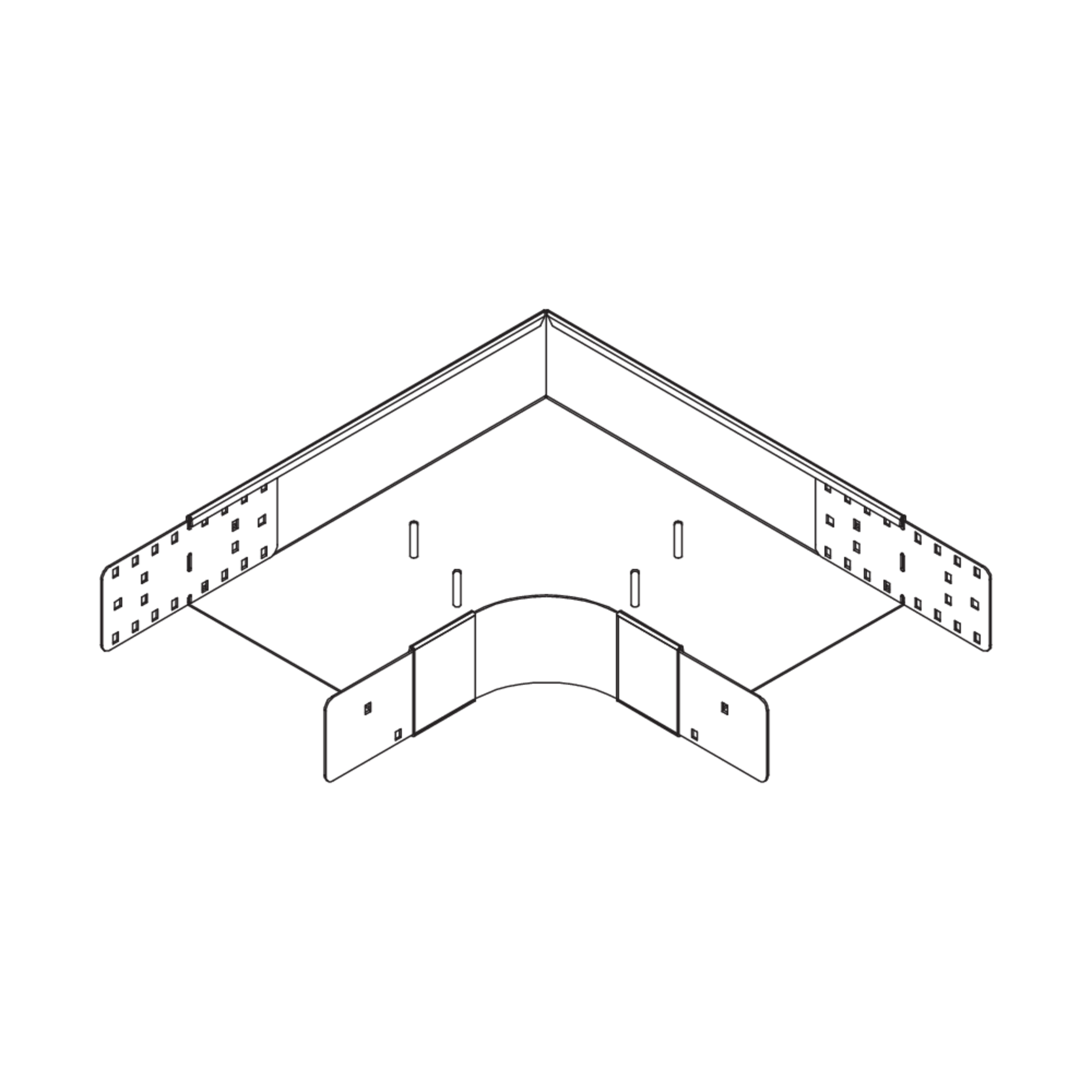

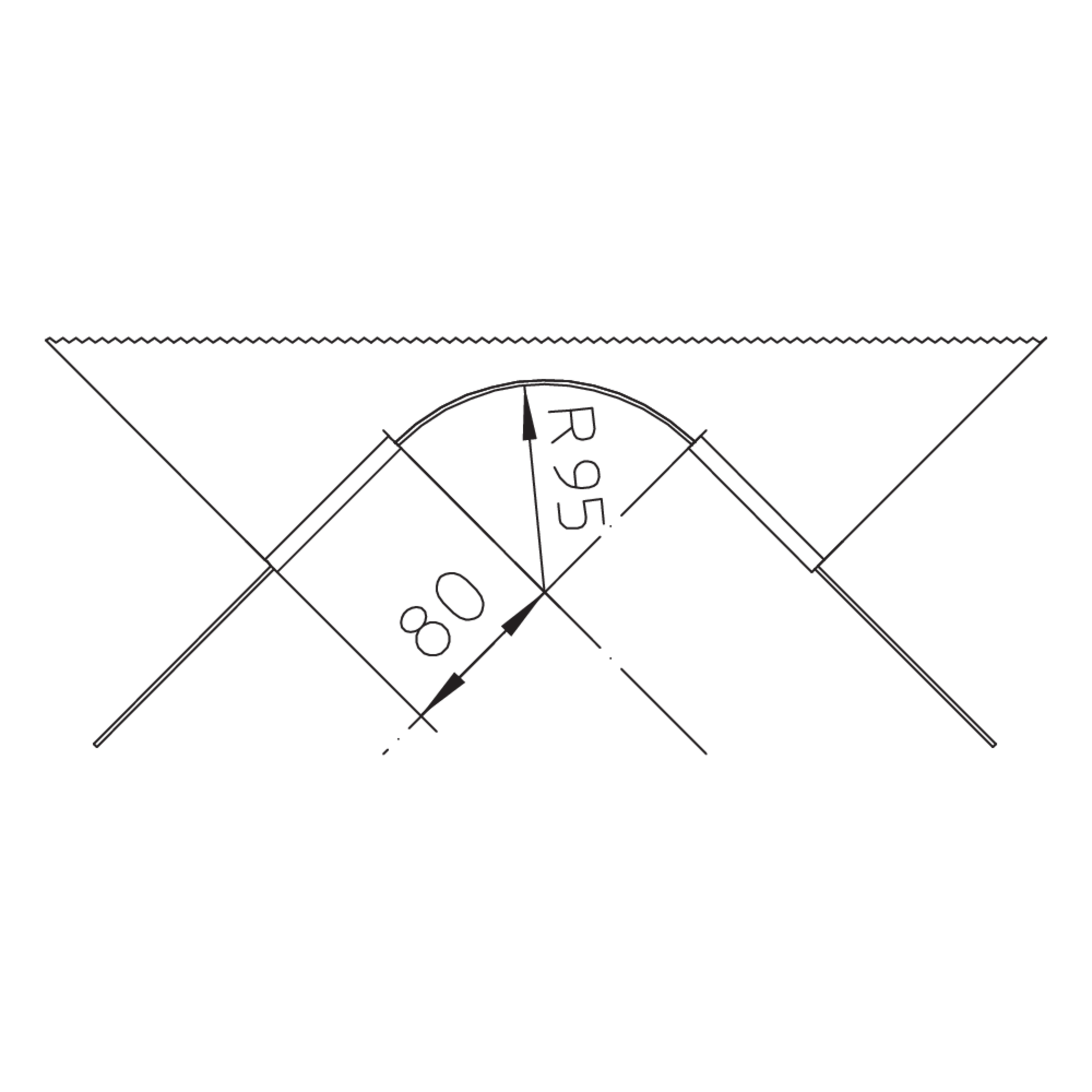

Der Bodenkanal-Bogen BKBR 100 mit integrierten Verbindern und einem Radius von 95 mm ermöglicht horizontale Richtungsänderungen der Kabelführung um 90°. Er hat eine Höhe von 100 mm und weist Breiten von 100 bis 600 mm auf. Er besteht aus sendzimir-feuerverzinktem Stahl. Zur Ableitung von vertikalen Nutzlasten müssen ab einer Breite von ≥ 300 mm ein Trennsteg und ab einer Breite von ≥ 500 mm zwei Trennstege verbaut werden. Der Bogen wird in die Bodenkanäle eingeschoben und anschließend verschraubt.

Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, band-/sendzimirverzinkt

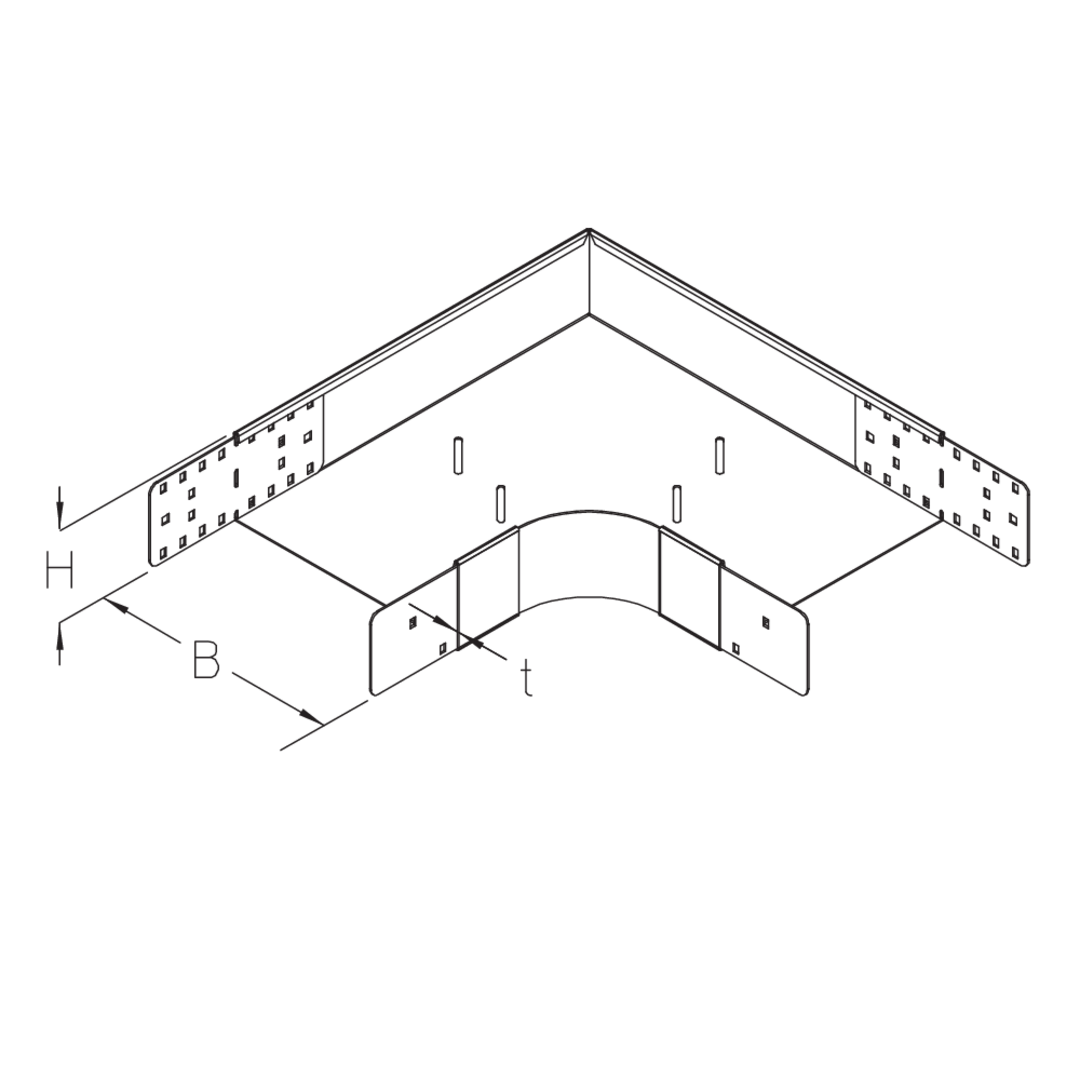

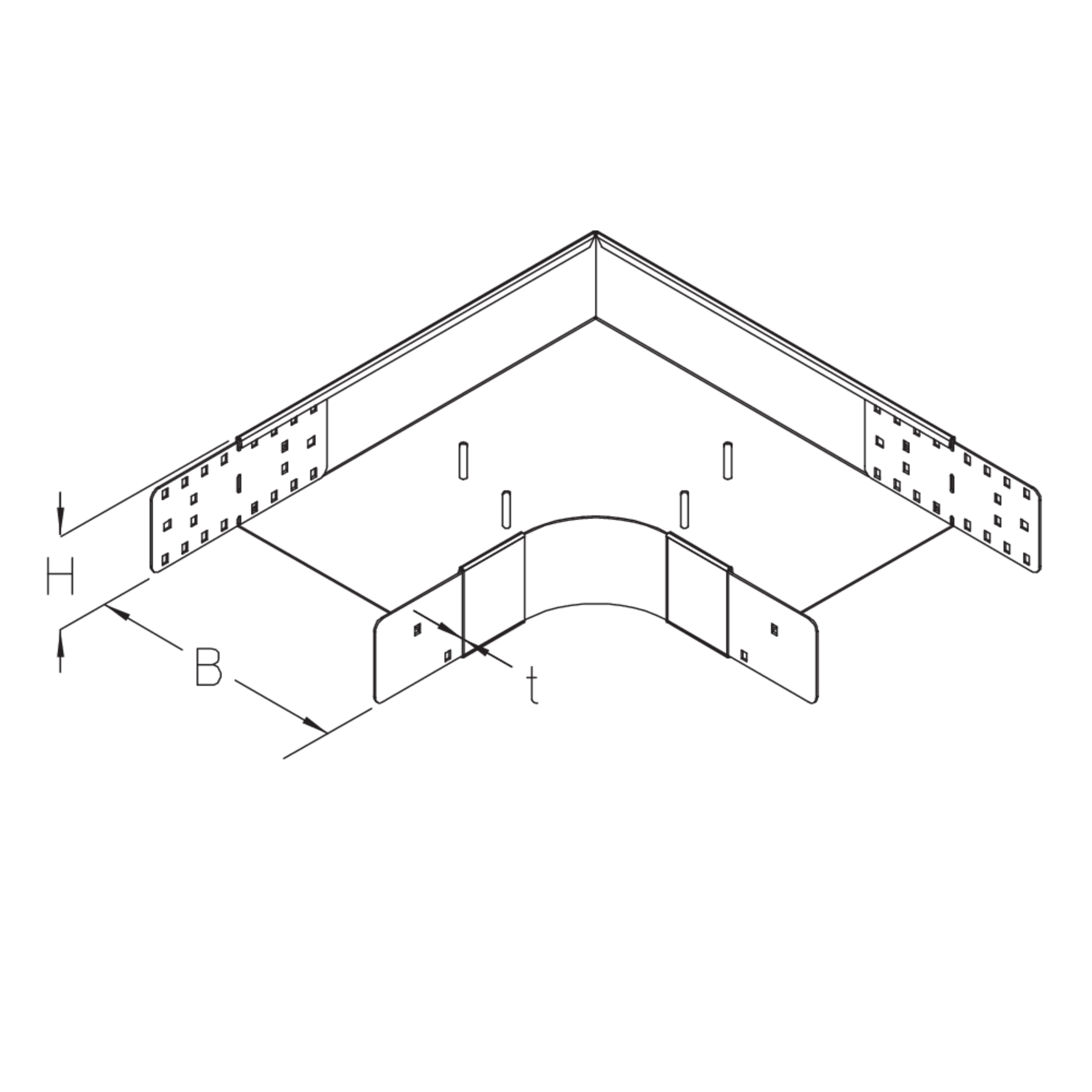

Artikel

H

B

t

R

Richtung

W

G

Inklusivzubehör

  • BKBR 100-10S
    Bodenkanal-Bogen 90° m. Radius,
    100 mm
    100 mm
    2.00 mm
    95 mm
    Horizontal
    90°
    3.500 kg
    Inklusivzubehör
    Mehr Informationen
  • BKBR 100-15S
    Bodenkanal-Bogen 90° m. Radius,
    100 mm
    150 mm
    2.00 mm
    95 mm
    Horizontal
    90°
    4.130 kg
    Inklusivzubehör
    Mehr Informationen
  • BKBR 100-20S
    Bodenkanal-Bogen 90° m. Radius,
    100 mm
    200 mm
    2.00 mm
    95 mm
    Horizontal
    90°
    4.870 kg
    Inklusivzubehör
    Mehr Informationen
  • BKBR 100-30S
    Bodenkanal-Bogen 90° m. Radius,
    100 mm
    300 mm
    2.00 mm
    95 mm
    Horizontal
    90°
    6.530 kg
    Inklusivzubehör
    Mehr Informationen
  • BKBR 100-40S
    Bodenkanal-Bogen 90° m. Radius,
    100 mm
    400 mm
    2.00 mm
    95 mm
    Horizontal
    90°
    8.510 kg
    Inklusivzubehör
    Mehr Informationen
  • BKBR 100-50S
    Bodenkanal-Bogen 90° m. Radius,
    100 mm
    500 mm
    2.00 mm
    95 mm
    Horizontal
    90°
    10.800 kg
    Inklusivzubehör
    Mehr Informationen
  • BKBR 100-60S
    Bodenkanal-Bogen 90° m. Radius,
    100 mm
    600 mm
    2.00 mm
    95 mm
    Horizontal
    90°
    13.410 kg
    Inklusivzubehör
    Mehr Informationen

Details

    Vorteile

    • Ermöglicht horizontale Richtungsänderungen der Kabelführung um 90°
    • Kabelschonende Führung
