BKB45 100

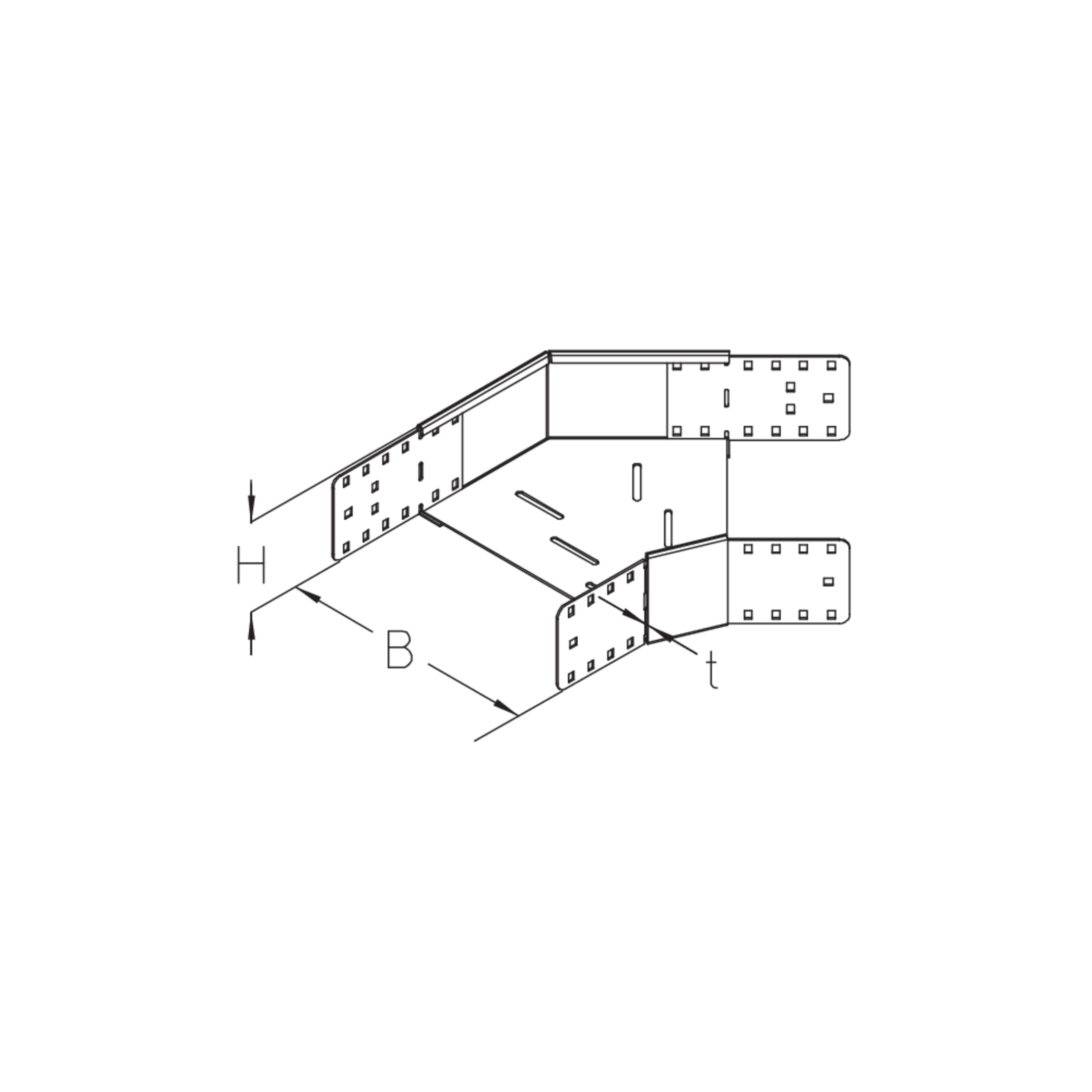

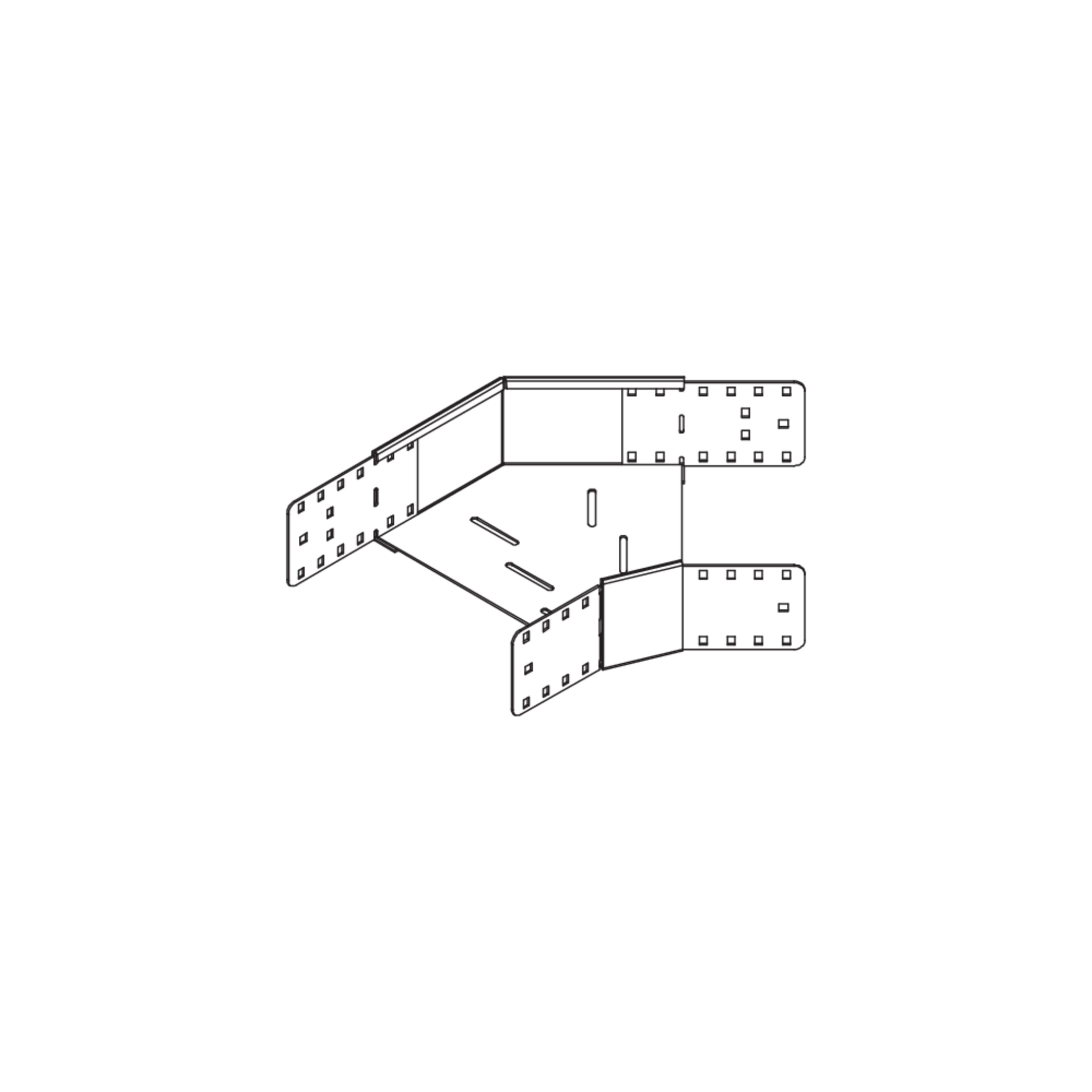

Bodenkanal-Bogen 45°, Höhe = 100 mm

Der Bodenkanal-Bogen BKB45 100 mit integrierten Verbindern ermöglicht horizontale Richtungsänderungen der Kabelführung um 45°. Er hat eine Höhe von 100 mm und weist Breiten von 100 bis 600 mm auf. Er besteht aus sendzimir-feuerverzinktem Stahl. Zur Ableitung von vertikalen Nutzlasten müssen ab einer Breite von ≥ 300 mm ein Trennsteg und ab einer Breite von ≥ 500 mm zwei Trennstege verbaut werden. Der Bogen wird in die Bodenkanäle eingeschoben und anschließend verschraubt.

Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, band-/sendzimirverzinkt

Artikel

H

B

t

Richtung

W

G

Inklusivzubehör

  • BKB45 100-10S
    Bodenkanal-Bogen 45°,
    100 mm
    100 mm
    2.00 mm
    Horizontal
    45°
    1.700 kg
    Inklusivzubehör
    Mehr Informationen
  • BKB45 100-15S
    Bodenkanal-Bogen 45°,
    100 mm
    150 mm
    2.00 mm
    Horizontal
    45°
    1.940 kg
    Inklusivzubehör
    Mehr Informationen
  • BKB45 100-20S
    Bodenkanal-Bogen 45°,
    100 mm
    200 mm
    2.00 mm
    Horizontal
    45°
    2.200 kg
    Inklusivzubehör
    Mehr Informationen
  • BKB45 100-30S
    Bodenkanal-Bogen 45°,
    100 mm
    300 mm
    2.00 mm
    Horizontal
    45°
    2.820 kg
    Inklusivzubehör
    Mehr Informationen
  • BKB45 100-40S
    Bodenkanal-Bogen 45°,
    100 mm
    400 mm
    2.00 mm
    Horizontal
    45°
    3.590 kg
    Inklusivzubehör
    Mehr Informationen
  • BKB45 100-50S
    Bodenkanal-Bogen 45°,
    100 mm
    500 mm
    2.00 mm
    Horizontal
    45°
    4.470 kg
    Inklusivzubehör
    Mehr Informationen
  • BKB45 100-60S
    Bodenkanal-Bogen 45°,
    100 mm
    600 mm
    2.00 mm
    Horizontal
    45°
    5.486 kg
    Inklusivzubehör
    Mehr Informationen

Details

    Vorteile

    • Ermöglicht horizontale Richtungsänderungen der Kabelführung um 45°
    • Kabelschonende Führung
