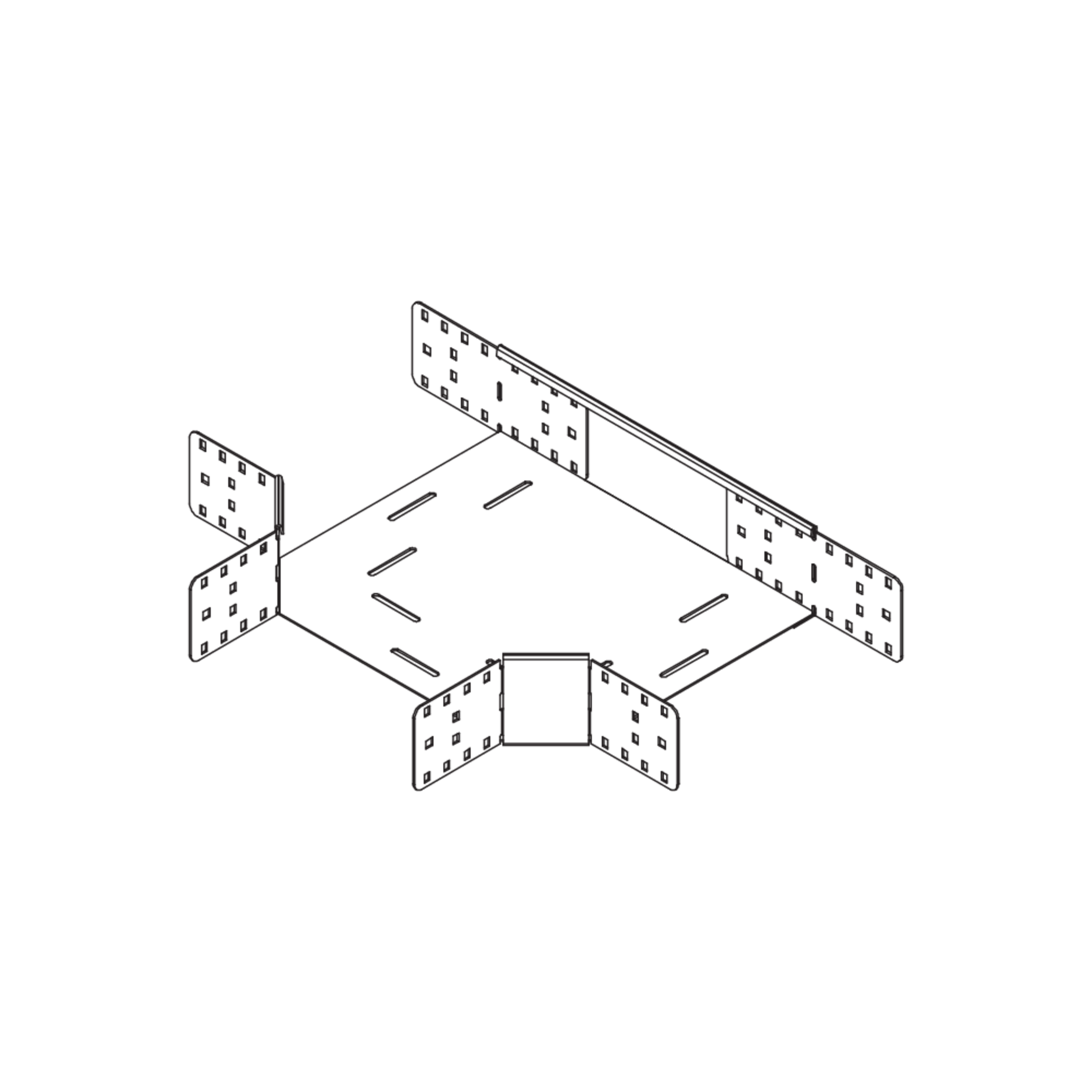

BKA 100

Bodenkanal-Abzweig, Höhe = 100 mm

Der Bodenkanal-Abzweig BKA 100 mit integrierten Verbindern ermöglicht horizontale Richtungsänderungen der Kabelführung in Form eines Abzweigs von 90°. Er hat eine Höhe von 100 mm und weist Breiten von 100 bis 600 mm auf. Er besteht aus sendzimir-feuerverzinktem Stahl. Zur Ableitung von vertikalen Nutzlasten müssen ab einer Breite von ≥ 300 mm ein Trennsteg und ab einer Breite von ≥ 500 mm zwei Trennstege verbaut werden. Der Abzweig wird zwischen zwei Bodenkanälen eingesetzt. Anschließend lässt sich der abzweigende Bodenkanal einschieben.

Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, band-/sendzimirverzinkt

Artikel

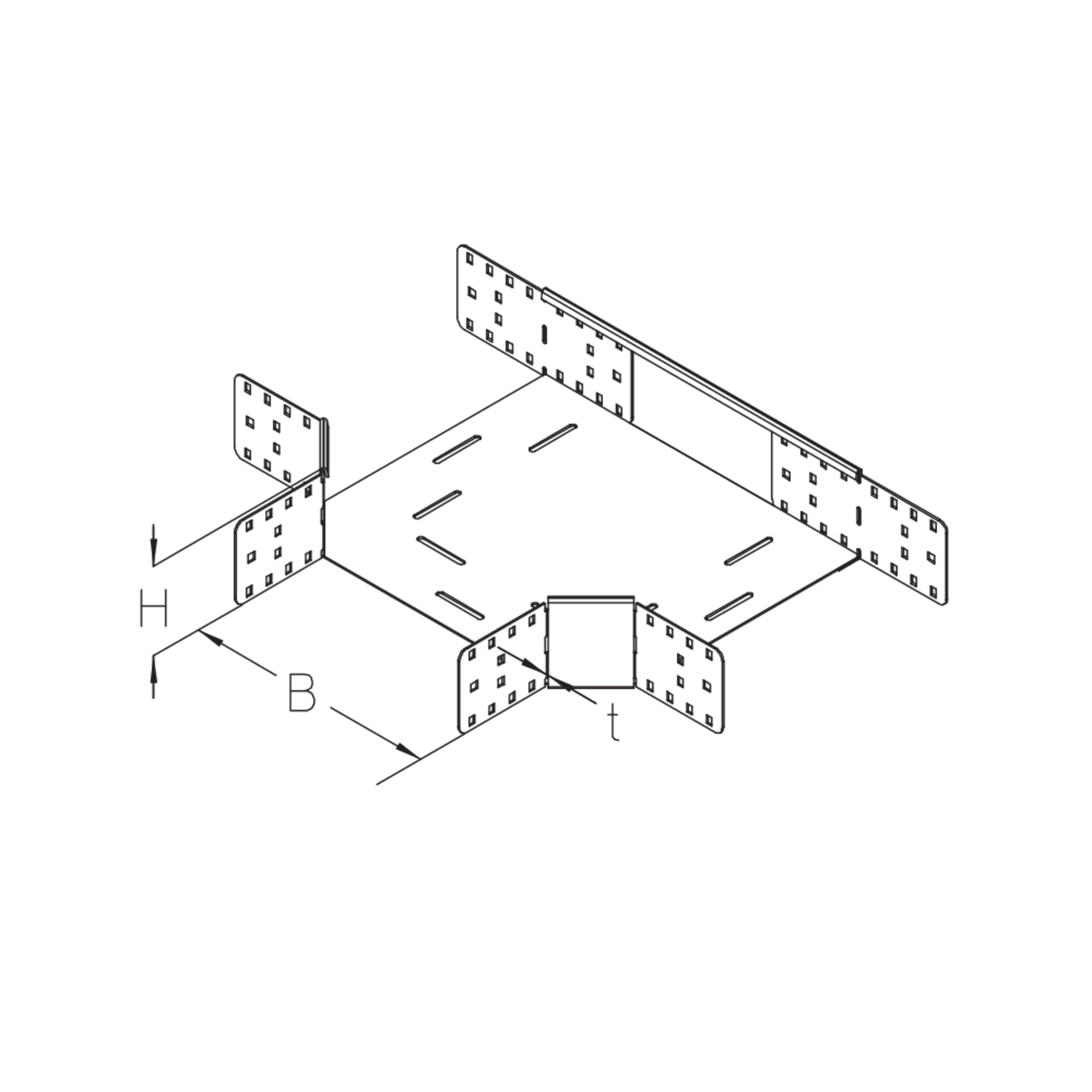

H

B

t

W

G

Inklusivzubehör

  • BKA 100-10S
    Bodenkanal-Abzweig, T-Stück 90°,
    100 mm
    100 mm
    2.00 mm
    90°
    2.924 kg
    Inklusivzubehör
    Mehr Informationen
  • BKA 100-15S
    Bodenkanal-Abzweig, T-Stück 90°,
    100 mm
    150 mm
    2.00 mm
    90°
    3.324 kg
    Inklusivzubehör
    Mehr Informationen
  • BKA 100-20S
    Bodenkanal-Abzweig, T-Stück 90°,
    100 mm
    200 mm
    2.00 mm
    90°
    3.824 kg
    Inklusivzubehör
    Mehr Informationen
  • BKA 100-30S
    Bodenkanal-Abzweig, T-Stück 90°,
    100 mm
    300 mm
    2.00 mm
    90°
    5.064 kg
    Inklusivzubehör
    Mehr Informationen
  • BKA 100-40S
    Bodenkanal-Abzweig, T-Stück 90°,
    100 mm
    400 mm
    2.00 mm
    90°
    6.654 kg
    Inklusivzubehör
    Mehr Informationen
  • BKA 100-50S
    Bodenkanal-Abzweig, T-Stück 90°,
    100 mm
    500 mm
    2.00 mm
    90°
    8.504 kg
    Inklusivzubehör
    Mehr Informationen
  • BKA 100-60S
    Bodenkanal-Abzweig, T-Stück 90°,
    100 mm
    600 mm
    2.00 mm
    90°
    10.714 kg
    Inklusivzubehör
    Mehr Informationen

Details

    Vorteile

    • Ermöglicht eine horizontale Richtungsänderung der Kabelführung in Form eines Abzweigs von 90°
    • Kabelschonende Führung

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

  • Ausbau Preisliste 2025

    Gültig ab 1. Februar 2025, aktualisierte Version vom 27.01.2025.

    PDF, 46 MB

    de en

  • Technische Information Gerätebecher und Installationsgeräte

    Technische Information

    PDF, 6 MB

    de en

  • Brandschutzgutachten Transportanker KE

    Montageanleitung für BK Bodenkanäle

    PDF, 4 MB

    de en

BIM- und CAD-Daten

  • BIM Dateien Gezahnte Ankerschienen JXA-PC

    BIM Dateien Gezahnte Ankerschienen JXA-PC

    BIM-Daten

    ZIP, 6 MB

    de en

Inklusivzubehör
