AC-HW

Kabelschelle zur Befestigung an C-Profilschienen

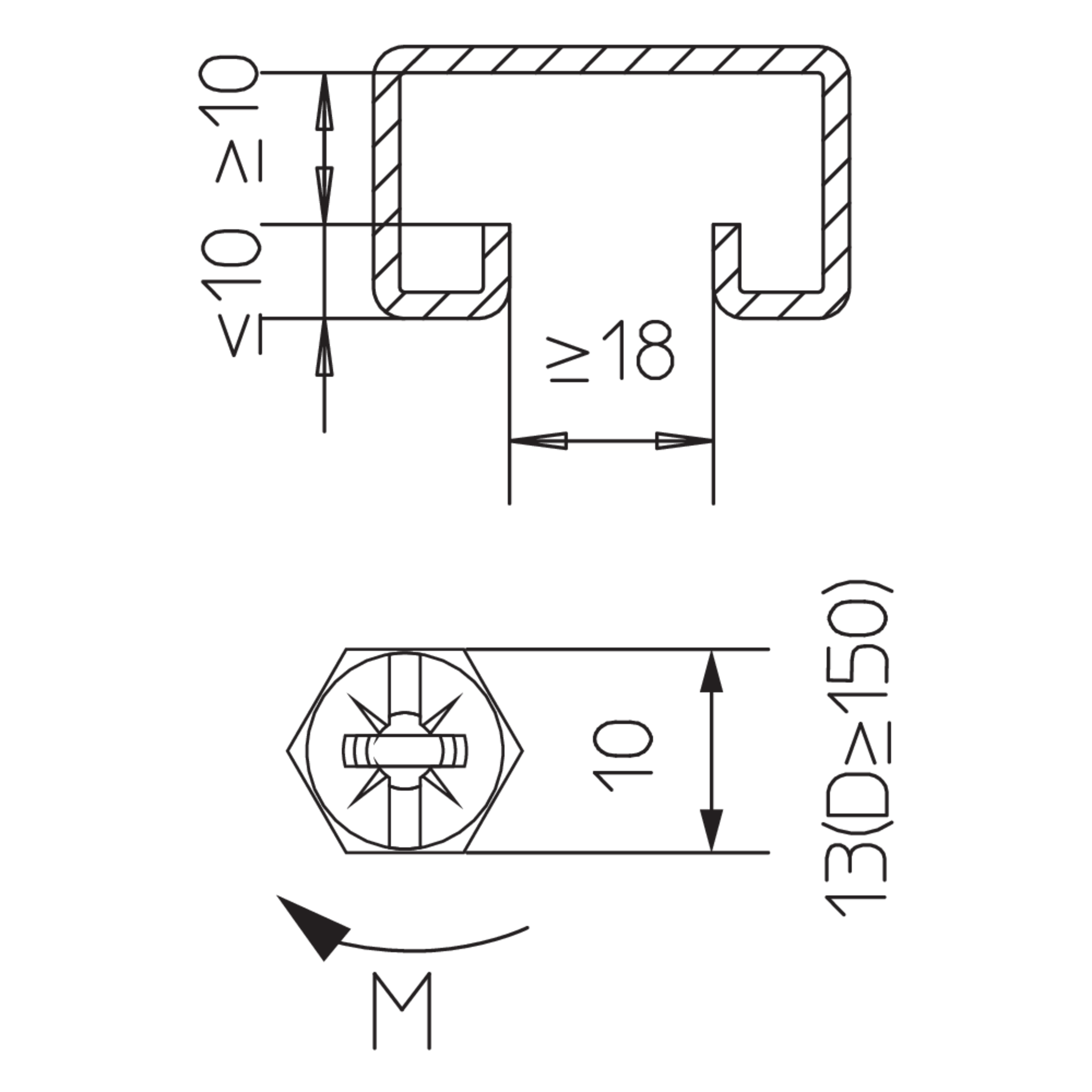

Die HF-Kabelschelle AC-HW mit vollflächiger Druckwanne aus verzinktem Stahl und Kunststoffhalbwannen aus Polystyrol kann Hohlleiter-/Hochfrequenzkabel mit einem Durchmesser bis max. 1 5/8 Zoll führen. Sie eignet sich zur Befestigung an Profilschienen C+ und C60° mit einer Schlitzweite von 18/22 mm. Verschiedene Materialien und Oberflächen sorgen dafür, dass entsprechende Anforderungen an unterschiedliche Anwendungsbereiche erfüllt werden.

Kontakt aufnehmenDatenblatt herunterladen

Varianten

Stahl, verzinkt

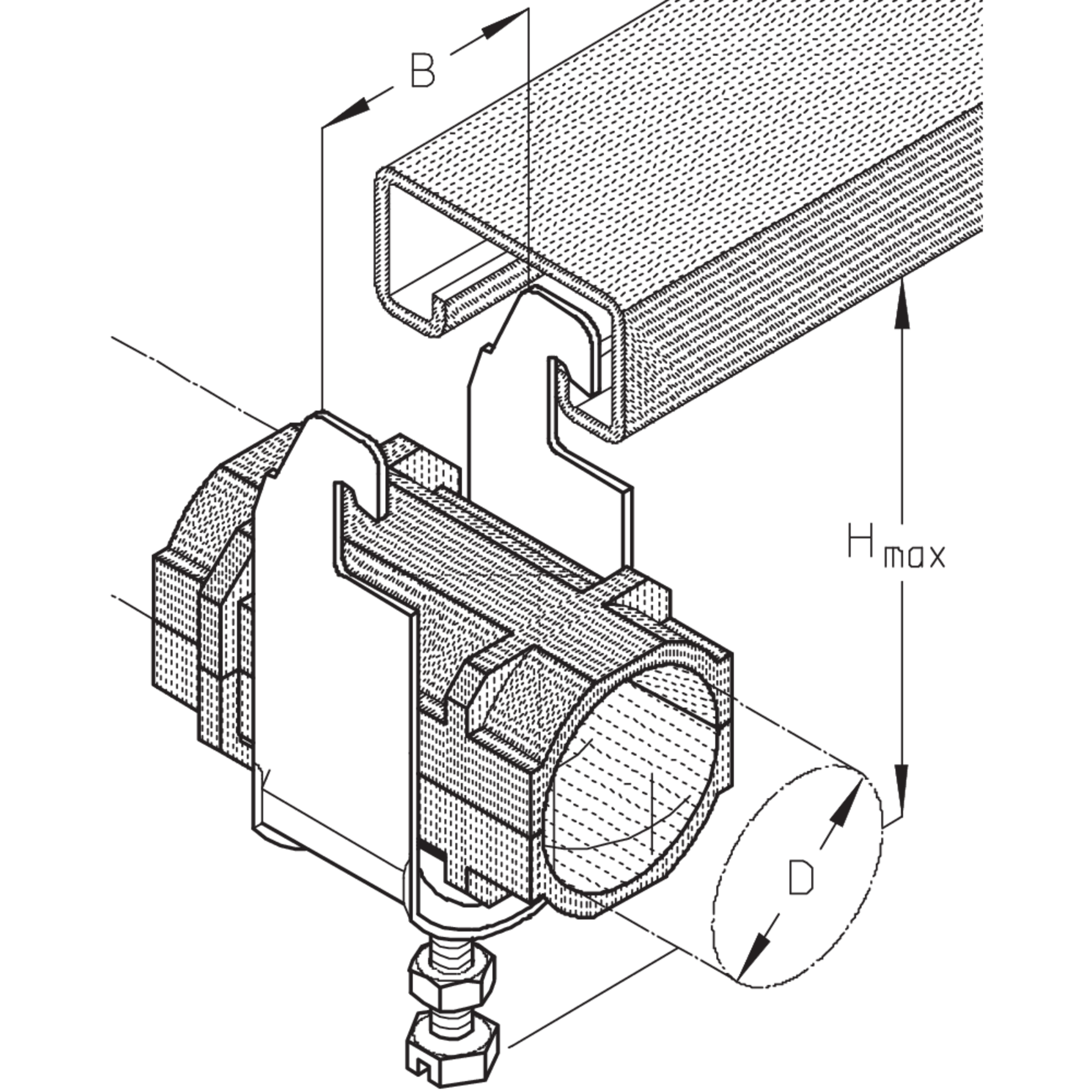

Artikel

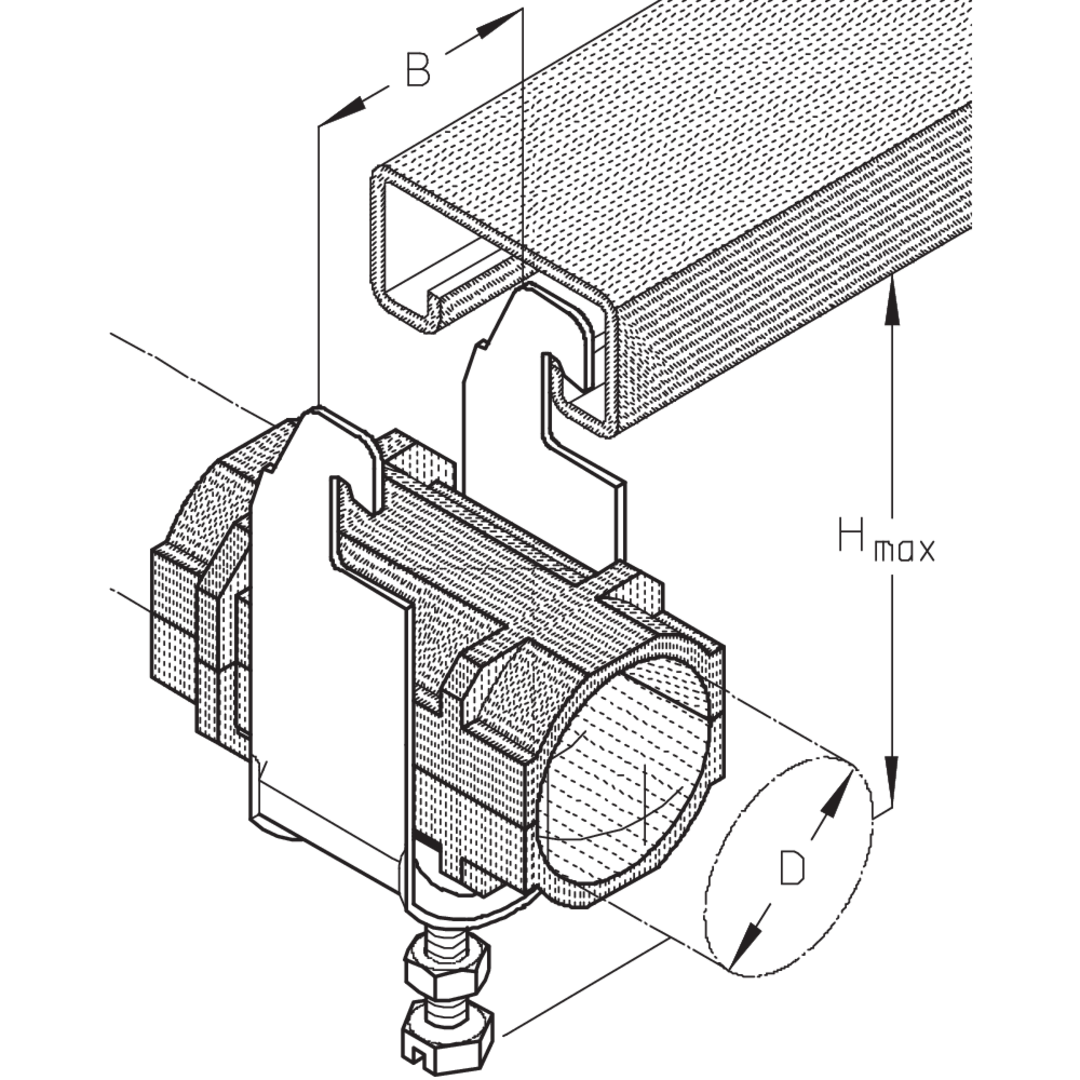

Hmax

max. Höhe

B

Breite

D

Spannbereich

D

Durchmesser (Zoll)

Kabelanzahl

max. Anzahl installierbarer Kabel

G

Gewicht je Lagermengeneinheit

  • 20 AC-HW
    PUK-Schellen
    max. Höhe
    53 mm
    Breite
    20 mm
    Spannbereich
    17 mm
    Durchmesser (Zoll)
    1/2 Zoll
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0,039 kg
    Mehr Informationen
  • 44 AC-HW
    PUK-Schellen
    max. Höhe
    83 mm
    Breite
    44 mm
    Spannbereich
    39 mm
    Durchmesser (Zoll)
    1 1/4 Zoll
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0,078 kg
    Mehr Informationen
  • 56 AC-HW
    PUK-Schellen
    max. Höhe
    106 mm
    Breite
    56 mm
    Spannbereich
    51 mm
    Durchmesser (Zoll)
    1 5/8 Zoll
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0,159 kg
    Mehr Informationen
  • 32 AC-HW
    PUK-Schellen
    max. Höhe
    68 mm
    Breite
    32 mm
    Spannbereich
    29 mm
    Durchmesser (Zoll)
    7/8 Zoll
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0,072 kg
    Mehr Informationen
  • 56/2 AC-HW
    PUK-Schellen
    max. Höhe
    164 mm
    Breite
    56 mm
    Spannbereich
    51 mm
    Durchmesser (Zoll)
    1 5/8 Zoll
    max. Anzahl installierbarer Kabel
    2
    Gewicht je Lagermengeneinheit
    0,252 kg
    Mehr Informationen
  • 44/2 AC-HW
    PUK-Schellen
    max. Höhe
    129 mm
    Breite
    44 mm
    Spannbereich
    39 mm
    Durchmesser (Zoll)
    1 1/4 Zoll
    max. Anzahl installierbarer Kabel
    2
    Gewicht je Lagermengeneinheit
    0,131 kg
    Mehr Informationen
  • 32/2 AC-HW
    PUK-Schellen
    max. Höhe
    102 mm
    Breite
    32 mm
    Spannbereich
    29 mm
    Durchmesser (Zoll)
    7/8 Zoll
    max. Anzahl installierbarer Kabel
    2
    Gewicht je Lagermengeneinheit
    0,109 kg
    Mehr Informationen
  • 20/2 AC-HW
    PUK-Schellen
    max. Höhe
    73 mm
    Breite
    20 mm
    Spannbereich
    17 mm
    Durchmesser (Zoll)
    1/2 Zoll
    max. Anzahl installierbarer Kabel
    2
    Gewicht je Lagermengeneinheit
    0,050 kg
    Mehr Informationen
  • 44/3 AC-HW
    PUK-Schellen
    max. Höhe
    176 mm
    Breite
    44 mm
    Spannbereich
    39 mm
    Durchmesser (Zoll)
    1 1/4 Zoll
    max. Anzahl installierbarer Kabel
    3
    Gewicht je Lagermengeneinheit
    0,166 kg
    Mehr Informationen
  • 32/3 AC-HW
    PUK-Schellen
    max. Höhe
    136 mm
    Breite
    32 mm
    Spannbereich
    29 mm
    Durchmesser (Zoll)
    7/8 Zoll
    max. Anzahl installierbarer Kabel
    3
    Gewicht je Lagermengeneinheit
    0,146 kg
    Mehr Informationen
  • 20/3 AC-HW
    PUK-Schellen
    max. Höhe
    93 mm
    Breite
    20 mm
    Spannbereich
    17 mm
    Durchmesser (Zoll)
    1/2 Zoll
    max. Anzahl installierbarer Kabel
    3
    Gewicht je Lagermengeneinheit
    0,061 kg
    Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4301 (V2A)

Artikel

Hmax

max. Höhe

B

Breite

D

Spannbereich

D

Durchmesser (Zoll)

Kabelanzahl

max. Anzahl installierbarer Kabel

G

Gewicht je Lagermengeneinheit

  • 20 AC-HW-E
    PUK-Schellen
    max. Höhe
    53 mm
    Breite
    20 mm
    Spannbereich
    17 mm
    Durchmesser (Zoll)
    1/2 Zoll
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0,038 kg
    Mehr Informationen
  • 44 AC-HW-E
    PUK-Schellen
    max. Höhe
    83 mm
    Breite
    44 mm
    Spannbereich
    39 mm
    Durchmesser (Zoll)
    1 1/4 Zoll
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0,092 kg
    Mehr Informationen
  • 56 AC-HW-E
    PUK-Schellen
    max. Höhe
    106 mm
    Breite
    56 mm
    Spannbereich
    51 mm
    Durchmesser (Zoll)
    1 5/8 Zoll
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0,150 kg
    Mehr Informationen
  • 32 AC-HW-E
    PUK-Schellen
    max. Höhe
    68 mm
    Breite
    32 mm
    Spannbereich
    29 mm
    Durchmesser (Zoll)
    7/8 Zoll
    max. Anzahl installierbarer Kabel
    1
    Gewicht je Lagermengeneinheit
    0,069 kg
    Mehr Informationen
  • 32/2 AC-HW-E
    PUK-Schellen
    max. Höhe
    102 mm
    Breite
    32 mm
    Spannbereich
    29 mm
    Durchmesser (Zoll)
    7/8 Zoll
    max. Anzahl installierbarer Kabel
    2
    Gewicht je Lagermengeneinheit
    0,105 kg
    Mehr Informationen
  • 20/2 AC-HW-E
    PUK-Schellen
    max. Höhe
    73 mm
    Breite
    20 mm
    Spannbereich
    17 mm
    Durchmesser (Zoll)
    1/2 Zoll
    max. Anzahl installierbarer Kabel
    2
    Gewicht je Lagermengeneinheit
    0,048 kg
    Mehr Informationen
  • 44/2 AC-HW-E
    PUK-Schellen
    max. Höhe
    129 mm
    Breite
    44 mm
    Spannbereich
    39 mm
    Durchmesser (Zoll)
    1 1/4 Zoll
    max. Anzahl installierbarer Kabel
    2
    Gewicht je Lagermengeneinheit
    0,092 kg
    Mehr Informationen
  • 44/3 AC-HW-E
    PUK-Schellen
    max. Höhe
    176 mm
    Breite
    44 mm
    Spannbereich
    39 mm
    Durchmesser (Zoll)
    1 1/4 Zoll
    max. Anzahl installierbarer Kabel
    3
    Gewicht je Lagermengeneinheit
    0,159 kg
    Mehr Informationen
  • 32/3 AC-HW-E
    PUK-Schellen
    max. Höhe
    136 mm
    Breite
    32 mm
    Spannbereich
    29 mm
    Durchmesser (Zoll)
    7/8 Zoll
    max. Anzahl installierbarer Kabel
    3
    Gewicht je Lagermengeneinheit
    0,142 kg
    Mehr Informationen
