Volle Flexibilität bei der Montage gewährleistet der Bodenkanal-Teleskopeinsatz BKTE 110. Er erlaubt einen stufenlosen Längenausgleich zwischen 150 und 650 mm und damit die variable Verbindung zweier Bodenkanäle ohne Schneidarbeiten. Der Teleskopeinsatz wird dabei einseitig mind. 50 mm in den vorhandenen Kanal eingeschoben. Die gelochte Seite des Teleskopeinsatzs bietet die Möglichkeit zur Verschraubung mit den Verbindern BKV. Nachträgliche Änderungen am System lassen sich mit geringem Aufwand realisieren. Der Bodenkanal-Teleskopeinsatz steht in sendzimir-feuerverzinktem Stahl zur Verfügung. Er weist eine Seitenhöhe von 110 mm sowie Breiten von 100 bis 600 mm auf. Die Gesamtlänge beträgt 700 mm.
DatenblattAusschreibungstexte
Den passenden Ausschreibungstext zu diesem Produkt finden Sie auf diesen Portalen:
Vorteile
- Stufenloser Längenausgleich zwischen 150 und 650 mm
- Montagefreundlich
- Keine Schneidarbeiten nötig
Artikel

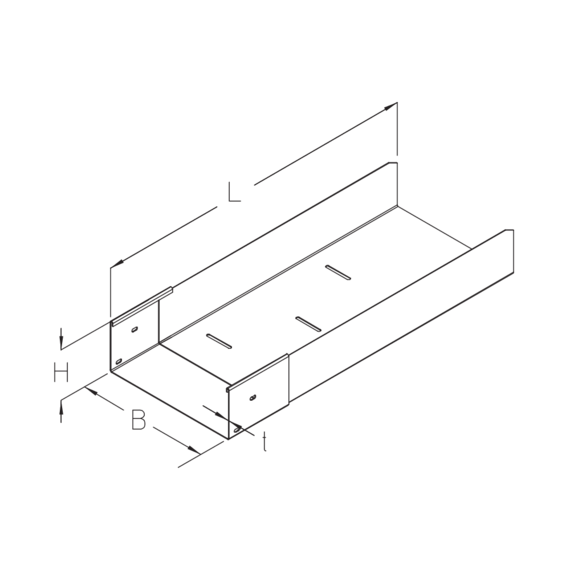

| Artikel | L Länge | B Breite | H Höhe | t Materialstärke | G Gewicht je Lagermengeneinheit | Merken |
|---|---|---|---|---|---|---|
| BKTE 110-700-10S | 700 mm | 100 mm | 110 mm | 1,50 mm | 2,800 kg | |
| BKTE 110-700-15S | 700 mm | 150 mm | 110 mm | 1,50 mm | 3,260 kg | |
| BKTE 110-700-20S | 700 mm | 200 mm | 110 mm | 1,50 mm | 3,720 kg | |
| BKTE 110-700-30S | 700 mm | 300 mm | 110 mm | 1,50 mm | 4,640 kg | |
| BKTE 110-700-40S | 700 mm | 400 mm | 110 mm | 1,50 mm | 5,550 kg | |
| BKTE 110-700-50S | 700 mm | 500 mm | 110 mm | 1,50 mm | 6,460 kg | |
| BKTE 110-700-60S | 700 mm | 600 mm | 110 mm | 1,50 mm | 7,470 kg |
Detail- und Anwendungsbilder
