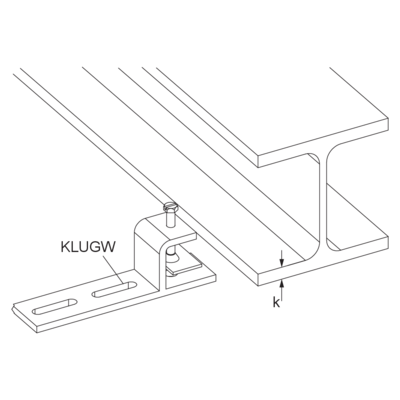

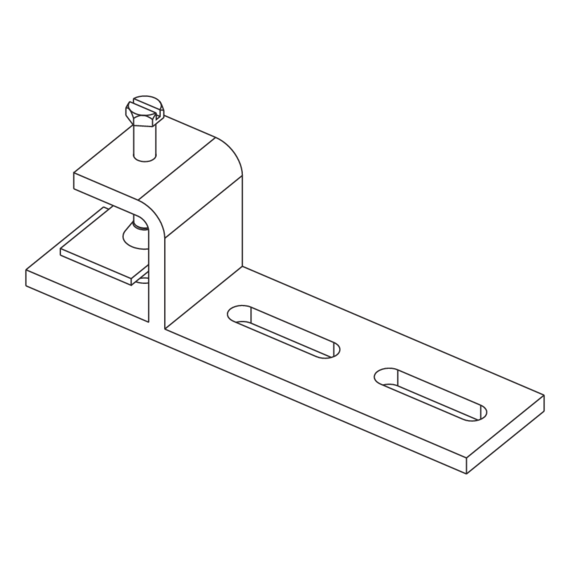

Die geschweißte Klemmbefestigung KLUGW dient der Befestigung von Gitterbahnen und Kabelrinnen an waagerecht verlaufenden Stahlträgern. Die maximale Nennbelastung liegt zwischen 0,4 und 1,1 kN und muss je nach Oberflächenbeschaffenheit und -paarung ggf. zur Erhöhung des Reibkoeffizienten behandelt oder reduziert werden.. Das zu verwendende Anzugsdrehmoment beträgt 10 Nm. Der Klemmbereich erstreckt sich von 5 - 33 mm. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsschutzerfordernisse unterschiedlichster Anwendungsgebiete erfüllt werden.
DatenblattAusschreibungstexte
Den passenden Ausschreibungstext zu diesem Produkt finden Sie auf diesen Portalen:
Artikel

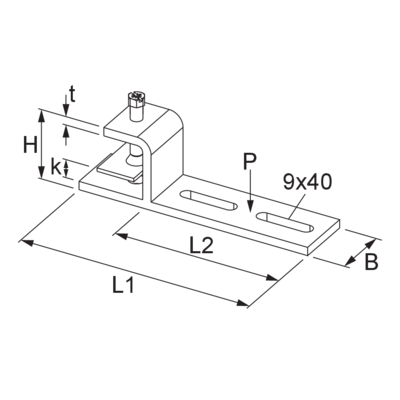

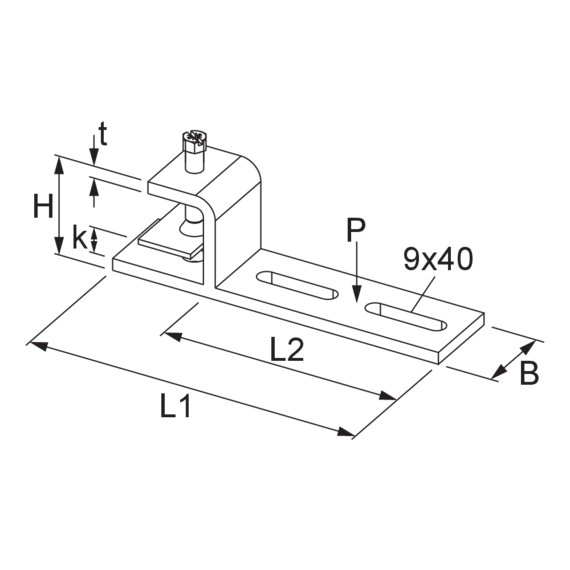

Artikel | H Höhe | B Breite | L Länge | L1 Länge 1 | L2 Länge 2 | t Materialstärke | k Klemmbereich | Pmax max. Belastung | M Drehmoment | Gewicht Gewicht je Lagermengeneinheit | Merken |
---|---|---|---|---|---|---|---|---|---|---|---|
KLUGW 10F | 52 mm | 40 mm | 149 mm | 149 mm | 97 mm | 6,00 mm | 5 - 33 mm | 1,10 kN | 10 Nm | 0,458 kg | |
KLUGW 20F | 52 mm | 40 mm | 249 mm | 249 mm | 197 mm | 6,00 mm | 5 - 33 mm | 0,70 kN | 10 Nm | 0,638 kg | |
KLUGW 30F | 52 mm | 40 mm | 349 mm | 349 mm | 297 mm | 6,00 mm | 5 - 33 mm | 0,40 kN | 10 Nm | 0,818 kg |
Artikel | H Höhe | B Breite | L Länge | L1 Länge 1 | L2 Länge 2 | t Materialstärke | k Klemmbereich | Pmax max. Belastung | M Drehmoment | Gewicht Gewicht je Lagermengeneinheit | Merken |
---|---|---|---|---|---|---|---|---|---|---|---|
KLUGW 10E | 52 mm | 40 mm | 149 mm | 149 mm | 97 mm | 6,00 mm | 5 - 33 mm | 1,10 kN | 10 Nm | 0,434 kg | |
KLUGW 20E | 52 mm | 40 mm | 249 mm | 249 mm | 197 mm | 6,00 mm | 5 - 33 mm | 0,70 kN | 10 Nm | 0,606 kg | |
KLUGW 30E | 52 mm | 40 mm | 349 mm | 349 mm | 297 mm | 6,00 mm | 5 - 33 mm | 0,40 kN | 10 Nm | 0,777 kg |

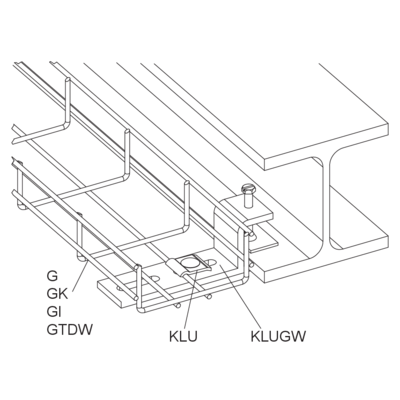

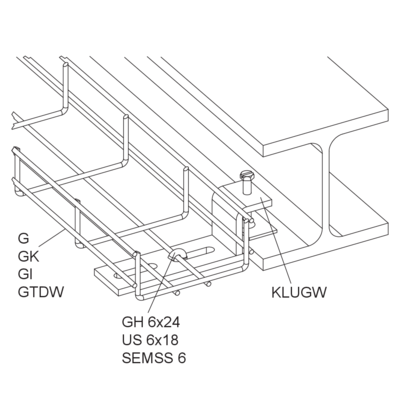

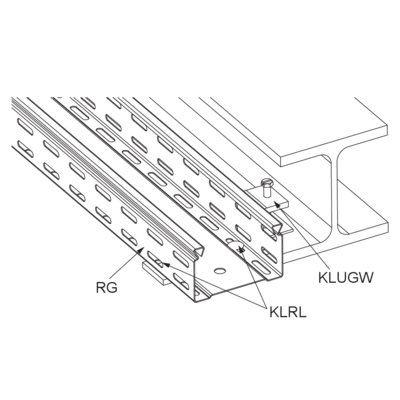

Detail- und Anwendungsbilder
