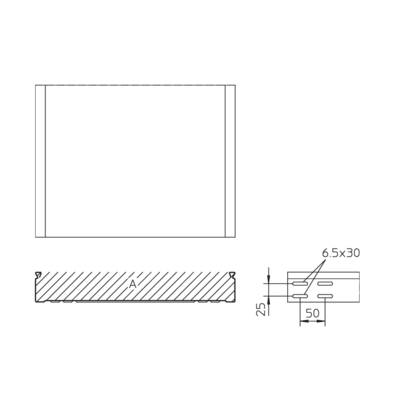

R 60 Kabelrinne, ungelocht, Höhe = 60 mm

Die ungelochten Kabelrinnen R 60 haben eine Seitenhöhe von 60 mm und sind in Bahnbreiten von 50 bis 600 mm erhältlich. Die Standardlänge beträgt 3000 mm. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsanforderungen unterschiedlichster Anwendungsgebiete erfüllt werden.

Datenblatt

Ausschreibungstexte

Den passenden Ausschreibungstext zu diesem Produkt finden Sie auf diesen Portalen:

Betreten verboten

Jetzt Rückruf vereinbaren

Zulassungen & Zertifikate

Elektr. Leitfähigkeit geprüft nach DIN EN 61537

Artikel

Stahl, band-/sendzimirverzinkt

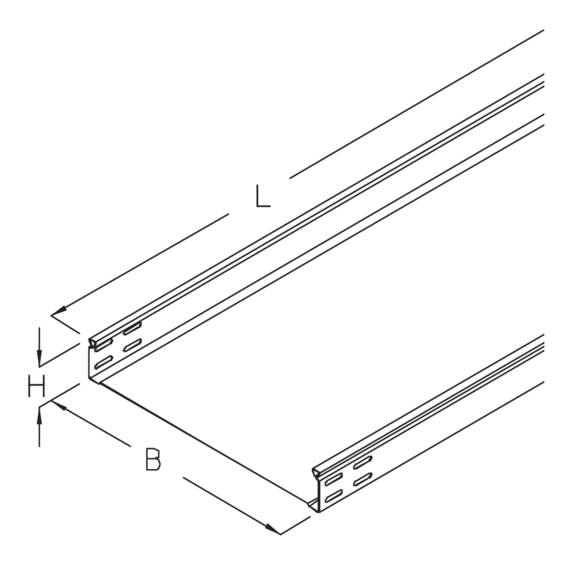

Artikel	H Höhe	B Breite	L Länge	t Materialstärke	A Querschnittsfläche	Q_SK Streckenlast Steuerkabel	Gewicht Gewicht je Lagermengeneinheit
R 60-05S	60 mm	50 mm	3000 mm	0,75 mm	27 cm²	0,04 kN/m	3,730 kg
R 60-10S	60 mm	100 mm	3000 mm	0,75 mm	57 cm²	0,09 kN/m	4,601 kg
R 60-20S	60 mm	200 mm	3000 mm	0,75 mm	117 cm²	0,18 kN/m	6,368 kg
R 60-30S	60 mm	300 mm	3000 mm	0,75 mm	177 cm²	0,27 kN/m	8,134 kg
R 60-40S	60 mm	400 mm	3000 mm	0,88 mm	237 cm²	0,36 kN/m	11,595 kg
R 60-50S	60 mm	500 mm	3000 mm	1,00 mm	297 cm²	0,45 kN/m	15,508 kg
R 60-60S	60 mm	600 mm	3000 mm	1,00 mm	357 cm²	0,54 kN/m	17,863 kg

Stahl, stück-/tauchfeuerverzinkt

Artikel	H Höhe	B Breite	L Länge	t Materialstärke	A Querschnittsfläche	Q_SK Streckenlast Steuerkabel	Gewicht Gewicht je Lagermengeneinheit
R 60-05F	60 mm	50 mm	3000 mm	0,75 mm	27 cm²	0,04 kN/m	4,180 kg
R 60-10F	60 mm	100 mm	3000 mm	0,75 mm	57 cm²	0,09 kN/m	5,159 kg
R 60-20F	60 mm	200 mm	3000 mm	0,75 mm	117 cm²	0,18 kN/m	7,139 kg
R 60-30F	60 mm	300 mm	3000 mm	0,75 mm	177 cm²	0,27 kN/m	9,119 kg
R 60-40F	60 mm	400 mm	3000 mm	0,88 mm	237 cm²	0,36 kN/m	12,793 kg
R 60-50F	60 mm	500 mm	3000 mm	1,00 mm	297 cm²	0,45 kN/m	16,917 kg
R 60-60F	60 mm	600 mm	3000 mm	1,00 mm	357 cm²	0,54 kN/m	19,486 kg

Edelstahl, Werkstoff Nr. 1.4301 (V2A)

Artikel	H Höhe	B Breite	L Länge	t Materialstärke	A Querschnittsfläche	Q_SK Streckenlast Steuerkabel	Gewicht Gewicht je Lagermengeneinheit
R 60-05E	60 mm	50 mm	3000 mm	0,80 mm	27 cm²	0,04 kN/m	4,000 kg
R 60-10E	60 mm	100 mm	3000 mm	0,80 mm	57 cm²	0,09 kN/m	4,900 kg
R 60-20E	60 mm	200 mm	3000 mm	0,80 mm	117 cm²	0,18 kN/m	6,800 kg
R 60-30E	60 mm	300 mm	3000 mm	0,80 mm	177 cm²	0,27 kN/m	8,800 kg
R 60-40E	60 mm	400 mm	3000 mm	0,80 mm	237 cm²	0,36 kN/m	10,600 kg
R 60-50E	60 mm	500 mm	3000 mm	1,00 mm	297 cm²	0,45 kN/m	15,600 kg
R 60-60E	60 mm	600 mm	3000 mm	1,00 mm	357 cm²	0,54 kN/m	17,900 kg

Edelstahl, Werkstoff Nr. 1.4571/1.4404 (V4A)

Artikel	H Höhe	B Breite	L Länge	t Materialstärke	A Querschnittsfläche	Q_SK Streckenlast Steuerkabel	Gewicht Gewicht je Lagermengeneinheit
R 60-10E4	60 mm	100 mm	3000 mm	0,80 mm	57 cm²	0,09 kN/m	5,002 kg
R 60-20E4	60 mm	200 mm	3000 mm	0,80 mm	117 cm²	0,18 kN/m	6,835 kg
R 60-30E4	60 mm	300 mm	3000 mm	0,80 mm	177 cm²	0,27 kN/m	8,731 kg
R 60-40E4	60 mm	400 mm	3000 mm	0,80 mm	237 cm²	0,36 kN/m	10,790 kg
R 60-50E4	60 mm	500 mm	3000 mm	1,00 mm	297 cm²	0,45 kN/m	15,840 kg
R 60-60E4	60 mm	600 mm	3000 mm	1,00 mm	357 cm²	0,54 kN/m	20,568 kg

Belastungsdiagramm

Detail- und Anwendungsbilder

Hover to zoom

Zubehör

Kabelrinnen-Deckel

RDR

Kabelrinnen-Deckel mit Drehriegeln

RB 60

Kabelrinnen-Bogen, Höhe = 60 mm

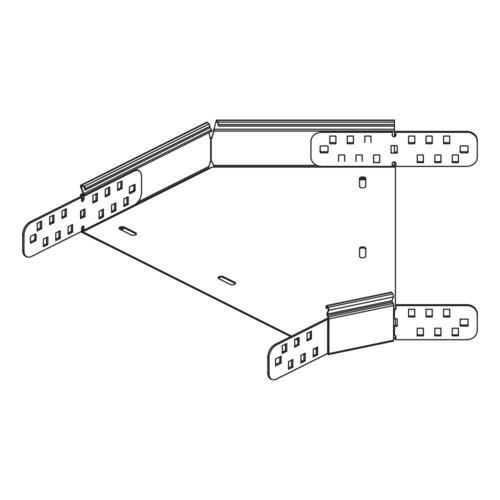

RB45 60

Kabelrinnen-Bogen, Höhe = 60 mm

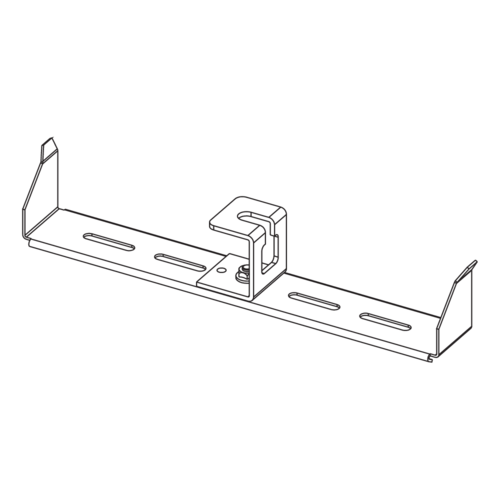

MA 60

Mittelabhängung, innenliegend

RBV 60

Kabelrinnen-Bogen, variabel, Höhe = 60 mm

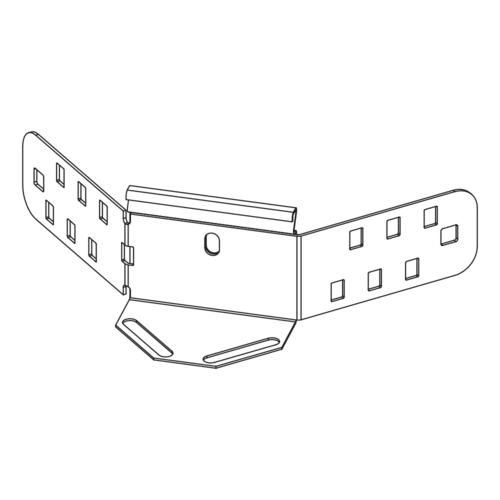

RAE 60

Kabelrinnen-Anbauecke, Höhe = 60 mm

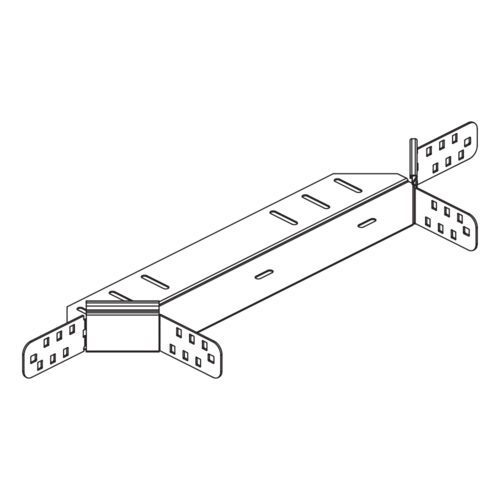

RAA 60

Kabelrinnen-Anbauabzweig, Höhe = 60 mm

RA 60

Kabelrinnen-Abzweig, Höhe = 60 mm

RK 60

Kabelrinnen-Kreuzung, Höhe = 60 mm

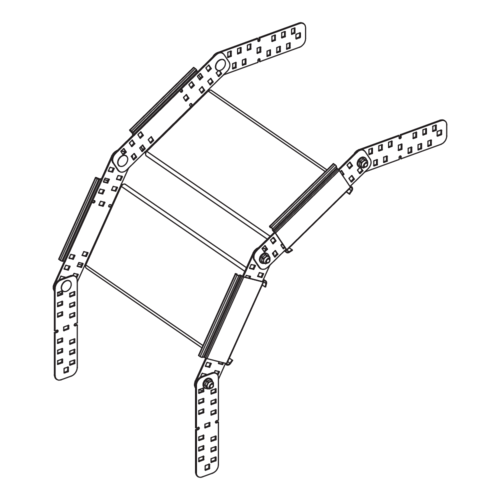

RVB 60

Kabelrinnen-Vertikalbogen, Höhe = 60 mm

RR 60

Kabelrinnen-Reduzierung, Höhe = 60 mm

RAB 60

Kabelrinnen-Abschlussblech, Höhe = 45 mm

REB

Kabelrinnen-Endblech

RGV 60

Kabelrinnen-Seitenverbinder, Höhe = 45 mm

RGVS 60

Kabelrinnen-Seitenschnappverbinder, Höhe = 60 mm

Bodenverbinder

RTR 60

Kabelrinnen-Trennsteg, Höhe = 50 mm

Downloads

Kabelrinnen - Technische Information

Technische Information

Kabelbahnen - Katalog

Gesamtkatalog

Kabelrinnen - Montageanleitung

Montageanleitung
