RD | PohlCon – Partner von Anfang bis Zukunft.

Kabelrinnen-Deckel

Die Kabelrinnen-Deckel RD eignen sich für alle Kabelrinnen und schützen sie vor Schmutz und Feuchtigkeit. Sie rasten formschlüssig auf den Seitenholmen ein. Sollen die Deckel im Freien eingesetzt werden, sind zusätzliche Sicherungswinkel gegen Windeinflüsse nötig. Der Deckel hat eine der Rinne entsprechende Breite von 50 bis 600 mm und eine Standardlänge von 3000 mm. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsanforderungen unterschiedlichster Anwendungsgebiete erfüllt werden.

Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, band-/sendzimirverzinkt

RD 05S
Kabelrinnen-Deckel
Breite
56 mm
Länge
3000 mm
Materialstärke
0.75 mm
Gewicht je Lagermengeneinheit
1.520 kg
Mehr Informationen
RD 10S
Kabelrinnen-Deckel
Breite
106 mm
Länge
3000 mm
Materialstärke
0.75 mm
Gewicht je Lagermengeneinheit
2.400 kg
Mehr Informationen
RD 15S
Kabelrinnen-Deckel
Breite
156 mm
Länge
3000 mm
Materialstärke
0.75 mm
Gewicht je Lagermengeneinheit
3.290 kg
Mehr Informationen
RD 20S
Kabelrinnen-Deckel
Breite
206 mm
Länge
3000 mm
Materialstärke
0.75 mm
Gewicht je Lagermengeneinheit
4.170 kg
Mehr Informationen
RD 30S
Kabelrinnen-Deckel
Breite
306 mm
Länge
3000 mm
Materialstärke
1.00 mm
Gewicht je Lagermengeneinheit
7.910 kg
Mehr Informationen
RD 40S
Kabelrinnen-Deckel
Breite
406 mm
Länge
3000 mm
Materialstärke
1.00 mm
Gewicht je Lagermengeneinheit
10.270 kg
Mehr Informationen
RD 50S
Kabelrinnen-Deckel
Breite
506 mm
Länge
3000 mm
Materialstärke
1.25 mm
Gewicht je Lagermengeneinheit
15.780 kg
Mehr Informationen
RD 60S
Kabelrinnen-Deckel
Breite
606 mm
Länge
3000 mm
Materialstärke
1.25 mm
Gewicht je Lagermengeneinheit
18.720 kg
Mehr Informationen

Stahl, stück-/tauchfeuerverzinkt

RD 05F
Kabelrinnen-Deckel
Breite
56 mm
Länge
3000 mm
Materialstärke
0.75 mm
Gewicht je Lagermengeneinheit
1.630 kg
Mehr Informationen
RD 10F
Kabelrinnen-Deckel
Breite
106 mm
Länge
3000 mm
Materialstärke
0.75 mm
Gewicht je Lagermengeneinheit
2.570 kg
Mehr Informationen
RD 15F
Kabelrinnen-Deckel
Breite
156 mm
Länge
3000 mm
Materialstärke
0.75 mm
Gewicht je Lagermengeneinheit
3.520 kg
Mehr Informationen
RD 20F
Kabelrinnen-Deckel
Breite
206 mm
Länge
3000 mm
Materialstärke
0.75 mm
Gewicht je Lagermengeneinheit
4.460 kg
Mehr Informationen
RD 30F
Kabelrinnen-Deckel
Breite
306 mm
Länge
3000 mm
Materialstärke
1.00 mm
Gewicht je Lagermengeneinheit
8.470 kg
Mehr Informationen
RD 40F
Kabelrinnen-Deckel
Breite
406 mm
Länge
3000 mm
Materialstärke
1.00 mm
Gewicht je Lagermengeneinheit
10.990 kg
Mehr Informationen
RD 50F
Kabelrinnen-Deckel
Breite
506 mm
Länge
3000 mm
Materialstärke
1.25 mm
Gewicht je Lagermengeneinheit
16.880 kg
Mehr Informationen
RD 60F
Kabelrinnen-Deckel
Breite
606 mm
Länge
3000 mm
Materialstärke
1.25 mm
Gewicht je Lagermengeneinheit
20.000 kg
Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4301 (V2A)

RD 05E
Kabelrinnen-Deckel
Breite
56 mm
Länge
3000 mm
Materialstärke
0.80 mm
Gewicht je Lagermengeneinheit
1.630 kg
Mehr Informationen
RD 10E
Kabelrinnen-Deckel
Breite
106 mm
Länge
3000 mm
Materialstärke
0.80 mm
Gewicht je Lagermengeneinheit
2.580 kg
Mehr Informationen
RD 20E
Kabelrinnen-Deckel
Breite
206 mm
Länge
3000 mm
Materialstärke
0.80 mm
Gewicht je Lagermengeneinheit
4.470 kg
Mehr Informationen
RD 30E
Kabelrinnen-Deckel
Breite
306 mm
Länge
3000 mm
Materialstärke
1.00 mm
Gewicht je Lagermengeneinheit
7.960 kg
Mehr Informationen
RD 40E
Kabelrinnen-Deckel
Breite
406 mm
Länge
3000 mm
Materialstärke
1.00 mm
Gewicht je Lagermengeneinheit
10.330 kg
Mehr Informationen
RD 50E
Kabelrinnen-Deckel
Breite
506 mm
Länge
3000 mm
Materialstärke
1.25 mm
Gewicht je Lagermengeneinheit
15.880 kg
Mehr Informationen
RD 60E
Kabelrinnen-Deckel
Breite
606 mm
Länge
3000 mm
Materialstärke
1.25 mm
Gewicht je Lagermengeneinheit
18.840 kg
Mehr Informationen

Details

Schutz der Kabelrinne vor äußeren Einflüssen
Leichte Montage ohne weiteres Werkzeug: Einrasten des Deckels auf der Kabelrinne

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Zubehör

RD-SW
Kabelrinnen-Sturmsicherungswinkel

Downloads

Ausbau Preisliste 2025
Gültig ab 1. Februar 2025, aktualisierte Version vom 27.01.2025.
PDF, 46 MB
deen
Kabelrinnen - Technische Information
Technische Information
PDF, 3 MB
deen
Kabelbahnen - Gesamtkatalog
Katalog für Kabelrinnen, Gitterbahnen, Kabelleitern, Weitspannsysteme, Steigetrassen und mehr.
PDF, 29 MB
deen

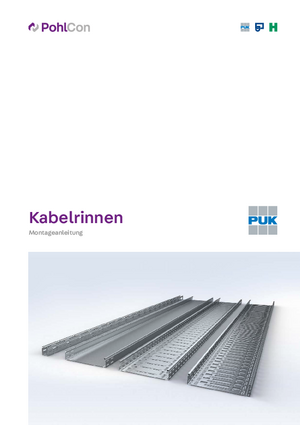

Kabelrinnen - Montageanleitung
