RB 60

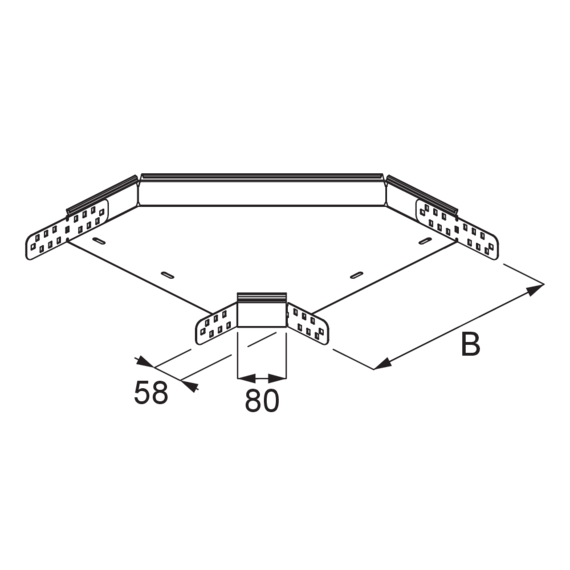

Kabelrinnen-Bogen, Höhe = 60 mm

Die Kabelrinnen-Bögen RB 60 ermöglichen horizontale Richtungsänderungen der Kabelführung um 90°. Sie eignen sich für Kabelrinnen mit Seitenhöhen von 60 mm und verfügen über integrierte Seitenverbinder. Mithilfe eines Bodenverbinders VB wird der Bogen in die Kabelrinne eingeschoben und verschraubt. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsanforderungen unterschiedlichster Anwendungsgebiete erfüllt werden.

Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, band-/sendzimirverzinkt

Artikel

H

B

Richtung

W

G

Included accessories

  • RB 60-05S
    Kabelrinnen-Bogen 90°
    60 mm
    50 mm
    Horizontal
    90°
    0.122 kg
    Included accessories
    Mehr Informationen
  • RB 60-10S
    Kabelrinnen-Bogen 90°
    60 mm
    100 mm
    Horizontal
    90°
    0.760 kg
    Included accessories
    Mehr Informationen
  • RB 60-15S
    Kabelrinnen-Bogen 90°
    60 mm
    150 mm
    Horizontal
    90°
    0.963 kg
    Included accessories
    Mehr Informationen
  • RB 60-20S
    Kabelrinnen-Bogen 90°
    60 mm
    200 mm
    Horizontal
    90°
    1.209 kg
    Included accessories
    Mehr Informationen
  • RB 60-30S
    Kabelrinnen-Bogen 90°
    60 mm
    300 mm
    Horizontal
    90°
    1.878 kg
    Included accessories
    Mehr Informationen
  • RB 60-40S
    Kabelrinnen-Bogen 90°
    60 mm
    400 mm
    Horizontal
    90°
    2.656 kg
    Included accessories
    Mehr Informationen
  • RB 60-50S
    Kabelrinnen-Bogen 90°
    60 mm
    500 mm
    Horizontal
    90°
    3.588 kg
    Included accessories
    Mehr Informationen
  • RB 60-60S
    Kabelrinnen-Bogen 90°
    60 mm
    600 mm
    Horizontal
    90°
    4.692 kg
    Included accessories
    Mehr Informationen

Stahl, stück-/tauchfeuerverzinkt

Artikel

H

B

Richtung

W

G

Included accessories

  • RB 60-05F
    Kabelrinnen-Bogen 90°
    60 mm
    50 mm
    Horizontal
    90°
    0.597 kg
    Included accessories
    Mehr Informationen
  • RB 60-10F
    Kabelrinnen-Bogen 90°
    60 mm
    100 mm
    Horizontal
    90°
    0.815 kg
    Included accessories
    Mehr Informationen
  • RB 60-20F
    Kabelrinnen-Bogen 90°
    60 mm
    200 mm
    Horizontal
    90°
    1.296 kg
    Included accessories
    Mehr Informationen
  • RB 60-30F
    Kabelrinnen-Bogen 90°
    60 mm
    300 mm
    Horizontal
    90°
    2.012 kg
    Included accessories
    Mehr Informationen
  • RB 60-40F
    Kabelrinnen-Bogen 90°
    60 mm
    400 mm
    Horizontal
    90°
    2.844 kg
    Included accessories
    Mehr Informationen
  • RB 60-50F
    Kabelrinnen-Bogen 90°
    60 mm
    500 mm
    Horizontal
    90°
    3.841 kg
    Included accessories
    Mehr Informationen
  • RB 60-60F
    Kabelrinnen-Bogen 90°
    60 mm
    600 mm
    Horizontal
    90°
    5.022 kg
    Included accessories
    Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4301 (V2A)

Artikel

H

B

Richtung

W

G

Included accessories

  • RB 60-05E
    Kabelrinnen-Bogen 90°
    60 mm
    50 mm
    Horizontal
    90°
    0.525 kg
    Included accessories
    Mehr Informationen
  • RB 60-10E
    Kabelrinnen-Bogen 90°
    60 mm
    100 mm
    Horizontal
    90°
    0.685 kg
    Included accessories
    Mehr Informationen
  • RB 60-20E
    Kabelrinnen-Bogen 90°
    60 mm
    200 mm
    Horizontal
    90°
    1.137 kg
    Included accessories
    Mehr Informationen
  • RB 60-30E
    Kabelrinnen-Bogen 90°
    60 mm
    300 mm
    Horizontal
    90°
    1.796 kg
    Included accessories
    Mehr Informationen
  • RB 60-40E
    Kabelrinnen-Bogen 90°
    60 mm
    400 mm
    Horizontal
    90°
    2.578 kg
    Included accessories
    Mehr Informationen
  • RB 60-50E
    Kabelrinnen-Bogen 90°
    60 mm
    500 mm
    Horizontal
    90°
    3.517 kg
    Included accessories
    Mehr Informationen
  • RB 60-60E
    Kabelrinnen-Bogen 90°
    60 mm
    600 mm
    Horizontal
    90°
    4.648 kg
    Included accessories
    Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4571/1.4404 (V4A)

Artikel

H

B

Richtung

W

G

Included accessories

  • RB 60-10E4
    Kabelrinnen-Bogen 90°
    60 mm
    100 mm
    Horizontal
    90°
    0.696 kg
    Included accessories
    Mehr Informationen
  • RB 60-20E4
    Kabelrinnen-Bogen 90°
    60 mm
    200 mm
    Horizontal
    90°
    1.154 kg
    Included accessories
    Mehr Informationen
  • RB 60-30E4
    Kabelrinnen-Bogen 90°
    60 mm
    300 mm
    Horizontal
    90°
    1.644 kg
    Included accessories
    Mehr Informationen
  • RB 60-40E4
    Kabelrinnen-Bogen 90°
    60 mm
    400 mm
    Horizontal
    90°
    2.437 kg
    Included accessories
    Mehr Informationen
  • RB 60-50E4
    Kabelrinnen-Bogen 90°
    60 mm
    500 mm
    Horizontal
    90°
    3.387 kg
    Included accessories
    Mehr Informationen
  • RB 60-60E4
    Kabelrinnen-Bogen 90°
    60 mm
    600 mm
    Horizontal
    90°
    4.533 kg
    Included accessories
    Mehr Informationen

Details

  • Ermöglicht horizontale Richtungsänderungen der Kabelführung um 90°
