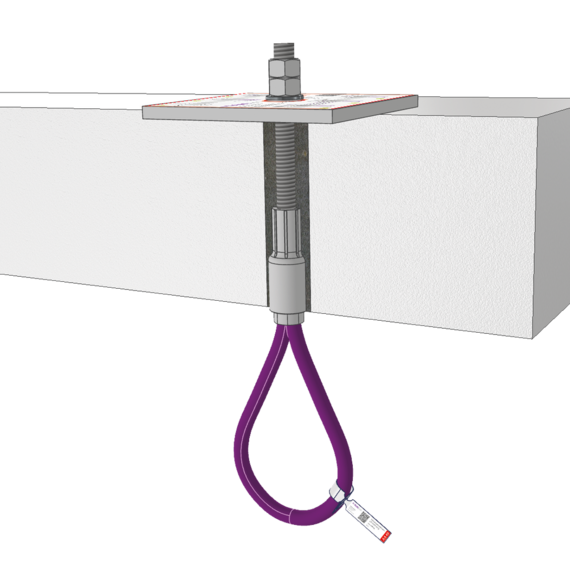

Die Liftschachtschlinge JLS 25 hat die CE-Kennzeichnung gemäß Maschinenrichtlinie 2006/42/EG. Die tragenden Bauteile (Gewindestange, Ankerplatte, Seilschlinge und Hülse) bestehen aus Stahl. Für eine sichere und dauerhafte Verbindung in der Liftschachtdecke sorgt die nachträglich in den Beton eingebrachte Gewindestange mit der Seilschlinge. Beides ist verdrehsicher miteinander verbunden durch die verpresste Hülse. Die Liftschachtschlinge eignet sich für zentrische Zuglasten und damit für eine Schrägzugbelastung von bis zu ± 12,5°. Sie weist eine Tragfähigkeit bis 25 kN auf, was ebenfalls an der Farbgebung des Etikettes und Anhängers erkennbar ist.
DatenblattAusschreibungstexte
Den passenden Ausschreibungstext zu diesem Produkt finden Sie auf diesen Portalen:
Artikel

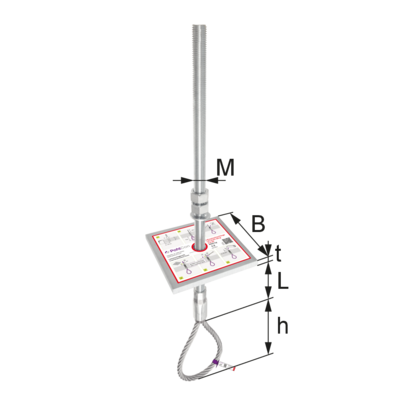

| Artikel | Tragfähigkeit | M Durchmesser Gewindestab | L Länge Gewindestab | h Länge Seilschlinge | B Plattenbreite | t Plattendicke | G Gewicht je Lagermengeneinheit | Merken |
|---|---|---|---|---|---|---|---|---|
| JLS-25-1 | 2500 kg | 20 mm | 550 mm | 225 mm | 160 mm | 12 mm | 4,300 kg |
Detail- und Anwendungsbilder
Downloads
Wir begleiten Sie mit fachkundiger Beratung, bei jeder Anwendung. Für einen Arbeitsalltag, in dem vieles einfacher wird und die Freude über erfolgreiche Resultate steigt.
