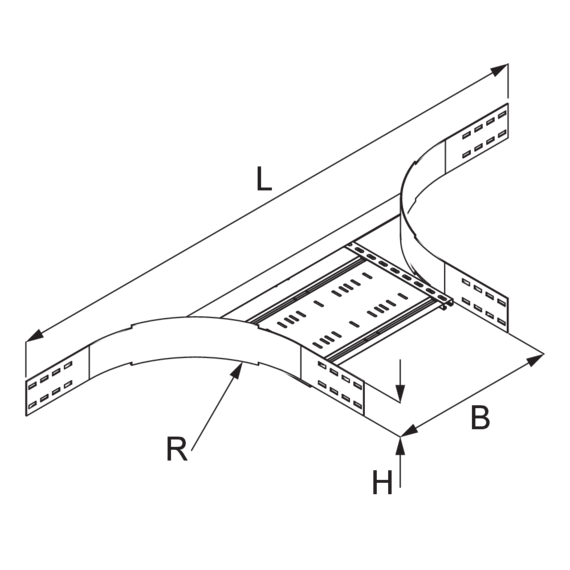

WPRAA 150 Weitspannkabelrinnen-Anbauabzweig, Höhe = 150 mm

Der Weitspannkabelrinnen-Anbauabzweig WPRAA 150 mit integrierten Seitenverbindern ermöglicht Richtungsänderungen der Kabelführung in Form eines Abzweigs. Er eignet sich für Weitspannkabelrinnen mit einer Holmhöhe von 150 mm und weist Breiten von 200 bis 600 mm auf. Dort, wo die Anschlussrinne abzweigen soll, wird der Holm der Hauptrinne entsprechend ausgeschnitten. Der Anbauabzweig WPRAA wird an dieser Stelle angesetzt und verschraubt. Anschließend lässt sich die Anschlussrinne mit einem Bodenverbinder VB einschieben. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsschutzerfordernisse unterschiedlichster Anwendungsgebiete erfüllt werden.

Datenblatt

Ausschreibungstexte

Den passenden Ausschreibungstext zu diesem Produkt finden Sie auf diesen Portalen:

Jetzt Rückruf vereinbaren

Vorteile

Ermöglicht eine horizontale Richtungsänderung der Kabelführung in Form eines Abzweigs
Kabelschonende Führung

Artikel

Stahl, stück-/tauchfeuerverzinkt

Artikel	Holmhöhe	Breite	Länge	Radius	G Gewicht je Lagermengeneinheit
WPRAA 150-20F	150 mm	200 mm	1635 mm	450 mm	11,980 kg
WPRAA 150-30F	150 mm	300 mm	1735 mm	450 mm	12,530 kg
WPRAA 150-40F	150 mm	400 mm	1835 mm	450 mm	13,070 kg
WPRAA 150-50F	150 mm	500 mm	1935 mm	450 mm	13,610 kg
WPRAA 150-60F	150 mm	600 mm	2035 mm	450 mm	14,150 kg

Edelstahl, Werkstoff Nr. 1.4301 (V2A)

Artikel	Holmhöhe	Breite	Länge	Radius	G Gewicht je Lagermengeneinheit
WPRAA 150-20E	150 mm	200 mm	1635 mm	450 mm	11,298 kg
WPRAA 150-30E	150 mm	300 mm	1735 mm	450 mm	11,818 kg
WPRAA 150-40E	150 mm	400 mm	1835 mm	450 mm	12,318 kg
WPRAA 150-50E	150 mm	500 mm	1935 mm	450 mm	12,828 kg
WPRAA 150-60E	150 mm	600 mm	2035 mm	450 mm	13,348 kg

Detail- und Anwendungsbilder

Zubehör

WPAD

Weitspann-Abzweig-Deckel

WPTRV 150

Weitspannkabelbahnen-Trennsteg, flexibel, Höhe = 100 mm

Downloads

Weitspannsysteme, Technische Information

Technische Information für Weitspannkabelrinnen WPR, WLR, Weitspannkabelleitern WPL, WL und Zubehör

Weitspannkabelrinnen WPR, Montageanleitung

Montageanleitung

Preisliste 2024 Ausbau

Preisliste

BIM für Weitspannbahnen (Revit)

BIM-Daten

12 MB
