Die Einbaueinheiten UEKD2 R sind runde Klappdeckeleinheiten mit Teppichschutzrahmen, die in trocken gepflegten Räumen in Montagedeckeln, Bodendosen und in Doppel- oder Hohlraumbodenöffnungen eingesetzt werden. Sie sind für Büroverkehrslasten ausgelegt und dienen, komplettierbar mit Rastleitern, dem stufenweisen Absenken von zwei Gerätebechern. Die Einheiten haben bodenebene, schwenkbare Leitungsauslässe, Öffnungshebel und Universalkrallen. Die Deckel und Rahmen sind aus Polyamid in den Farben Graphitschwarz (RAL 9011) und Eisengrau (RAL 7011) gefertigt. Sie besitzen einen IP-Schutzgrad im nicht genutzten Zustand von IP 30, im genutzten Zustand einen IP-Schutzgrad von IP 20, eine Mindesteinbauhöhe von 74 mm, eine max. Belastung von 2 kN und ein Einbaumaß von 260 mm.
DatenblattAusschreibungstexte
Den passenden Ausschreibungstext zu diesem Produkt finden Sie auf diesen Portalen:
Bodenpflege: Trocken
Belastungsanforderungen gemäß: DIN EN 50085
Zulassungen & Zertifikate
- VDE/TÜV-Zulassung gemäß DIN EN 50085
- Mit Prüfstempel Ø13/130 mm: 2/3 kN
Artikel

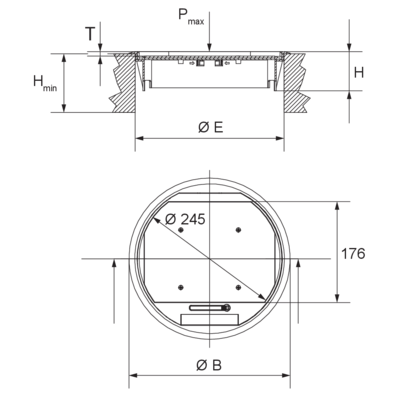

| Artikel | H Höhe | Hmin min. Einbauhöhe | D Durchmesser | Pmax max. Belastung | ∅ a Außendurchmesser | ØB Einbaudurchmesser | Gerätebecher max. Anzahl installierbarer Gerätebecher | E Einbaumaß | Farbe Farbe | IPg IP-Schutzgrad im genutzten Zustand | IPn IP-Schutzgrad im nicht genutzten Zustand | T Tiefe der Bodenbelagaussparung | Werkstoff Deckel | G Gewicht je Lagermengeneinheit | inkl. Inklusiv-Zubehör anzeigen | Merken |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UEKD2-R-G | 65 mm | 74 mm | 280 mm | 2,00 kN | 280 mm | 260 mm | 2 | 260 mm | RAL 7011 (Eisengrau) | IP 20 | IP 30 | 8 mm | Kunststoff | 1,391 kg | ||
| UEKD2-R-S | 65 mm | 74 mm | 280 mm | 2,00 kN | 280 mm | 260 mm | 2 | 260 mm | RAL 9011 (Graphitschwarz) | IP 20 | IP 30 | 8 mm | Kunststoff | 1,391 kg |
Detail- und Anwendungsbilder
Zubehör
Downloads
