RP Rückenplatte für Wandkonsole KW/KWF

Die Rückenplatte RP eignet sich für Konsolen KWF oder KW, die mittels waagerechter Profilschienen KHA 8 oder KHA 41 an Stahlprofilen befestigt sind. Die Rückenplatte zwischen Konsole und Profilschiene verhindert Torsionskräfte an der waagerechten Profilschiene. RP 8 ist für Profilschienen KHA 8 ausgelegt, RP 41 für Profilschienen KHA 41. Die statischen Werte für die Profilschienen KHA 8 und KHA 41 sind zu beachten.

Datenblatt

Ausschreibungstexte

Den passenden Ausschreibungstext zu diesem Produkt finden Sie auf diesen Portalen:

Jetzt Rückruf vereinbaren

Artikel

Stahl, stück-/tauchfeuerverzinkt

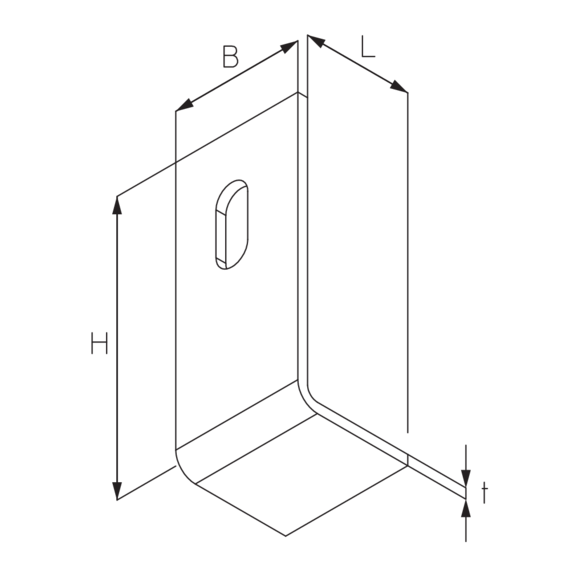

Artikel	H Höhe	B Breite	L Länge	t Materialstärke	G Gewicht je Lagermengeneinheit	Merken
RP 8F	110 mm	40 mm	21 mm	4,00 mm	0,158 kg
RP 41F	110 mm	40 mm	41 mm	4,00 mm	0,181 kg

Detail- und Anwendungsbilder

Zubehör

KHA 8

Profilschiene 40x22 mm, gelocht

KHA 41

Profilschiene 41x41 mm, gelocht

KWF

Wand-/Stielkonsole, leicht

Wand-/Stielkonsole, Standard

SKL A

Trägerklemmenset

SKS A

Spannklaue, schwer, A/KHA 21/41/42/82

SES

Sechskantschraube, DIN 933

US125

Unterlegscheibe, DIN EN ISO 7089
