KHA 8 Profilschiene 40x22 mm, gelocht

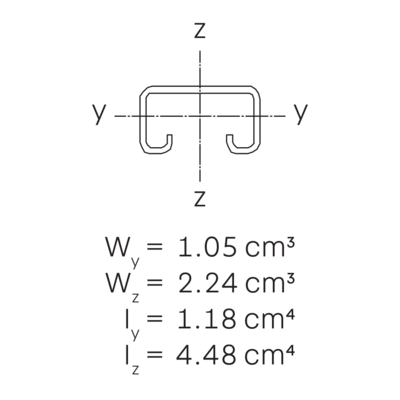

Die Profilschiene KHA 8 besteht aus einem C+-Profil 40 x 22 mm mit fortlaufender Lochung und einer Schlitzweite von 18 mm (Materialstärke = 2 mm). Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsanforderungen unterschiedlichster Anwendungsgebiete erfüllt werden. Sie ist in den Längen 100 bis 6000 mm lieferbar.

Datenblatt

Ausschreibungstexte

Den passenden Ausschreibungstext zu diesem Produkt finden Sie auf diesen Portalen:

Jetzt Rückruf vereinbaren

Artikel

Stahl, galvanisch verzinkt

Artikel	Länge	B_P Profilbreite	H_P Profilhöhe	t Materialstärke	t Materialstärke	G Gewicht je Lagermengeneinheit
KHA 8-03GV	300 mm	40 mm	22 mm	2,00 mm	2 mm	0,433 kg
KHA 8-06GV	600 mm	40 mm	22 mm	2,00 mm	2 mm	0,866 kg
KHA 8-30GV	3000 mm	40 mm	22 mm	2,00 mm	2 mm	4,330 kg

Stahl, stück-/tauchfeuerverzinkt

Artikel	Länge	B_P Profilbreite	H_P Profilhöhe	t Materialstärke	t Materialstärke	G Gewicht je Lagermengeneinheit
KHA 8-01F	100 mm	40 mm	22 mm	2,00 mm	2 mm	0,145 kg
KHA 8-02F	200 mm	40 mm	22 mm	2,00 mm	2 mm	0,310 kg
KHA 8-03F	300 mm	40 mm	22 mm	2,00 mm	2 mm	0,460 kg
KHA 8-04F	400 mm	40 mm	22 mm	2,00 mm	2 mm	0,620 kg
KHA 8-05F	500 mm	40 mm	22 mm	2,00 mm	2 mm	0,770 kg
KHA 8-06F	600 mm	40 mm	22 mm	2,00 mm	2 mm	0,930 kg
KHA 8-07F	700 mm	40 mm	22 mm	2,00 mm	2 mm	1,080 kg
KHA 8-08F	800 mm	40 mm	22 mm	2,00 mm	2 mm	1,240 kg
KHA 8-09F	900 mm	40 mm	22 mm	2,00 mm	2 mm	1,390 kg
KHA 8-10F	1000 mm	40 mm	22 mm	2,00 mm	2 mm	1,540 kg
KHA 8-11F	1100 mm	40 mm	22 mm	2,00 mm	2 mm	1,690 kg
KHA 8-12F	1200 mm	40 mm	22 mm	2,00 mm	2 mm	1,850 kg
KHA 8-13F	1300 mm	40 mm	22 mm	2,00 mm	2 mm	2,010 kg
KHA 8-14F	1400 mm	40 mm	22 mm	2,00 mm	2 mm	2,160 kg
KHA 8-15F	1500 mm	40 mm	22 mm	2,00 mm	2 mm	2,320 kg
KHA 8-20F	2000 mm	40 mm	22 mm	2,00 mm	2 mm	3,090 kg
KHA 8-30F	3000 mm	40 mm	22 mm	2,00 mm	2 mm	4,630 kg
KHA 8-60F	6000 mm	40 mm	22 mm	2,00 mm	2 mm	8,270 kg

Edelstahl, Werkstoff Nr. 1.4571/1.4404 (V4A)

Artikel	Länge	B_P Profilbreite	H_P Profilhöhe	t Materialstärke	t Materialstärke	G Gewicht je Lagermengeneinheit
KHA 8-02E4	200 mm	40 mm	22 mm	2,00 mm	2 mm	0,290 kg
KHA 8-03E4	300 mm	40 mm	22 mm	2,00 mm	2 mm	0,440 kg
KHA 8-04E4	400 mm	40 mm	22 mm	2,00 mm	2 mm	0,590 kg
KHA 8-05E4	500 mm	40 mm	22 mm	2,00 mm	2 mm	0,740 kg
KHA 8-06E4	600 mm	40 mm	22 mm	2,00 mm	2 mm	0,880 kg
KHA 8-07E4	700 mm	40 mm	22 mm	2,00 mm	2 mm	1,030 kg
KHA 8-08E4	800 mm	40 mm	22 mm	2,00 mm	2 mm	1,180 kg
KHA 8-09E4	900 mm	40 mm	22 mm	2,00 mm	2 mm	1,320 kg
KHA 8-10E4	1000 mm	40 mm	22 mm	2,00 mm	2 mm	1,470 kg
KHA 8-11E4	1100 mm	40 mm	22 mm	2,00 mm	2 mm	1,620 kg
KHA 8-12E4	1200 mm	40 mm	22 mm	2,00 mm	2 mm	1,760 kg
KHA 8-30E4	3000 mm	40 mm	22 mm		2 mm	4,410 kg
KHA 8-60E4	6000 mm	40 mm	22 mm	2 mm	2 mm	8,820 kg

Detail- und Anwendungsbilder

Zubehör

SA 1

Schutzkappe, kadmiumgelb RAL 1022

SAI 21

Schutzkappe, weiß/schwarz

Ankermutter mit Feder

AMA 18

Ankermutter

ARS 18-KHA

Abrutschsicherung für gelochte Profilschiene KHA 8, 7

ASK 8

Verbinder, A/KHA 7/8/9

Rückenplatte für Wandkonsole KW/KWF
