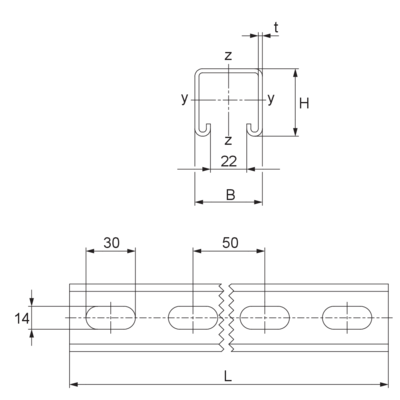

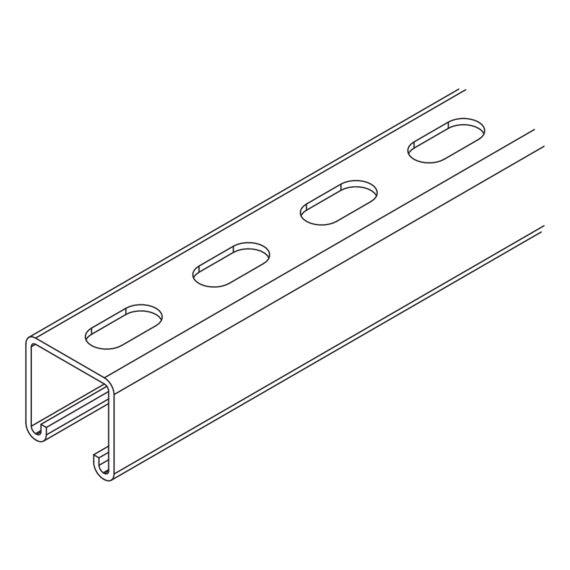

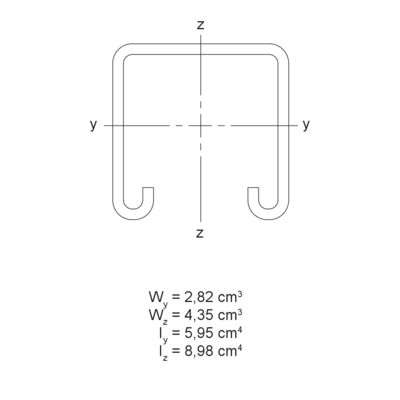

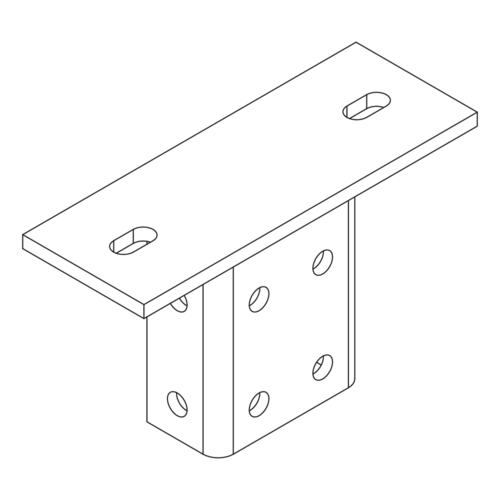

Die Montageschiene KHA 41 besteht aus einem C+-Profil 41 x 41 mm mit fortlaufender Lochung und einer Schlitzweite von 22 mm sowie einer Materialstärke von 2,5 mm. Sie steht in tauchfeuerverzinktem Stahl zur Verfügung. KHA 41 dient in Kombination mit der Kopfplatte BGA 41 auch als Konsolhalter und ist in Längen bis 6000 mm lieferbar.
DatenblattAusschreibungstexte
Den passenden Ausschreibungstext zu diesem Produkt finden Sie auf diesen Portalen:
Artikel
Stahl, stück-/tauchfeuerverzinkt

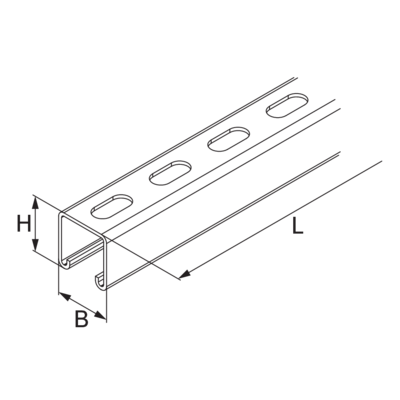

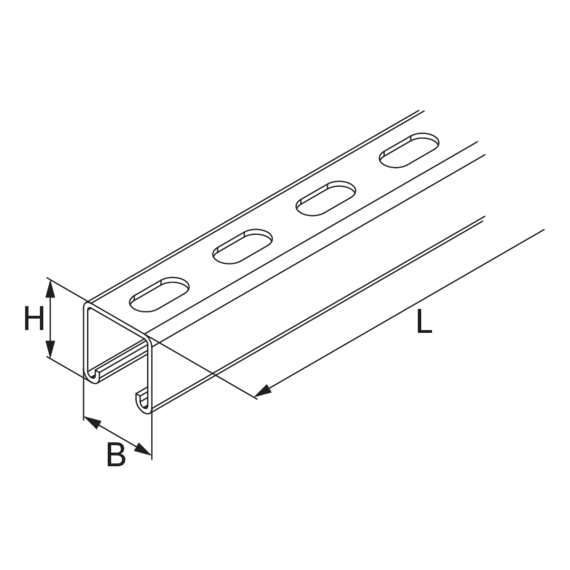

| Artikel | L Länge | HP Profilhöhe | BP Profilbreite | t Materialstärke | Gewicht Gewicht je Lagermengeneinheit | Merken |
|---|---|---|---|---|---|---|
| KHA 41-01F | 100 mm | 41 mm | 41 mm | 2,50 mm | 0,260 kg | |
| KHA 41-02F | 200 mm | 41 mm | 41 mm | 2,50 mm | 0,500 kg | |
| KHA 41-03F | 300 mm | 41 mm | 41 mm | 2,50 mm | 0,700 kg | |
| KHA 41-04F | 400 mm | 41 mm | 41 mm | 2,50 mm | 1,000 kg | |
| KHA 41-05F | 500 mm | 41 mm | 41 mm | 2,50 mm | 1,300 kg | |
| KHA 41-06F | 600 mm | 41 mm | 41 mm | 2,50 mm | 1,600 kg | |
| KHA 41-07F | 700 mm | 41 mm | 41 mm | 2,50 mm | 1,800 kg | |
| KHA 41-08F | 800 mm | 41 mm | 41 mm | 2,50 mm | 2,100 kg | |
| KHA 41-09F | 900 mm | 41 mm | 41 mm | 2,50 mm | 2,400 kg | |
| KHA 41-10F | 1000 mm | 41 mm | 41 mm | 2,50 mm | 2,600 kg | |
| KHA 41-11F | 1100 mm | 41 mm | 41 mm | 2,50 mm | 2,900 kg | |
| KHA 41-12F | 1200 mm | 41 mm | 41 mm | 2,50 mm | 3,200 kg | |
| KHA 41-13F | 1300 mm | 41 mm | 41 mm | 2,50 mm | 3,400 kg | |
| KHA 41-14F | 1400 mm | 41 mm | 41 mm | 2,50 mm | 3,700 kg | |
| KHA 41-15F | 1500 mm | 41 mm | 41 mm | 2,50 mm | 4,000 kg | |
| KHA 41-20F | 2000 mm | 41 mm | 41 mm | 2,50 mm | 5,200 kg | |
| KHA 41-30F | 3000 mm | 41 mm | 41 mm | 2,50 mm | 7,800 kg | |
| KHA 41-60F | 6000 mm | 41 mm | 41 mm | 2,50 mm | 15,600 kg |
Detail- und Anwendungsbilder

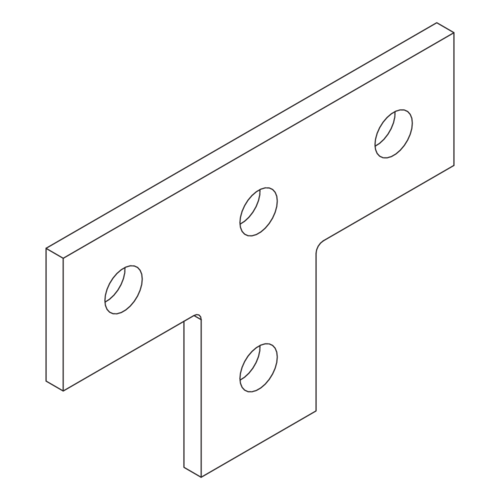

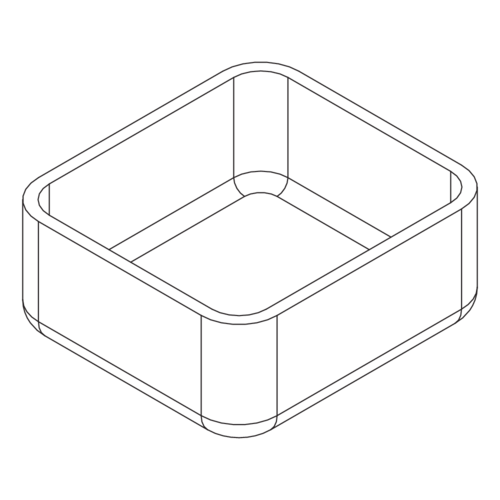

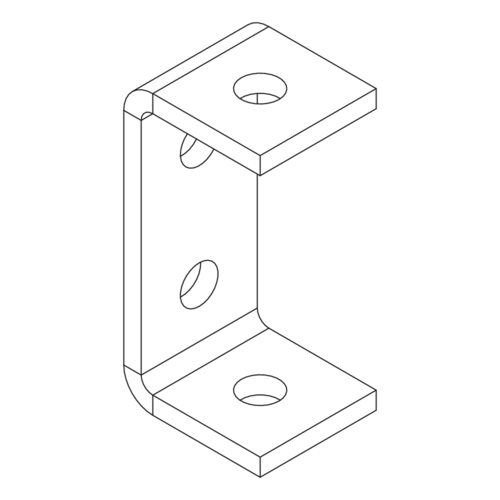

Zubehör

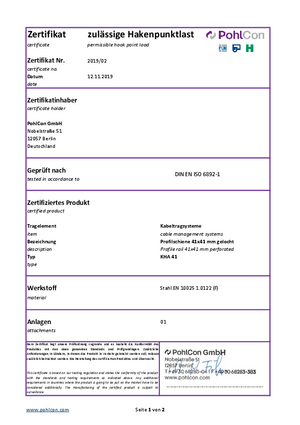

Downloads
