Die gelochten Kabelrinnen RG 35 haben eine Seitenhöhe von 35 mm und sind in Bahnbreiten von 50 bis 300 mm erhältlich. Die Standardlänge beträgt 3000 mm. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsanforderungen unterschiedlichster Anwendungsgebiete erfüllt werden.
DatenblattAusschreibungstexte
Den passenden Ausschreibungstext zu diesem Produkt finden Sie auf diesen Portalen:
Betreten verboten

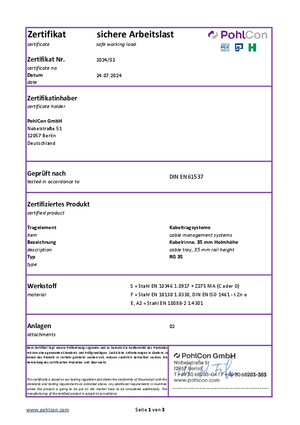

Zulassungen & Zertifikate
- Elektr. Leitfähigkeit geprüft nach DIN EN 61537
Artikel
Stahl, band-/sendzimirverzinkt
| Artikel | H Höhe | B Breite | L Länge | t Materialstärke | A Querschnittsfläche | QSK Streckenlast Steuerkabel | Gewicht Gewicht je Lagermengeneinheit | Merken |
|---|---|---|---|---|---|---|---|---|
| RG 35-05S | 35 mm | 50 mm | 3000 mm | 0,75 mm | 15 cm² | 0,02 kN/m | 2,620 kg | |
| RG 35-10S | 35 mm | 100 mm | 3000 mm | 0,75 mm | 32 cm² | 0,05 kN/m | 3,500 kg | |
| RG 35-20S | 35 mm | 200 mm | 3000 mm | 0,75 mm | 67 cm² | 0,1 kN/m | 5,200 kg | |
| RG 35-30S | 35 mm | 300 mm | 3000 mm | 0,75 mm | 102 cm² | 0,15 kN/m | 6,000 kg |
Stahl, stück-/tauchfeuerverzinkt
| Artikel | H Höhe | B Breite | L Länge | t Materialstärke | A Querschnittsfläche | QSK Streckenlast Steuerkabel | Gewicht Gewicht je Lagermengeneinheit | Merken |
|---|---|---|---|---|---|---|---|---|
| RG 35-05F | 35 mm | 50 mm | 3000 mm | 0,75 mm | 15 cm² | 0,02 kN/m | 2,937 kg | |
| RG 35-10F | 35 mm | 100 mm | 3000 mm | 0,75 mm | 32 cm² | 0,05 kN/m | 3,820 kg | |
| RG 35-20F | 35 mm | 200 mm | 3000 mm | 0,75 mm | 67 cm² | 0,1 kN/m | 5,600 kg | |
| RG 35-30F | 35 mm | 300 mm | 3000 mm | 0,75 mm | 102 cm² | 0,15 kN/m | 7,600 kg |
Belastungsdiagramm
Detail- und Anwendungsbilder
Zubehör
Downloads
