Der Kabelrinnen-Vertikalbogen RVB 35 ermöglicht die flexible vertikale Richtungsänderung der Kabelführung. Er wird zusammen mit einem Kabelrinnen-Endblech REB in die Kabelrinne eingeschoben und am Boden sowie an den Seiten verschraubt. Der Vertikalbogen RVB 35 eignet sich für Kabelrinnen mit Seitenhöhen von 35 mm. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsanforderungen unterschiedlichster Anwendungsgebiete erfüllt werden.
DatenblattAusschreibungstexte
Den passenden Ausschreibungstext zu diesem Produkt finden Sie auf diesen Portalen:
Vorteile
- Ermöglicht eine flexible vertikale Richtungsänderung der Kabelführung
Artikel
Stahl, band-/sendzimirverzinkt

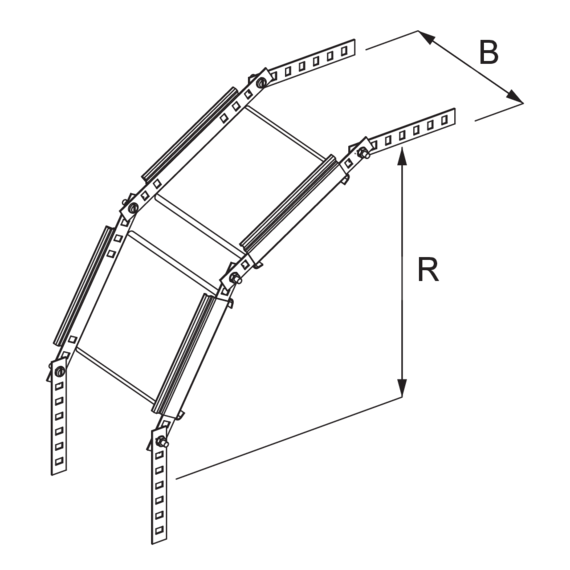

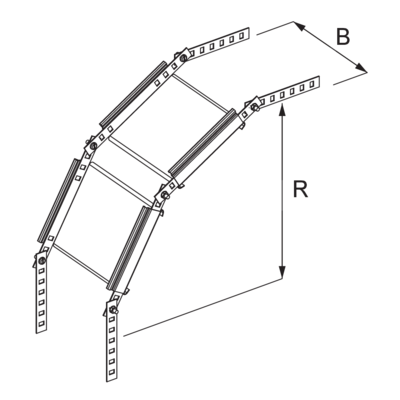

| Artikel | H Höhe | B Breite | R Radius | Richtung Richtungsänderung | α Winkel | G Gewicht je Lagermengeneinheit | inkl. Inklusiv-Zubehör anzeigen | Merken |
|---|---|---|---|---|---|---|---|---|
| RVB 35-10S | 35 mm | 100 mm | 280 mm | Steigend/Fallend | var. | 1,108 kg | ||
| RVB 35-20S | 35 mm | 200 mm | 280 mm | Steigend/Fallend | var. | 1,458 kg | ||
| RVB 35-30S | 35 mm | 300 mm | 280 mm | Steigend/Fallend | var. | 1,808 kg |
Stahl, stück-/tauchfeuerverzinkt
| Artikel | H Höhe | B Breite | R Radius | Richtung Richtungsänderung | α Winkel | G Gewicht je Lagermengeneinheit | inkl. Inklusiv-Zubehör anzeigen | Merken |
|---|---|---|---|---|---|---|---|---|
| RVB 35-10F | 35 mm | 100 mm | 280 mm | Steigend/Fallend | var. | 1,342 kg | ||
| RVB 35-20F | 35 mm | 200 mm | 280 mm | Steigend/Fallend | var. | 1,722 kg | ||
| RVB 35-30F | 35 mm | 300 mm | 280 mm | Steigend/Fallend | var. | 2,092 kg |
