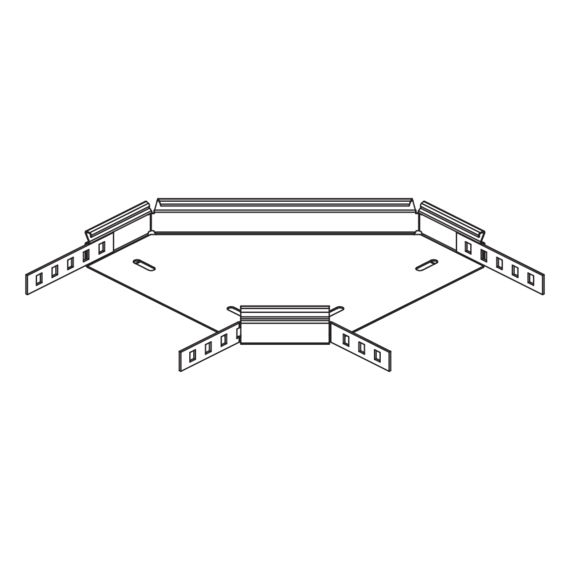

Die Kabelrinnen-Bögen RB 35 ermöglichen horizontale Richtungsänderungen der Kabelführung um 90°. Sie eignen sich für Kabelrinnen mit Seitenhöhen von 35 mm und verfügen über integrierte Seitenverbinder. Mithilfe eines Bodenverbinders VB wird der Bogen in die Kabelrinne eingeschoben und verschraubt. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsanforderungen unterschiedlichster Anwendungsgebiete erfüllt werden.
DatenblattAusschreibungstexte
Den passenden Ausschreibungstext zu diesem Produkt finden Sie auf diesen Portalen:
Vorteile
- Ermöglicht horizontale Richtungsänderungen der Kabelführung um 90°
Artikel
Stahl, band-/sendzimirverzinkt

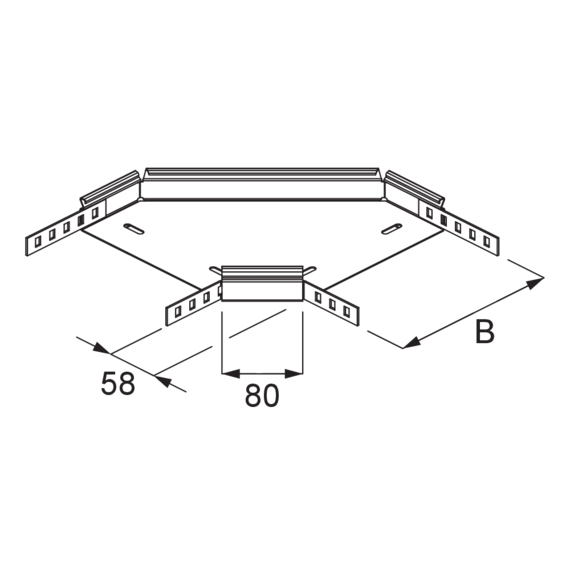

| Artikel | H Höhe | B Breite | Richtung Richtungsänderung | α Winkel | G Gewicht je Lagermengeneinheit | inkl. Inklusiv-Zubehör anzeigen | Merken |
|---|---|---|---|---|---|---|---|
| RB 35-05S | 35 mm | 50 mm | Horizontal | 90° | 0,311 kg | ||
| RB 35-10S | 35 mm | 100 mm | Horizontal | 90° | 0,478 kg | ||
| RB 35-20S | 35 mm | 200 mm | Horizontal | 90° | 0,894 kg | ||
| RB 35-30S | 35 mm | 300 mm | Horizontal | 90° | 1,491 kg |
Stahl, stück-/tauchfeuerverzinkt
| Artikel | H Höhe | B Breite | Richtung Richtungsänderung | α Winkel | G Gewicht je Lagermengeneinheit | inkl. Inklusiv-Zubehör anzeigen | Merken |
|---|---|---|---|---|---|---|---|
| RB 35-05F | 35 mm | 50 mm | Horizontal | 90° | 0,335 kg | ||
| RB 35-10F | 35 mm | 100 mm | Horizontal | 90° | 0,514 kg | ||
| RB 35-20F | 35 mm | 200 mm | Horizontal | 90° | 0,959 kg | ||
| RB 35-30F | 35 mm | 300 mm | Horizontal | 90° | 1,682 kg |
