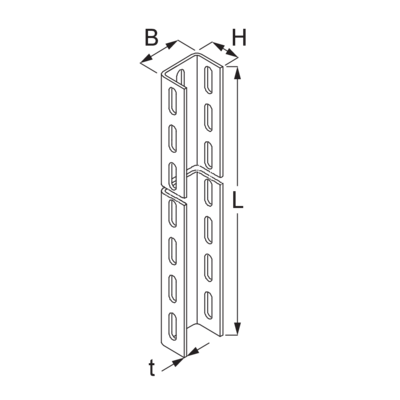

KHU 60 Konsolhalter, schwer, 60x40 mm

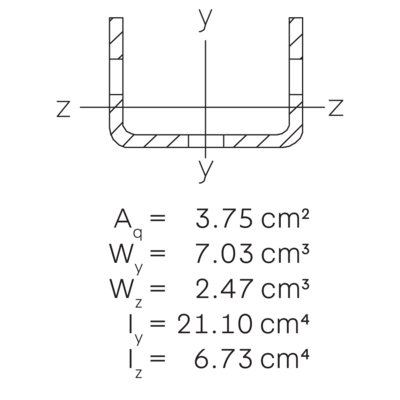

Der Konsolhalter KHU 60 lässt sich aufgrund seiner durchgehenden, dreiseitigen Lochung unkompliziert als Konstruktionsprofil verwenden. Er besteht aus einem U-Profil 60 x 40 mm (Materialstärke 4 mm). Durch den Einsatz des Stützstücks lassen sich höhere Traglasten realisieren. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsanforderungen unterschiedlichster Anwendungsgebiete erfüllt werden.

Datenblatt

Ausschreibungstexte

Den passenden Ausschreibungstext zu diesem Produkt finden Sie auf diesen Portalen:

Jetzt Rückruf vereinbaren

Artikel

Stahl, galvanisch verzinkt

Artikel	H Höhe	B Breite	L Länge	H_P Profilhöhe	B_P Profilbreite	Gewicht Gewicht je Lagermengeneinheit
KHU 60-06GV	40 mm	60 mm	600 mm	40 mm	60 mm	2,030 kg
KHU 60-07GV	40 mm	60 mm	700 mm	40 mm	60 mm	2,300 kg
KHU 60-08GV	40 mm	60 mm	800 mm	40 mm	60 mm	2,630 kg
KHU 60-15GV	40 mm	60 mm	1500 mm	40 mm	60 mm	4,920 kg
KHU 60-20GV	40 mm	60 mm	2000 mm	40 mm	60 mm	6,560 kg
KHU 60-30GV	40 mm	60 mm	3000 mm	40 mm	60 mm	9,840 kg

Stahl, stück-/tauchfeuerverzinkt

Artikel	H Höhe	B Breite	L Länge	H_P Profilhöhe	B_P Profilbreite	Gewicht Gewicht je Lagermengeneinheit
KHU 60-02F	40 mm	60 mm	200 mm	40 mm	60 mm	0,700 kg
KHU 60-03F	40 mm	60 mm	300 mm	40 mm	60 mm	1,050 kg
KHU 60-04F	40 mm	60 mm	400 mm	40 mm	60 mm	1,400 kg
KHU 60-05F	40 mm	60 mm	500 mm	40 mm	60 mm	1,750 kg
KHU 60-06F	40 mm	60 mm	600 mm	40 mm	60 mm	2,110 kg
KHU 60-07F	40 mm	60 mm	700 mm	40 mm	60 mm	2,460 kg
KHU 60-08F	40 mm	60 mm	800 mm	40 mm	60 mm	2,810 kg
KHU 60-09F	40 mm	60 mm	900 mm	40 mm	60 mm	3,160 kg
KHU 60-10F	40 mm	60 mm	1000 mm	40 mm	60 mm	3,510 kg
KHU 60-11F	40 mm	60 mm	1100 mm	40 mm	60 mm	3,860 kg
KHU 60-12F	40 mm	60 mm	1200 mm	40 mm	60 mm	4,210 kg
KHU 60-13F	40 mm	60 mm	1300 mm	40 mm	60 mm	4,560 kg
KHU 60-14F	40 mm	60 mm	1400 mm	40 mm	60 mm	4,910 kg
KHU 60-15F	40 mm	60 mm	1500 mm	40 mm	60 mm	5,260 kg
KHU 60-20F	40 mm	60 mm	2000 mm	40 mm	60 mm	7,020 kg
KHU 60-30F	40 mm	60 mm	3000 mm	40 mm	60 mm	10,530 kg
KHU 60-60F	40 mm	60 mm	6000 mm	40 mm	60 mm	21,100 kg

Edelstahl, Werkstoff Nr. 1.4301 (V2A)

Artikel	H Höhe	B Breite	L Länge	H_P Profilhöhe	B_P Profilbreite	Gewicht Gewicht je Lagermengeneinheit
KHU 60-02E	40 mm	60 mm	200 mm	40 mm	60 mm	0,700 kg
KHU 60-03E	40 mm	60 mm	300 mm	40 mm	60 mm	1,060 kg
KHU 60-04E	40 mm	60 mm	400 mm	40 mm	60 mm	1,410 kg
KHU 60-05E	40 mm	60 mm	500 mm	40 mm	60 mm	1,760 kg
KHU 60-06E	40 mm	60 mm	600 mm	40 mm	60 mm	2,120 kg
KHU 60-07E	40 mm	60 mm	700 mm	40 mm	60 mm	2,470 kg
KHU 60-08E	40 mm	60 mm	800 mm	40 mm	60 mm	2,830 kg
KHU 60-09E	40 mm	60 mm	900 mm	40 mm	60 mm	3,180 kg
KHU 60-10E	40 mm	60 mm	1000 mm	40 mm	60 mm	3,520 kg
KHU 60-11E	40 mm	60 mm	1100 mm	40 mm	60 mm	3,880 kg
KHU 60-12E	40 mm	60 mm	1200 mm	40 mm	60 mm	4,240 kg
KHU 60-13E	40 mm	60 mm	1300 mm	40 mm	60 mm	4,590 kg
KHU 60-14E	40 mm	60 mm	1400 mm	40 mm	60 mm	4,940 kg
KHU 60-15E	40 mm	60 mm	1500 mm	40 mm	60 mm	5,290 kg
KHU 60-20E	40 mm	60 mm	2000 mm	40 mm	60 mm	7,060 kg
KHU 60-30E	40 mm	60 mm	3000 mm	40 mm	60 mm	9,900 kg
KHU 60-60E	40 mm	60 mm	6000 mm	40 mm	60 mm	19,930 kg

Edelstahl, Werkstoff Nr. 1.4571/1.4404 (V4A)

Artikel	H Höhe	B Breite	L Länge	H_P Profilhöhe	B_P Profilbreite	Gewicht Gewicht je Lagermengeneinheit
KHU 60-02E4	40 mm	60 mm	200 mm	40 mm	60 mm	0,700 kg
KHU 60-03E4	40 mm	60 mm	300 mm	40 mm	60 mm	1,060 kg
KHU 60-04E4	40 mm	60 mm	400 mm	40 mm	60 mm	1,410 kg
KHU 60-05E4	40 mm	60 mm	500 mm	40 mm	60 mm	1,760 kg
KHU 60-06E4	40 mm	60 mm	600 mm	40 mm	60 mm	2,120 kg
KHU 60-07E4	40 mm	60 mm	700 mm	40 mm	60 mm	2,470 kg
KHU 60-08E4	40 mm	60 mm	800 mm	40 mm	60 mm	2,830 kg
KHU 60-09E4	40 mm	60 mm	900 mm	40 mm	60 mm	3,180 kg
KHU 60-10E4	40 mm	60 mm	1000 mm	40 mm	60 mm	3,520 kg
KHU 60-11E4	40 mm	60 mm	1100 mm	40 mm	60 mm	3,880 kg
KHU 60-12E4	40 mm	60 mm	1200 mm	40 mm	60 mm	4,240 kg
KHU 60-13E4	40 mm	60 mm	1300 mm	40 mm	60 mm	4,590 kg
KHU 60-14E4	40 mm	60 mm	1400 mm	40 mm	60 mm	4,940 kg
KHU 60-15E4	40 mm	60 mm	1500 mm	40 mm	60 mm	5,290 kg
KHU 60-20E4	40 mm	60 mm	2000 mm	40 mm	60 mm	7,020 kg
KHU 60-30E4	40 mm	60 mm	3000 mm	40 mm	60 mm	10,530 kg
KHU 60-60E4	40 mm	60 mm	6000 mm	40 mm	60 mm	19,930 kg
