RI 60 Installationsrinne, gelocht, Höhe = 60 mm

Die Installationskabelrinnen RI 60 haben eine Seitenhöhe von 60 mm und sind in Bahnbreiten von 50 bis 300 mm erhältlich. Die Standardlänge beträgt 3000 mm. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsanforderungen unterschiedlichster Anwendungsgebiete erfüllt werden.

Datenblatt

Ausschreibungstexte

Den passenden Ausschreibungstext zu diesem Produkt finden Sie auf diesen Portalen:

Betreten verboten

Jetzt Rückruf vereinbaren

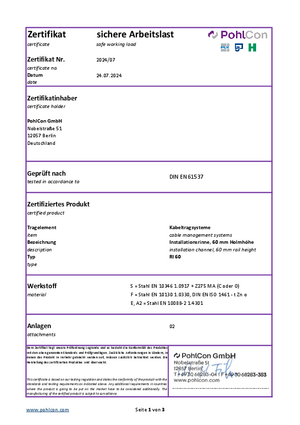

Zulassungen & Zertifikate

Elektr. Leitfähigkeit geprüft nach DIN EN 61537

Artikel

Stahl, band-/sendzimirverzinkt

Artikel	H Höhe	B Breite	L Länge	t Materialstärke	A Querschnittsfläche	Q_SK Streckenlast Steuerkabel	Gewicht Gewicht je Lagermengeneinheit
RI 60-05S	60 mm	50 mm	3000 mm	1,00 mm	28 cm²	0,04 kN/m	3,600 kg
RI 60-10S	60 mm	100 mm	3000 mm	1,00 mm	58 cm²	0,09 kN/m	4,635 kg
RI 60-15S	60 mm	150 mm	3000 mm	1,00 mm	118 cm²	0,18 kN/m	5,600 kg
RI 60-20S	60 mm	200 mm	3000 mm	1,00 mm	178 cm²	0,27 kN/m	6,200 kg
RI 60-30S	60 mm	300 mm	3000 mm	1,00 mm	238 cm²	0,36 kN/m	8,700 kg

Stahl, stück-/tauchfeuerverzinkt

Artikel	H Höhe	B Breite	L Länge	t Materialstärke	A Querschnittsfläche	Q_SK Streckenlast Steuerkabel	Gewicht Gewicht je Lagermengeneinheit
RI 60-05F	60 mm	50 mm	3000 mm	1,00 mm	28 cm²	0,04 kN/m	3,790 kg
RI 60-10F	60 mm	100 mm	3000 mm	1,00 mm	58 cm²	0,09 kN/m	4,850 kg
RI 60-15F	60 mm	150 mm	3000 mm	1,00 mm	118 cm²	0,18 kN/m	6,150 kg
RI 60-20F	60 mm	200 mm	3000 mm	1,00 mm	178 cm²	0,27 kN/m	6,780 kg
RI 60-30F	60 mm	300 mm	3000 mm	1,00 mm	238 cm²	0,36 kN/m	9,250 kg

Edelstahl, Werkstoff Nr. 1.4301 (V2A)

Artikel	H Höhe	B Breite	L Länge	t Materialstärke	A Querschnittsfläche	Q_SK Streckenlast Steuerkabel	Gewicht Gewicht je Lagermengeneinheit
RI 60-05E	60 mm	50 mm	3000 mm	1,00 mm	28 cm²	0,04 kN/m	3,486 kg
RI 60-10E	60 mm	100 mm	3000 mm	1,00 mm	58 cm²	0,09 kN/m	4,510 kg
RI 60-15E	60 mm	150 mm	3000 mm	1,00 mm	118 cm²	0,18 kN/m	5,780 kg
RI 60-20E	60 mm	200 mm	3000 mm	1,00 mm	178 cm²	0,27 kN/m	6,200 kg
RI 60-30E	60 mm	300 mm	3000 mm	1,00 mm	238 cm²	0,36 kN/m	8,700 kg

Edelstahl, Werkstoff Nr. 1.4571/1.4404 (V4A)

Artikel	H Höhe	B Breite	L Länge	t Materialstärke	A Querschnittsfläche	Q_SK Streckenlast Steuerkabel	Gewicht Gewicht je Lagermengeneinheit
RI 60-05E4	60 mm	50 mm	3000 mm	1,00 mm	28 cm²	0,04 kN/m	3,486 kg
RI 60-10E4	60 mm	100 mm	3000 mm	1,00 mm	58 cm²	0,09 kN/m	4,510 kg
RI 60-15E4	60 mm	150 mm	3000 mm	1,00 mm	118 cm²	0,18 kN/m	5,780 kg
RI 60-20E4	60 mm	200 mm	3000 mm	1,00 mm	178 cm²	0,27 kN/m	6,200 kg
RI 60-30E4	60 mm	300 mm	3000 mm	1,00 mm	238 cm²	0,36 kN/m	8,700 kg

Belastungsdiagramm

Detail- und Anwendungsbilder

Zubehör

RID

Installationskabelrinnen-Deckel

RIDR

Installationskabelrinnen-Deckel mit Drehriegeln

RIK 60

Installationskabelrinnen-Kreuzung, Höhe = 60 mm

RIB 60

Installationskabelrinnen-Bogen, Höhe = 60 mm

RIA 60

Installationskabelrinnen-Abzweig, Höhe = 60 mm

RITR 60

Installationskabelrinnen-Trennsteg, Höhe = 58 mm

RIV 60

Installationskabelrinnen-Verbinder, Höhe = 45 mm

Kabelrinnen-Abgangsblech
