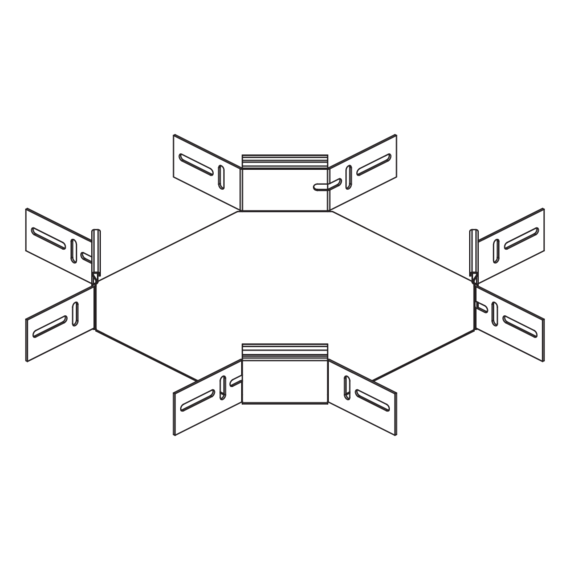

RIK 60 Installationskabelrinnen-Kreuzung, Höhe = 60 mm

Die Installationskabelrinnen-Kreuzung RIK 60 ermöglicht den Anschluss von vier Kabelrinnen und damit die horizontale Richtungsänderung der Kabelführung. Sie hat integrierte Seitenverbinder und wird zusammen mit Bodenverbindern VB in die Kabelrinnen geschoben und verschraubt. Die Kreuzung eignet sich für Installationskabelrinnen mit einer Seitenhöhe von 60 mm und besteht aus sendzimir-feuerverzinktem Stahl.

Datenblatt

Ausschreibungstexte

Den passenden Ausschreibungstext zu diesem Produkt finden Sie auf diesen Portalen:

Jetzt Rückruf vereinbaren

Vorteile

Ermöglicht horizontale Änderung der Kabelführung in vier Richtungen
Geeignet für Installationskabelrinnen

Artikel

Stahl, band-/sendzimirverzinkt

Artikel	H Höhe	B1 Breite 1	B2 Breite 2	G Gewicht je Lagermengeneinheit
RIK 60-05S	60 mm	50 mm	50 mm	1,174 kg
RIK 60-10-05S	60 mm	100 mm	50 mm	1,254 kg
RIK 60-10S	60 mm	100 mm	100 mm	1,359 kg
RIK 60-20-10S	60 mm	200 mm	100 mm	1,569 kg
RIK 60-20S	60 mm	200 mm	200 mm	1,878 kg
RIK 60-30-20S	60 mm	300 mm	200 mm	2,186 kg
RIK 60-30S	60 mm	300 mm	300 mm	2,592 kg

Stahl, stück-/tauchfeuerverzinkt

Artikel	H Höhe	B1 Breite 1	B2 Breite 2	G Gewicht je Lagermengeneinheit
RIK 60-05F	60 mm	50 mm	50 mm	1,260 kg
RIK 60-10-05F	60 mm	100 mm	50 mm	1,346 kg
RIK 60-10F	60 mm	100 mm	100 mm	1,458 kg
RIK 60-20-10F	60 mm	200 mm	100 mm	1,683 kg
RIK 60-20F	60 mm	200 mm	200 mm	2,014 kg
RIK 60-30-20F	60 mm	300 mm	200 mm	2,343 kg
RIK 60-30F	60 mm	300 mm	300 mm	2,778 kg

Edelstahl, Werkstoff Nr. 1.4301 (V2A)

Artikel	H Höhe	B1 Breite 1	B2 Breite 2	G Gewicht je Lagermengeneinheit
RIK 60-05E	60 mm	50 mm	50 mm	1,023 kg
RIK 60-10-05E	60 mm	100 mm	50 mm	1,104 kg
RIK 60-10E	60 mm	100 mm	100 mm	1,210 kg
RIK 60-20-10E	60 mm	200 mm	100 mm	1,421 kg
RIK 60-20E	60 mm	200 mm	200 mm	1,731 kg
RIK 60-30-20E	60 mm	300 mm	200 mm	2,041 kg
RIK 60-30E	60 mm	300 mm	300 mm	2,450 kg

Detail- und Anwendungsbilder

Zubehör

RKD

Kabelrinnen-Kreuzung-Deckel

RKDR

Kabelrinnen-Kreuzung-Deckel mit Drehriegeln

RIKDS

Installationskabelrinnen-Kreuzungsdeckel, schwer

Bodenverbinder

RTRV 60

Kabelrinnen-Trennsteg, variabel, Höhe = 50 mm
