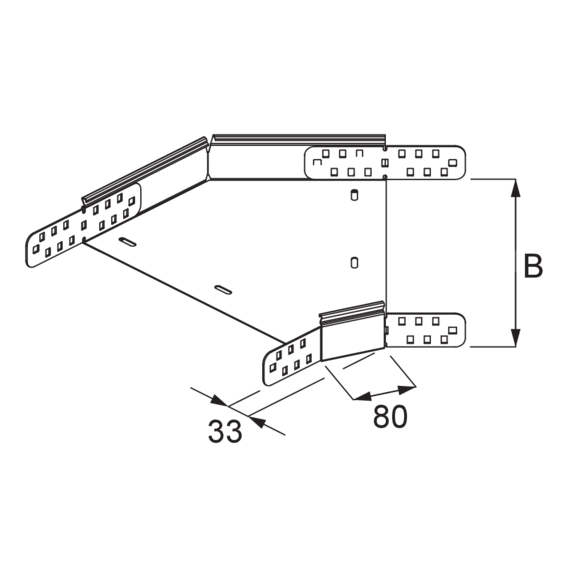

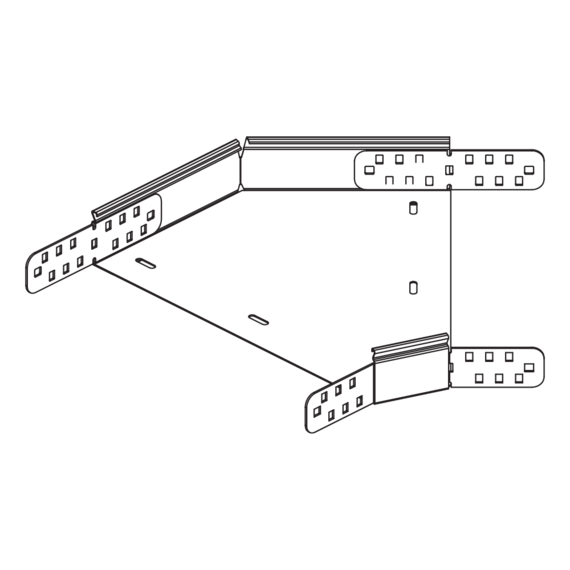

Die Kabelrinnen-Bögen RB45 60 ermöglichen horizontale Richtungsänderungen der Kabelführung um 45°. Sie eignen sich für Kabelrinnen mit Seitenhöhen von 60 mm und verfügen über integrierte Seitenverbinder. Mithilfe eines Bodenverbinders VB wird der Bogen in die Kabelrinne eingeschoben und verschraubt. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsanforderungen unterschiedlichster Anwendungsgebiete erfüllt werden.
DatenblattAusschreibungstexte
Den passenden Ausschreibungstext zu diesem Produkt finden Sie auf diesen Portalen:
Vorteile
- Ermöglicht horizontale Richtungsänderungen der Kabelführung um 45°
Artikel
Stahl, band-/sendzimirverzinkt
| Artikel | B Breite | H Höhe | Richtung Richtungsänderung | α Winkel | G Gewicht je Lagermengeneinheit | inkl. Inklusiv-Zubehör anzeigen | Merken |
|---|---|---|---|---|---|---|---|
| RB45 60-10S | 100 mm | 60 mm | Horizontal | 45° | 0,692 kg | ||
| RB45 60-15S | 150 mm | 60 mm | Horizontal | 45° | 0,815 kg | ||
| RB45 60-20S | 200 mm | 60 mm | Horizontal | 45° | 0,961 kg | ||
| RB45 60-30S | 300 mm | 60 mm | Horizontal | 45° | 1,374 kg | ||
| RB45 60-40S | 400 mm | 60 mm | Horizontal | 45° | 1,809 kg | ||
| RB45 60-50S | 500 mm | 60 mm | Horizontal | 45° | 2,324 kg | ||
| RB45 60-60S | 600 mm | 60 mm | Horizontal | 45° | 2,924 kg |
Stahl, stück-/tauchfeuerverzinkt
| Artikel | B Breite | H Höhe | Richtung Richtungsänderung | α Winkel | G Gewicht je Lagermengeneinheit | inkl. Inklusiv-Zubehör anzeigen | Merken |
|---|---|---|---|---|---|---|---|
| RB45 60-10F | 100 mm | 60 mm | Horizontal | 45° | 0,742 kg | ||
| RB45 60-20F | 200 mm | 60 mm | Horizontal | 45° | 1,030 kg | ||
| RB45 60-30F | 300 mm | 60 mm | Horizontal | 45° | 1,472 kg | ||
| RB45 60-40F | 400 mm | 60 mm | Horizontal | 45° | 1,938 kg | ||
| RB45 60-50F | 500 mm | 60 mm | Horizontal | 45° | 2,489 kg | ||
| RB45 60-60F | 600 mm | 60 mm | Horizontal | 45° | 3,131 kg |
Edelstahl, Werkstoff Nr. 1.4301 (V2A)
| Artikel | B Breite | H Höhe | Richtung Richtungsänderung | α Winkel | G Gewicht je Lagermengeneinheit | inkl. Inklusiv-Zubehör anzeigen | Merken |
|---|---|---|---|---|---|---|---|
| RB45 60-10E | 100 mm | 60 mm | Horizontal | 45° | 0,614 kg | ||
| RB45 60-20E | 200 mm | 60 mm | Horizontal | 45° | 0,884 kg | ||
| RB45 60-30E | 300 mm | 60 mm | Horizontal | 45° | 1,286 kg | ||
| RB45 60-40E | 400 mm | 60 mm | Horizontal | 45° | 1,724 kg | ||
| RB45 60-50E | 500 mm | 60 mm | Horizontal | 45° | 2,242 kg | ||
| RB45 60-60E | 600 mm | 60 mm | Horizontal | 45° | 2,845 kg |
Edelstahl, Werkstoff Nr. 1.4571/1.4404 (V4A)
| Artikel | B Breite | H Höhe | Richtung Richtungsänderung | α Winkel | G Gewicht je Lagermengeneinheit | inkl. Inklusiv-Zubehör anzeigen | Merken |
|---|---|---|---|---|---|---|---|
| RB45 60-10E4 | 100 mm | 60 mm | Horizontal | 45° | 0,625 kg | ||
| RB45 60-20E4 | 200 mm | 60 mm | Horizontal | 45° | 0,900 kg | ||
| RB45 60-30E4 | 300 mm | 60 mm | Horizontal | 45° | 1,306 kg | ||
| RB45 60-40E4 | 400 mm | 60 mm | Horizontal | 45° | 1,750 kg | ||
| RB45 60-50E4 | 500 mm | 60 mm | Horizontal | 45° | 2,274 kg | ||
| RB45 60-60E4 | 600 mm | 60 mm | Horizontal | 45° | 2,885 kg |
