Die Kabelrinnen-Bogen-Deckel RBD45 eignen sich für Kabelrinnen-Bögen RB45 und schützen sie vor Schmutz und Feuchtigkeit. Sie rasten formschlüssig auf den Seitenholmen ein. Sollen die Deckel im Freien eingesetzt werden, sind zusätzliche Sicherungswinkel gegen Windeinflüsse nötig. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsanforderungen unterschiedlichster Anwendungsgebiete erfüllt werden.
DatenblattAusschreibungstexte
Den passenden Ausschreibungstext zu diesem Produkt finden Sie auf diesen Portalen:
Vorteile
- Schutz des Kabelrinnen-Bogens RB45 vor äußeren Einflüssen
- Leichte Montage ohne weiteres Werkzeug: Einrasten des Deckels auf dem Bogen
Artikel
Stahl, band-/sendzimirverzinkt

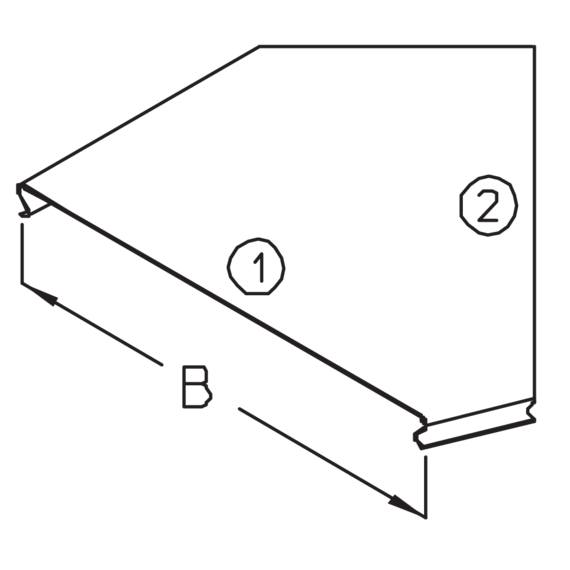

| Artikel | B Breite | Richtung Richtungsänderung | α Winkel | G Gewicht je Lagermengeneinheit | Merken |
|---|---|---|---|---|---|
| RBD45 10S | 106 mm | Horizontal | 45° | 0,110 kg | |
| RBD45 20S | 206 mm | Horizontal | 45° | 0,245 kg | |
| RBD45 30S | 306 mm | Horizontal | 45° | 0,555 kg | |
| RBD45 40S | 406 mm | Horizontal | 45° | 1,005 kg | |
| RBD45 50S | 506 mm | Horizontal | 45° | 1,500 kg | |
| RBD45 60S | 606 mm | Horizontal | 45° | 1,995 kg |
Stahl, stück-/tauchfeuerverzinkt
| Artikel | B Breite | Richtung Richtungsänderung | α Winkel | G Gewicht je Lagermengeneinheit | Merken |
|---|---|---|---|---|---|
| RBD45 10F | 106 mm | Horizontal | 45° | 0,120 kg | |
| RBD45 20F | 206 mm | Horizontal | 45° | 0,265 kg | |
| RBD45 30F | 306 mm | Horizontal | 45° | 0,640 kg | |
| RBD45 40F | 406 mm | Horizontal | 45° | 0,980 kg | |
| RBD45 50F | 506 mm | Horizontal | 45° | 1,630 kg | |
| RBD45 60F | 606 mm | Horizontal | 45° | 2,175 kg |
Edelstahl, Werkstoff Nr. 1.4301 (V2A)
| Artikel | B Breite | Richtung Richtungsänderung | α Winkel | G Gewicht je Lagermengeneinheit | Merken |
|---|---|---|---|---|---|
| RBD45 10E | 106 mm | Horizontal | 45° | 0,110 kg | |
| RBD45 20E | 206 mm | Horizontal | 45° | 0,260 kg | |
| RBD45 30E | 306 mm | Horizontal | 45° | 0,570 kg | |
| RBD45 40E | 406 mm | Horizontal | 45° | 0,880 kg | |
| RBD45 50E | 506 mm | Horizontal | 45° | 1,570 kg | |
| RBD45 60E | 606 mm | Horizontal | 45° | 2,130 kg |
