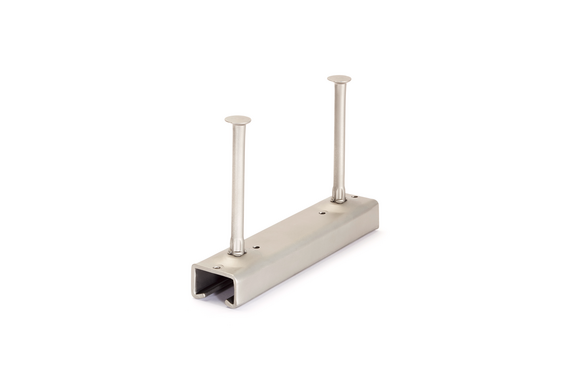

JTA K 53/34 Ankerschiene, kaltgeformt, mit Rund- oder I-Anker

Die Ankerschiene JTA K 53/34 ist europaweit zugelassen mit ETA-09/0338. Außerdem besitzt sie die Umwelt-Produktdeklaration EPD-JDL-20200260-IBB1-DE. Sie wird aus feuerverzinktem Stahl (fv) oder Edelstahl (A4) hergestellt. Sie ist in jeder gewünschten Länge bis maximal 6 m lieferbar und wird mit den Schrauben JB M10 - JB M20 gepaart. Die Profilbreite beträgt 53 mm, die Profilhöhe 34 mm. Die Füllung ist aus Polyethylen (PE).

Datenblatt

Ausschreibungstexte

Den passenden Ausschreibungstext zu diesem Produkt finden Sie auf diesen Portalen:

Europäische Technische Bewertung: ETA-09/0338

Brandschutz

Umweltproduktdeklaration (EPD): EPD-JDL-20200260-IBB1-DE

Jetzt Rückruf vereinbaren

Zulassungen & Zertifikate

Europaweit zugelassen mit ETA-09/0338
Umwelt-Produktdeklaration EPD-JDL-20200260-IBB1-DE

Artikel

Stahl, stück-/tauchfeuerverzinkt

Artikel	H Einbauhöhe	L Länge	H_P Profilhöhe	B_P Profilbreite	Anzahl der Anker	Gewicht Gewicht je Lagermengeneinheit
JTAK5334-0150-FVKCE	170 mm	150 mm	34 mm	53 mm	2 Stk	1,065 kg
JTAK5334-0200-FVKCE	170 mm	200 mm	34 mm	53 mm	2 Stk	1,312 kg
JTAK5334-0250-FVKCE	170 mm	250 mm	34 mm	53 mm	2 Stk	1,559 kg
JTAK5334-0300-3A-FVKCE	170 mm	300 mm	34 mm	53 mm	1,968 kg
JTAK5334-0300-FVKCE	170 mm	300 mm	34 mm	53 mm	2 Stk	1,805 kg
JTAK5334-0350-FVKCE	170 mm	350 mm	34 mm	53 mm	3 Stk	2,215 kg
JTAK5334-0400-FVKCE	170 mm	400 mm	34 mm	53 mm	3 Stk	2,462 kg
JTAK5334-0550-FVKCE	170 mm	550 mm	34 mm	53 mm	3 Stk	3,202 kg
JTAK5334-0800-FVKCE	170 mm	800 mm	34 mm	53 mm	4 Stk	4,598 kg
JTAK5334-1050-FVKCE	170 mm	1050 mm	34 mm	53 mm	5 Stk	5,995 kg
JTAK5334-3000-FVKCE	170 mm	3000 mm	34 mm	53 mm	13 Stk	16,920 kg
JTAK5334-6000-FVKCE	170 mm	6000 mm	34 mm	53 mm	25 Stk	5,613 kg

Edelstahl, Werkstoff Nr. 1.4571/1.4404 (V4A)

Artikel	H Einbauhöhe	L Länge	H_P Profilhöhe	B_P Profilbreite	Anzahl der Anker	Gewicht Gewicht je Lagermengeneinheit
JTAK5334-0150-A4KCE	170 mm	150 mm	34 mm	53 mm	2 Stk	0,939 kg
JTAK5334-0200-A4KCE	170 mm	200 mm	34 mm	53 mm	2 Stk	1,170 kg
JTAK5334-0250-A4KCE	170 mm	250 mm	34 mm	53 mm	2 Stk	1,400 kg
JTAK5334-0300-A4KCE	170 mm	300 mm	34 mm	53 mm	3 Stk	1,630 kg
JTAK5334-0350-A4KCE	170 mm	350 mm	34 mm	53 mm	3 Stk	1,980 kg
JTAK5334-0400-A4KCE	170 mm	400 mm	34 mm	53 mm	3 Stk	2,210 kg
JTAK5334-0550-A4KCE	170 mm	550 mm	34 mm	53 mm	3 Stk	2,900 kg
JTAK5334-0800-A4KCE	170 mm	800 mm	34 mm	53 mm	4 Stk	4,170 kg
JTAK5334-1050-A4KCE	170 mm	1050 mm	34 mm	53 mm	5 Stk	5,440 kg
JTAK5334-3000-A4KCE	170 mm	3000 mm	34 mm	53 mm	13 Stk	15,370 kg
JTAK5334-6000-A4KCE	170 mm	6000 mm	34 mm	53 mm	25 Stk	5,101 kg

Passende Schrauben

Zubehör

JGM B

Hakenkopf-Gleitmutter, Gewindeplatte zur Abstandsmontage
