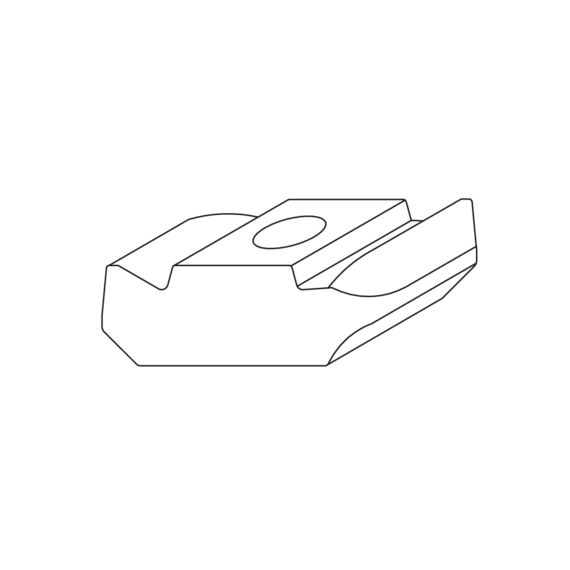

Hakenkopf-Gleitmuttern JGM B sind Gewindeplatten, die an jeder Stelle der entsprechenden Anker- oder Montageschiene eingesetzt werden. Durch eine 90°-Drehung nach dem Einlegen oder Einkippen steht die Gewindebohrung mittig. Gleitmuttern werden zur Abstandsmontage mit langen Schrauben oder Gewindestäben verwendet. Beim Eindrehen des Gewindestabes verkanten die Gleitmuttern und schaffen eine effiziente Verbindung ohne zusätzliches Kontern. Die Hakenkopf-Gleitmuttern JGM B sind formgenau geschmiedet und können sich daher nicht zurückdrehen. Sie sind aus galvanisch verzinktem Stahl oder Edelstahl (A4) sowie in verschiedenen Gewinden erhältlich und passen zu zahlreichen Schienen.
DatenblattAusschreibungstexte
Den passenden Ausschreibungstext zu diesem Produkt finden Sie auf diesen Portalen:
Artikel
| Artikel | H Höhe | B Breite | L Länge | MG Gewindemaß (metrisch) | G Gewicht je Lagermengeneinheit | Merken |
|---|---|---|---|---|---|---|
| GGB10 A4 | 16 mm | 21 mm | 41 mm | M10 | 0,087 kg | |
| GGB10 GV | 16 mm | 21 mm | 41 mm | M10 | 0,086 kg | |
| GGB12 A4 | 16 mm | 21 mm | 41 mm | M12 | 0,082 kg | |
| GGB12 GV | 16 mm | 21 mm | 41 mm | M12 | 0,088 kg | |
| GGB16 A4 | 16 mm | 26 mm | 41 mm | M16 | 0,090 kg | |
| GGB16 GV | 16 mm | 26 mm | 41 mm | M16 | 0,085 kg | |
| GGB6 A4 | 16 mm | 21 mm | 41 mm | M6 | 0,081 kg | |
| GGB6 GV | 16 mm | 21 mm | 41 mm | M6 | 0,091 kg | |
| GGB8 A4 | 16 mm | 21 mm | 41 mm | M8 | 0,083 kg | |
| GGB8 GV | 16 mm | 21 mm | 41 mm | M8 | 0,088 kg |
