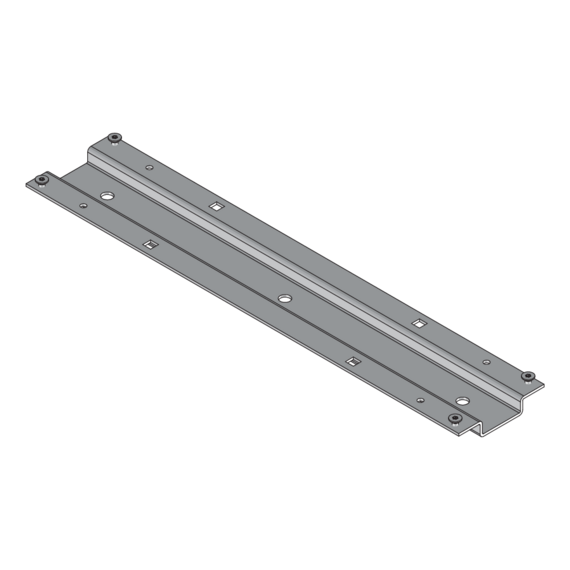

Das Bauteil UBSFQTF ist eine Quertraverse für den Estrichbündigen Kanal UBSF. Sie dient der Befestigung von Deckeln und gleichzeitig zur Aufnahme von Lasten sowie zur Unterstützung von Deckelstößen bei Formteilen. Die Quertraverse ist aus feuerverzinktem Stahlblech gefertigt und in verschiedenen Breiten erhältlich. Das Bauteil entspricht der DIN EN 50085 – der europäischen Norm für Elektroinstallationskanalsysteme, und ist vom VDE geprüft und zertifiziert.
DatenblattAusschreibungstexte
Den passenden Ausschreibungstext zu diesem Produkt finden Sie auf diesen Portalen:
Belastungsanforderungen gemäß: DIN EN 50085
Artikel
Stahl, band-/sendzimirverzinkt
| Artikel | H Höhe | B Breite | Gewicht Gewicht je Lagermengeneinheit | Merken |
|---|---|---|---|---|
| UBSFQTF 20S | 13 mm | 200 mm | 0,262 kg | |
| UBSFQTF 30S | 13 mm | 300 mm | 0,405 kg | |
| UBSFQTF 40S | 13 mm | 400 mm | 0,551 kg | |
| UBSFQTF 50S | 13 mm | 500 mm | 0,698 kg | |
| UBSFQTF 60S | 13 mm | 600 mm | 0,845 kg |
