WPL 150 Weitspannkabelleiter, Höhe = 150 mm

Die Weitspannkabelleitern WPL 150 haben eine Holmhöhe von 150 mm und sind in Bahnbreiten von 200 bis 600 mm erhältlich. Die Standardlänge beträgt 6000 mm. Die Sprossen bestehen aus gelochten Profilschienen. Die Weitspann-Holmstützen sind zur Befestigung auf der Unterkonstruktion zu verwenden. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsanforderungen unterschiedlichster Anwendungsgebiete erfüllt werden.

Datenblatt

Ausschreibungstexte

Den passenden Ausschreibungstext zu diesem Produkt finden Sie auf diesen Portalen:

Betreten verboten

Jetzt Rückruf vereinbaren

Artikel

Stahl, band-/sendzimirverzinkt

Artikel	H Höhe	Holmhöhe	B Breite	L Länge	t Materialstärke	Q_LK Streckenlast Leistungskabel	A Querschnittsfläche	G Gewicht je Lagermengeneinheit
WPL 150-20S	150 mm	150 mm	200 mm	6000 mm	1,75 mm	0,72 kN/m	256 cm²	35,840 kg
WPL 150-30S	150 mm	150 mm	300 mm	6000 mm	1,75 mm	1,08 kN/m	384 cm²	37,100 kg
WPL 150-40S	150 mm	150 mm	400 mm	6000 mm	1,75 mm	1,43 kN/m	512 cm²	38,370 kg
WPL 150-50S	150 mm	150 mm	500 mm	6000 mm	1,75 mm	1,79 kN/m	640 cm²	39,630 kg
WPL 150-60S	150 mm	150 mm	600 mm	6000 mm	1,75 mm	2,15 kN/m	768 cm²	40,890 kg

Stahl, stück-/tauchfeuerverzinkt

Artikel	H Höhe	Holmhöhe	B Breite	L Länge	t Materialstärke	Q_LK Streckenlast Leistungskabel	A Querschnittsfläche	G Gewicht je Lagermengeneinheit
WPL 150-20F	150 mm	150 mm	200 mm	6000 mm	1,75 mm	0,72 kN/m	256 cm²	38,350 kg
WPL 150-30F	150 mm	150 mm	300 mm	6000 mm	1,75 mm	1,08 kN/m	384 cm²	39,700 kg
WPL 150-40F	150 mm	150 mm	400 mm	6000 mm	1,75 mm	1,43 kN/m	512 cm²	41,050 kg
WPL 150-50F	150 mm	150 mm	500 mm	6000 mm	1,75 mm	1,79 kN/m	640 cm²	42,400 kg
WPL 150-60F	150 mm	150 mm	600 mm	6000 mm	1,75 mm	2,15 kN/m	768 cm²	43,760 kg

Edelstahl, Werkstoff Nr. 1.4301 (V2A)

Artikel	H Höhe	Holmhöhe	B Breite	L Länge	t Materialstärke	Q_LK Streckenlast Leistungskabel	A Querschnittsfläche	G Gewicht je Lagermengeneinheit
WPL 150-20E	150 mm	150 mm	200 mm	6000 mm	1,75 mm	0,72 kN/m	256 cm²	38,050 kg
WPL 150-30E	150 mm	150 mm	300 mm	6000 mm	1,75 mm	1,08 kN/m	384 cm²	39,820 kg
WPL 150-40E	150 mm	150 mm	400 mm	6000 mm	1,75 mm	1,43 kN/m	512 cm²	41,600 kg
WPL 150-50E	150 mm	150 mm	500 mm	6000 mm	1,75 mm	1,79 kN/m	640 cm²	43,380 kg
WPL 150-60E	150 mm	150 mm	600 mm	6000 mm	1,75 mm	2,15 kN/m	768 cm²	45,160 kg

Edelstahl, Werkstoff Nr. 1.4571/1.4404 (V4A)

Artikel	H Höhe	Holmhöhe	B Breite	L Länge	t Materialstärke	Q_LK Streckenlast Leistungskabel	A Querschnittsfläche	G Gewicht je Lagermengeneinheit
WPL 150-20E4	150 mm	150 mm	200 mm	6000 mm	1,75 mm	0,72 kN/m	256 cm²	38,530 kg
WPL 150-30E4	150 mm	150 mm	300 mm	6000 mm	1,75 mm	1,08 kN/m	384 cm²	40,330 kg
WPL 150-40E4	150 mm	150 mm	400 mm	6000 mm	1,75 mm	1,43 kN/m	512 cm²	42,130 kg
WPL 150-50E4	150 mm	150 mm	500 mm	6000 mm	1,75 mm	1,79 kN/m	640 cm²	43,930 kg
WPL 150-60E4	150 mm	150 mm	600 mm	6000 mm	1,75 mm	2,15 kN/m	768 cm²	45,730 kg

Belastungsdiagramm

Detail- und Anwendungsbilder

Hover to zoom

Zubehör

WPEA 150

Weitspann-Eckanbaustück

WPLEAB 150

Weitspannkabelleiter-Eckanbaustück

WPLB 150

Weitspannkabelleiter-Bogen, Höhe = 150 mm

WPLS 150

Weitspannkabelleiter-Steigstück, Höhe = 150 mm

WPLF 150

Weitspannkabelleiter-Fallstück, Höhe = 150 mm

WPLA 150

Weitspannkabelleiter-Abzweig, Höhe = 150 mm

WPLAA 150

Weitspannkabelleiter-Anbauabzweig, Höhe = 150 mm

WPLK 150

Weitspannkabelleiter-Kreuzung, Höhe = 150 mm

WPV 150

Weitspannkabelbahnen-Verbinder, Höhe = 145 mm

WPVH 150

Weitspannkabelbahnen-Verbinder, horizontal, Höhe = 135 mm

WPVV 150

Weitspannkabelbahnen-Verbinder, vertikal, Höhe = 150 mm

WPTR 150

Weitspannkabelbahnen-Trennsteg, Höhe = 100 mm

WPHS-A

Weitspannholmstütze (Profilschiene)

WPHS-K

Weitspannholmstütze (Konsole)

WPHS-P

Weitspannholmstütze (Profil)

WPHS-IS

Isolierungsstreifen

WPLKAB

Weitspannkabelleiter-Abgangsblech

Kabelschelle zur Befestigung an C-Profilschienen

WPD

Weitspann-Deckel

SWP 150

Schutzkappe, Höhe = 150 mm

MP-W

Montageplatte

Downloads

Weitspannsysteme, Technische Information

Technische Information für Weitspannkabelrinnen WPR, WLR, Weitspannkabelleitern WPL, WL und Zubehör

Kabelbahnen - Katalog

Gesamtkatalog

Weitspannkabelleitern WPL, Montageanleitung

Montageanleitung

Preisliste 2024 Ausbau

Preisliste

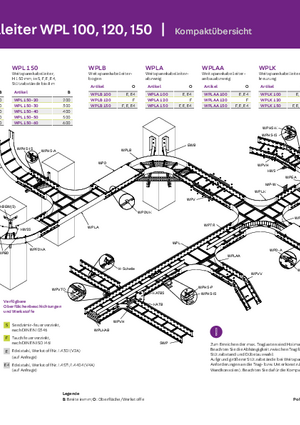

Weitspannkabelleiter WPL 100, 120, 150

Kompaktübersicht

Elektrische Leitfähigkeit (WP/WPL 100)

Zertifikat, geprüft nach DIN EN 61537 Pkt. 11.1
