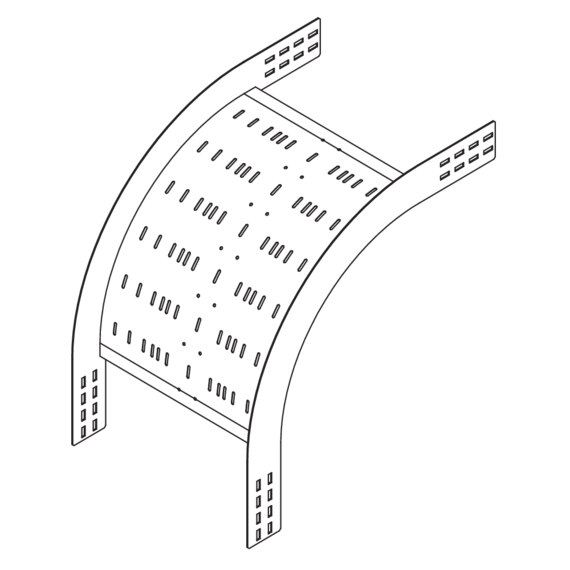

Das Weitspannkabelrinnen-Fallstück WPRF 120 mit integrierten Verbindern ermöglicht vertikale Richtungsänderungen der Kabelführung um 90° nach unten. Es eignet sich für Weitspannkabelrinnen mit einer Holmhöhe von 120 mm und weist Breiten von 200 bis 600 mm auf. Das Fallstück wird in die Weitspannkabelrinne eingeschoben und verschraubt. Anschließend wird die Anschlussrinne am Fallstück montiert. Es hat einen Radius von 500 mm.
DatenblattAusschreibungstexte
Den passenden Ausschreibungstext zu diesem Produkt finden Sie auf diesen Portalen:
Artikel
Stahl, stück-/tauchfeuerverzinkt
| Artikel | H Höhe | Holmhöhe | B Breite | L Länge | R Radius | Richtung Richtungsänderung | α Winkel | G Gewicht je Lagermengeneinheit | inkl. Inklusiv-Zubehör anzeigen | Merken |
|---|---|---|---|---|---|---|---|---|---|---|
| WPRF 120-20F | 120 mm | 120 mm | 200 mm | 540 mm | 500 mm | Vertikal fallend | 90° | 9,690 kg | ||
| WPRF 120-30F | 120 mm | 120 mm | 300 mm | 540 mm | 500 mm | Vertikal fallend | 90° | 10,370 kg | ||
| WPRF 120-40F | 120 mm | 120 mm | 400 mm | 540 mm | 500 mm | Vertikal fallend | 90° | 11,080 kg | ||
| WPRF 120-50F | 120 mm | 120 mm | 500 mm | 540 mm | 500 mm | Vertikal fallend | 90° | 11,780 kg | ||
| WPRF 120-60F | 120 mm | 120 mm | 600 mm | 540 mm | 500 mm | Vertikal fallend | 90° | 12,480 kg |
