Die Stielkonsole KTS wird am Konsolhalter KDI oder KHI befestigt und ist je nach Konsollänge für maximale Lasten bis zu 7 kN vorgesehen. Sie steht in tauchfeuerverzinktem Stahl zur Verfügung.
DatenblattAusschreibungstexte
Den passenden Ausschreibungstext zu diesem Produkt finden Sie auf diesen Portalen:
Artikel
Stahl, stück-/tauchfeuerverzinkt

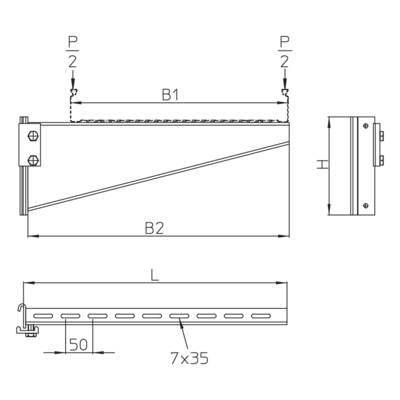

| Artikel | H Höhe | B1 Breite | B2 Breite | L Länge | Pmax max. Belastung | Gewicht Gewicht je Lagermengeneinheit | Merken |
|---|---|---|---|---|---|---|---|
| KTS 020F | 180 mm | 200 mm | 280 mm | 284 mm | 7,00 kN | 1,588 kg | |
| KTS 030F | 180 mm | 300 mm | 380 mm | 384 mm | 6,30 kN | 1,985 kg | |
| KTS 040F | 180 mm | 400 mm | 480 mm | 484 mm | 5,50 kN | 2,271 kg | |
| KTS 050F | 180 mm | 500 mm | 580 mm | 584 mm | 4,90 kN | 2,673 kg | |
| KTS 060F | 180 mm | 600 mm | 680 mm | 684 mm | 4,30 kN | 3,010 kg | |
| KTS 070F | 180 mm | 600 mm | 780 mm | 784 mm | 3,60 kN | 3,440 kg | |
| KTS 080F | 180 mm | 600 mm | 880 mm | 884 mm | 3,00 kN | 3,805 kg | |
| KTS 090F | 180 mm | 600 mm | 980 mm | 984 mm | 2,30 kN | 4,216 kg | |
| KTS 100F | 180 mm | 600 mm | 1080 mm | 1084 mm | 1,70 kN | 4,471 kg |
