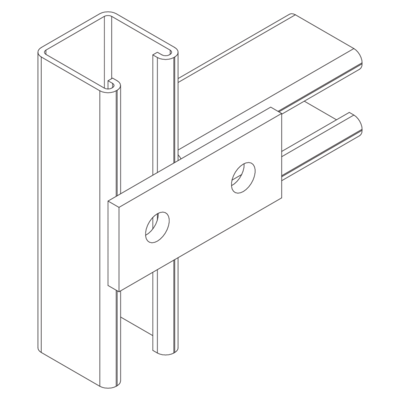

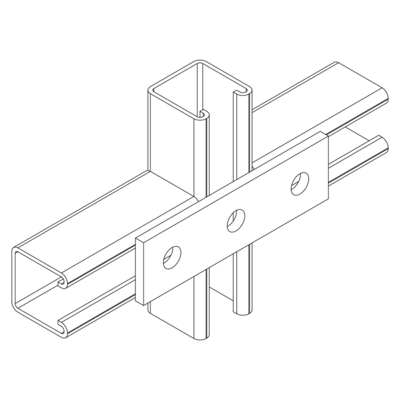

Mit dem Schienenverbinder AVL lassen sich Montageschienen Stoß an Stoß, aber auch als Abzweig oder Kreuzung miteinander verbinden. Er besteht aus tauchfeuerverzinktem Stahl.
DatenblattAusschreibungstexte
Den passenden Ausschreibungstext zu diesem Produkt finden Sie auf diesen Portalen:
Artikel
Stahl, stück-/tauchfeuerverzinkt

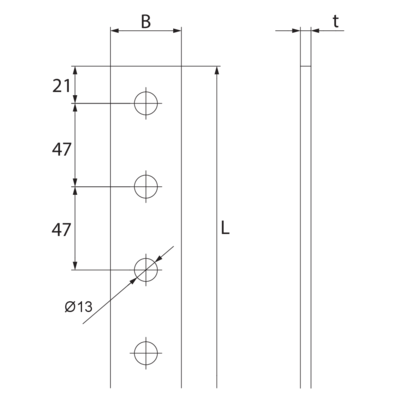

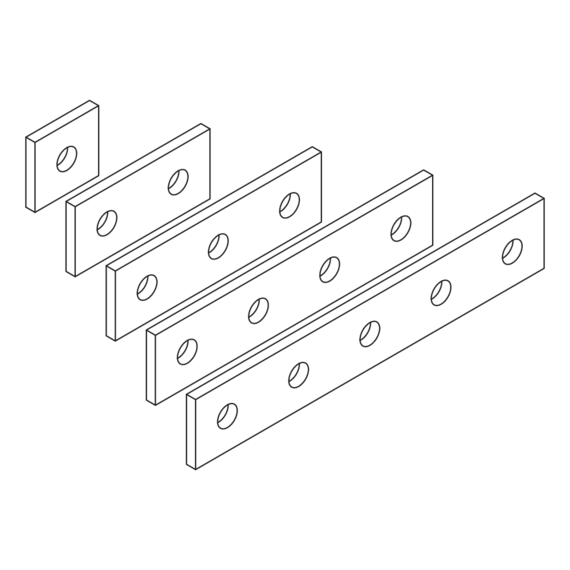

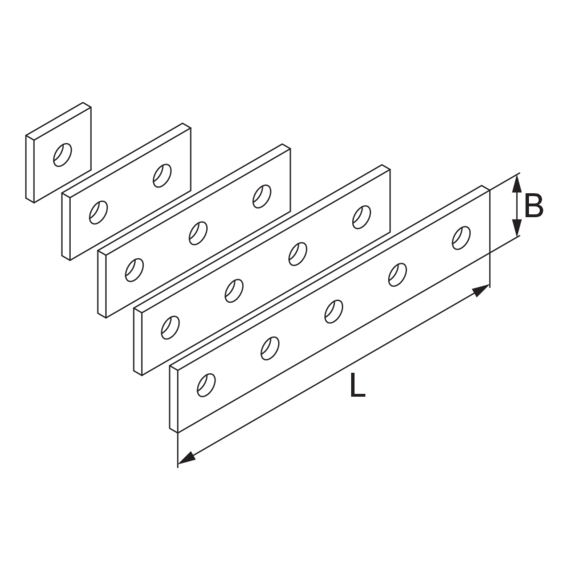

| Artikel | B Breite | L Länge | t Materialstärke | G Gewicht je Lagermengeneinheit | H Höhe | α Winkel | Merken |
|---|---|---|---|---|---|---|---|
| AVL-1F | 40 mm | 42 mm | 6,00 mm | 0,078 kg | |||
| AVL-2F | 40 mm | 89 mm | 6,00 mm | 0,165 kg | |||
| AVL-3F | 40 mm | 136 mm | 6,00 mm | 0,253 kg | |||
| AVL-4F | 40 mm | 183 mm | 6,00 mm | 0,341 kg | |||
| AVL-5-60F | 40 mm | 211 mm | 6,00 mm | 0,430 kg | 44 mm | 60° | |
| AVL-5F | 40 mm | 230 mm | 6,00 mm | 0,430 kg |
Detail- und Anwendungsbilder
