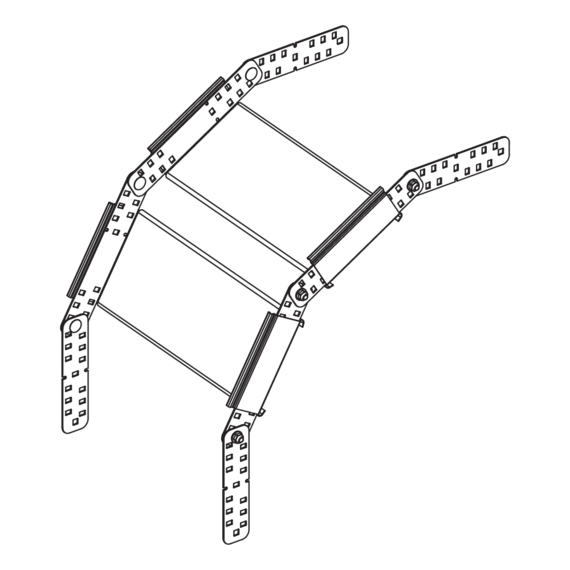

Der Kabelrinnen-Vertikalbogen RVB 60 ermöglicht die flexible vertikale Richtungsänderung der Kabelführung. Er wird zusammen mit einem Kabelrinnen-Endblech REB in die Kabelrinne eingeschoben und am Boden sowie an den Seiten verschraubt. Der Vertikalbogen RVB 60 eignet sich für Kabelrinnen mit Seitenhöhen von 60 mm. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsanforderungen unterschiedlichster Anwendungsgebiete erfüllt werden.
DatenblattAusschreibungstexte
Den passenden Ausschreibungstext zu diesem Produkt finden Sie auf diesen Portalen:
Vorteile
- Ermöglicht eine flexible vertikale Richtungsänderung der Kabelführung
Artikel
Stahl, band-/sendzimirverzinkt

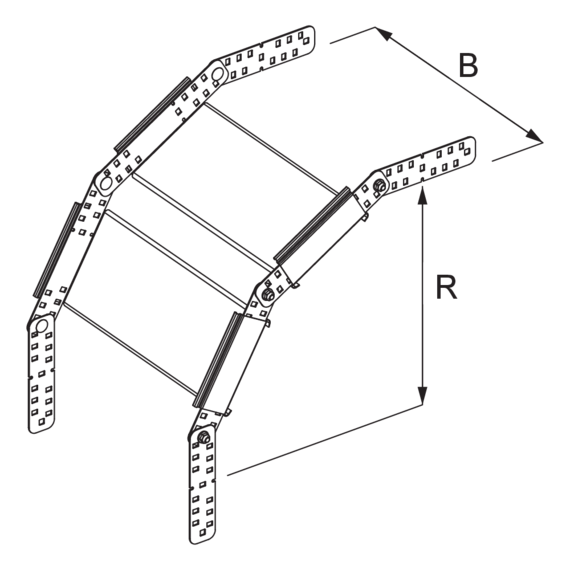

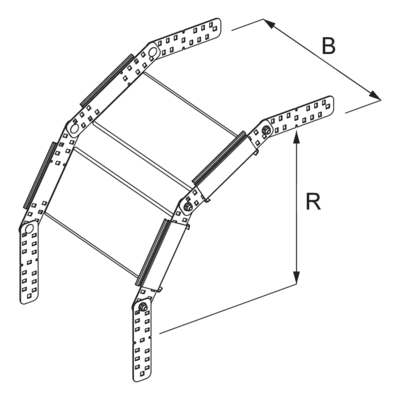

| Artikel | H Höhe | B Breite | R Radius | Richtung Richtungsänderung | α Winkel | G Gewicht je Lagermengeneinheit | inkl. Inklusiv-Zubehör anzeigen | Merken |
|---|---|---|---|---|---|---|---|---|
| RVB 60-05S | 60 mm | 50 mm | 300 mm | Steigend/Fallend | var. | 1,728 kg | ||
| RVB 60-10S | 60 mm | 100 mm | 300 mm | Steigend/Fallend | var. | 1,928 kg | ||
| RVB 60-20S | 60 mm | 200 mm | 300 mm | Steigend/Fallend | var. | 2,278 kg | ||
| RVB 60-30S | 60 mm | 300 mm | 300 mm | Steigend/Fallend | var. | 2,628 kg | ||
| RVB 60-40S | 60 mm | 400 mm | 300 mm | Steigend/Fallend | var. | 2,978 kg | ||
| RVB 60-50S | 60 mm | 500 mm | 300 mm | Steigend/Fallend | var. | 3,328 kg | ||
| RVB 60-60S | 60 mm | 600 mm | 300 mm | Steigend/Fallend | var. | 3,678 kg |
Stahl, stück-/tauchfeuerverzinkt
| Artikel | H Höhe | B Breite | R Radius | Richtung Richtungsänderung | α Winkel | G Gewicht je Lagermengeneinheit | inkl. Inklusiv-Zubehör anzeigen | Merken |
|---|---|---|---|---|---|---|---|---|
| RVB 60-10F | 60 mm | 100 mm | 300 mm | Steigend/Fallend | var. | 2,042 kg | ||
| RVB 60-20F | 60 mm | 200 mm | 300 mm | Steigend/Fallend | var. | 2,412 kg | ||
| RVB 60-30F | 60 mm | 300 mm | 300 mm | Steigend/Fallend | var. | 2,792 kg | ||
| RVB 60-40F | 60 mm | 400 mm | 300 mm | Steigend/Fallend | var. | 3,162 kg | ||
| RVB 60-50F | 60 mm | 500 mm | 300 mm | Steigend/Fallend | var. | 3,542 kg | ||
| RVB 60-60F | 60 mm | 600 mm | 300 mm | Steigend/Fallend | var. | 3,912 kg |
