Die Kabelrinnen-Kreuzung RK 110 ermöglicht den Anschluss von vier Kabelrinnen und damit die horizontale Richtungsänderung der Kabelführung. Sie hat integrierte Seitenverbinder und wird zusammen mit Bodenverbindern VB in die Kabelrinnen geschoben und verschraubt. Die Kreuzung RK 110 eignet sich für Kabelrinnen mit Seitenhöhen von 110 mm. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsanforderungen unterschiedlichster Anwendungsgebiete erfüllt werden.
DatenblattAusschreibungstexte
Den passenden Ausschreibungstext zu diesem Produkt finden Sie auf diesen Portalen:
Vorteile
- Ermöglicht horizontale Änderung der Kabelführung in vier Richtungen
Artikel
Stahl, band-/sendzimirverzinkt

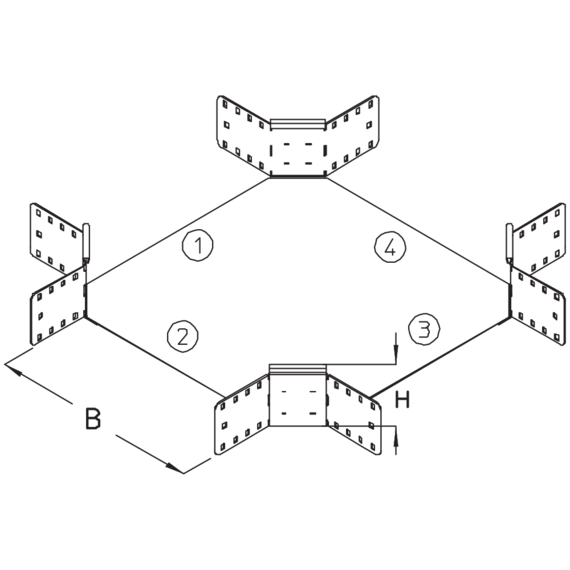

| Artikel | H Höhe | B Breite | G Gewicht je Lagermengeneinheit | inkl. Inklusiv-Zubehör anzeigen | Merken |
|---|---|---|---|---|---|
| RK 110-10S | 110 mm | 100 mm | 2,647 kg | ||
| RK 110-20S | 110 mm | 200 mm | 3,166 kg | ||
| RK 110-30S | 110 mm | 300 mm | 3,880 kg | ||
| RK 110-40S | 110 mm | 400 mm | 4,791 kg | ||
| RK 110-50S | 110 mm | 500 mm | 5,897 kg | ||
| RK 110-60S | 110 mm | 600 mm | 7,200 kg |
Stahl, stück-/tauchfeuerverzinkt
| Artikel | H Höhe | B Breite | G Gewicht je Lagermengeneinheit | inkl. Inklusiv-Zubehör anzeigen | Merken |
|---|---|---|---|---|---|
| RK 110-10F | 110 mm | 100 mm | 2,840 kg | ||
| RK 110-20F | 110 mm | 200 mm | 3,396 kg | ||
| RK 110-30F | 110 mm | 300 mm | 4,160 kg | ||
| RK 110-40F | 110 mm | 400 mm | 5,135 kg | ||
| RK 110-50F | 110 mm | 500 mm | 6,318 kg | ||
| RK 110-60F | 110 mm | 600 mm | 7,712 kg |
Edelstahl, Werkstoff Nr. 1.4301 (V2A)
| Artikel | H Höhe | B Breite | G Gewicht je Lagermengeneinheit | inkl. Inklusiv-Zubehör anzeigen | Merken |
|---|---|---|---|---|---|
| RK 110-10E | 110 mm | 100 mm | 2,218 kg | ||
| RK 110-20E | 110 mm | 200 mm | 2,739 kg | ||
| RK 110-30E | 110 mm | 300 mm | 3,458 kg | ||
| RK 110-40E | 110 mm | 400 mm | 4,359 kg | ||
| RK 110-50E | 110 mm | 500 mm | 5,465 kg | ||
| RK 110-60E | 110 mm | 600 mm | 6,768 kg |
