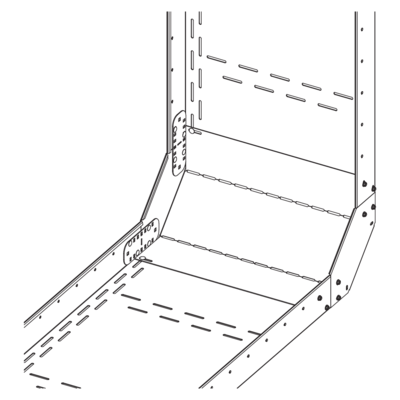

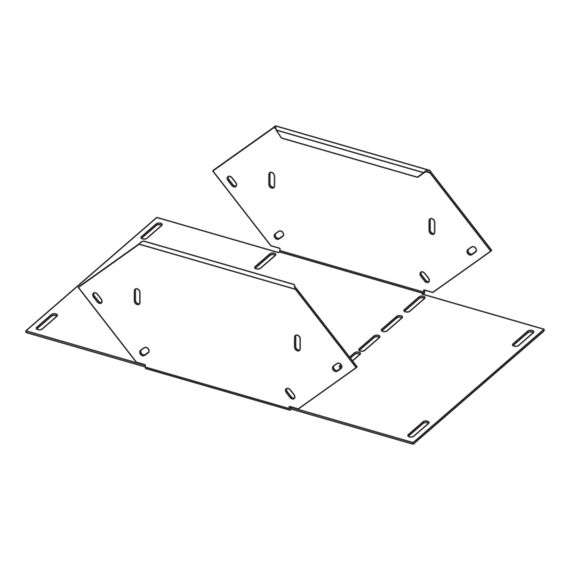

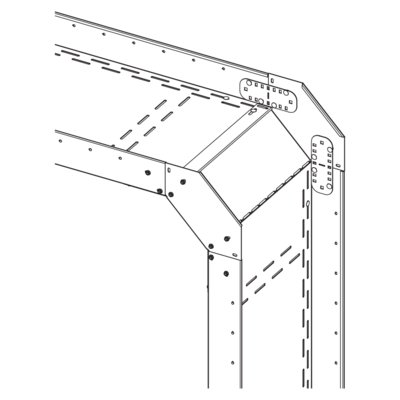

Der Bodenkanal-Steigbogen BKS 110 ermöglicht vertikale Richtungsänderungen der Kabelführung um 90° nach oben und unten. Er hat eine Höhe von 110 mm und weist Breiten von 100 bis 600 mm auf. Er besteht aus sendzimir-feuerverzinktem Stahl. Der Bodenkanal-Steigbogen wird mittels mitgelieferter Verbinder und Klemmschrauben am anzuschließenden Bodenkanal montiert. Die Bodenlasche ist entsprechend der Funktion als Fallstück oder als Steigbogen zu biegen.
DatenblattAusschreibungstexte
Den passenden Ausschreibungstext zu diesem Produkt finden Sie auf diesen Portalen:
Vorteile
- Ermöglicht vertikale Richtungsänderung der Kabelführung um 90°
- Kabelschonende Führung
Artikel
Stahl, band-/sendzimirverzinkt

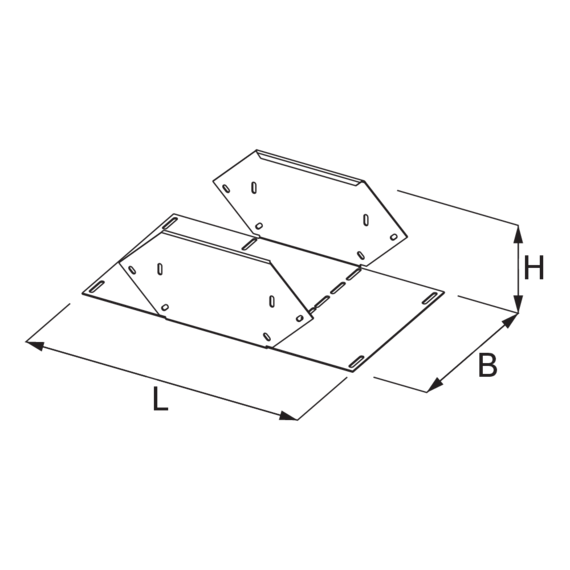

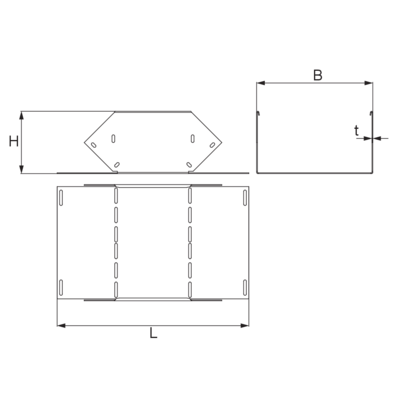

| Artikel | H Höhe | B Breite | L Länge | t Materialstärke | Richtung Richtungsänderung | α Winkel | G Gewicht je Lagermengeneinheit | inkl. Inklusiv-Zubehör anzeigen | Merken |
|---|---|---|---|---|---|---|---|---|---|
| BKS 110-10S | 110 mm | 100 mm | 495 mm | 2,00 mm | Steigend/Fallend | 90° | 3,810 kg | ||
| BKS 110-15S | 110 mm | 150 mm | 495 mm | 2,00 mm | Steigend/Fallend | 90° | 4,234 kg | ||
| BKS 110-20S | 110 mm | 200 mm | 495 mm | 2,00 mm | Steigend/Fallend | 90° | 4,631 kg | ||
| BKS 110-30S | 110 mm | 300 mm | 495 mm | 2,00 mm | Steigend/Fallend | 90° | 5,482 kg | ||
| BKS 110-40S | 110 mm | 400 mm | 495 mm | 2,00 mm | Steigend/Fallend | 90° | 6,308 kg | ||
| BKS 110-50S | 110 mm | 500 mm | 495 mm | 2,00 mm | Steigend/Fallend | 90° | 7,158 kg | ||
| BKS 110-60S | 110 mm | 600 mm | 495 mm | 2,00 mm | Steigend/Fallend | 90° | 7,983 kg |
