Der variable Bodenkanal-Bogen-Deckel BKVBDR wird auf dem Bodenkanal-Bogen BKVB aufgesetzt und schützt Kabel und Versorgungsleitungen vor Funkenflug und anderen mechanischen Einwirkungen. Er hat eine dem Bogen entsprechende Breite von 100 bis 600 mm. Der Bodenkanal-Bogen-Deckel besteht aus sendzimir-feuerverzinktem Stahl ohne Prägung. Bei einer maximalen Fachgröße von 200 mm garantieren wir eine geprüfte Belastbarkeit von 5,00 kN nach EN 50085-2-2. Drehriegel sind vormontiert.
DatenblattAusschreibungstexte
Den passenden Ausschreibungstext zu diesem Produkt finden Sie auf diesen Portalen:
![Belastungsanforderungen gemäß](/typo3conf/ext/phc_crossbase_products/Resources/Public/Images/GRA/ZER/ICO/GRA_ZER_ICO_DIN_%23SALL_%23AING_%23V1.png)
Vorteile
- Belastbar bis 5 kN
- Leichte Montage
Artikel
Stahl, band-/sendzimirverzinkt

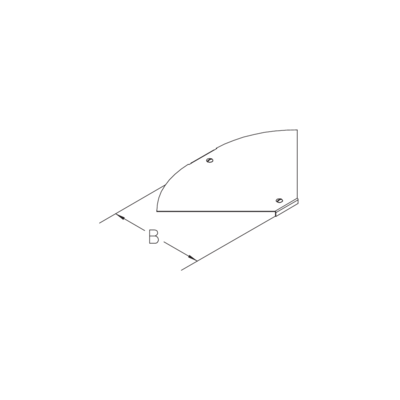

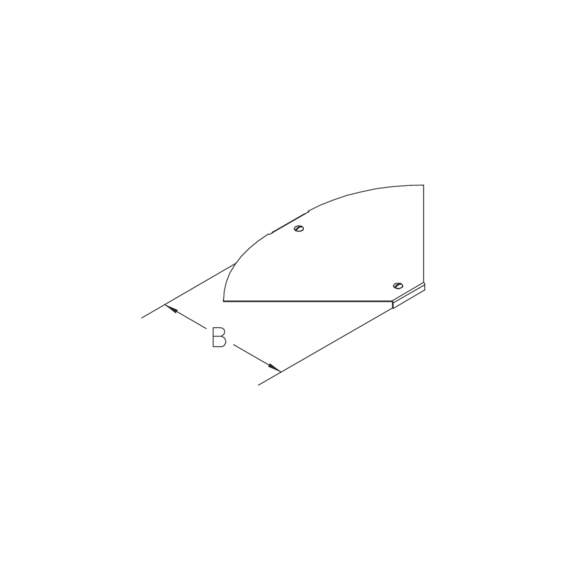

Artikel | B Breite | t Materialstärke | Pmax max. Belastung | Richtungsänderung | Gewicht Gewicht je Lagermengeneinheit | Merken |
---|---|---|---|---|---|---|
BKVBDR 10S | 100 mm | 2,00 mm | 5,00 kN | HORIZONTAL | 0,350 kg | |
BKVBDR 15S | 150 mm | 2,00 mm | 5,00 kN | HORIZONTAL | 0,570 kg | |
BKVBDR 20S | 200 mm | 2,00 mm | 5,00 kN | HORIZONTAL | 0,850 kg | |
BKVBDR 30S | 300 mm | 2,00 mm | 5,00 kN | HORIZONTAL | 1,600 kg | |
BKVBDR 40S | 400 mm | 2,00 mm | 5,00 kN | HORIZONTAL | 2,590 kg | |
BKVBDR 50S | 500 mm | 2,00 mm | 5,00 kN | HORIZONTAL | 3,830 kg | |
BKVBDR 60S | 600 mm | 2,00 mm | 5,00 kN | HORIZONTAL | 5,310 kg |
