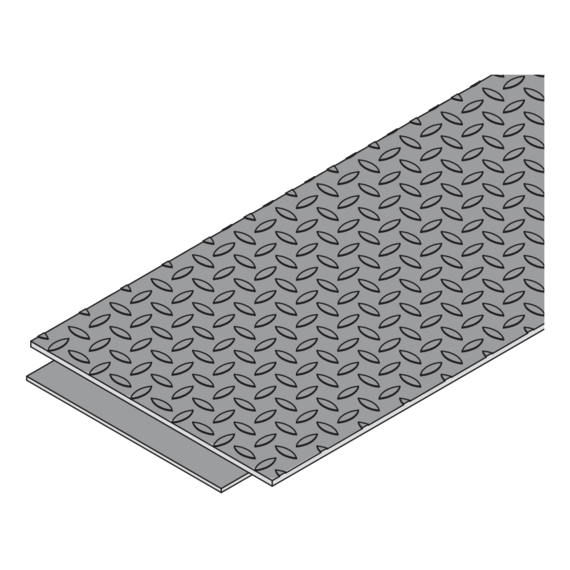

Der Blinddeckel UBKD eignet sich für den Schwerlastbodenkanal UBK. Der Deckel besteht aus verzinktem Tränenblech und wird auf das Seitenprofil des estrichbündigen Schwerlastkanalunterteils aufgelegt. Die Tränenbleche sind belastbar bis 25 kN.
DatenblattAusschreibungstexte
Den passenden Ausschreibungstext zu diesem Produkt finden Sie auf diesen Portalen:
Artikel

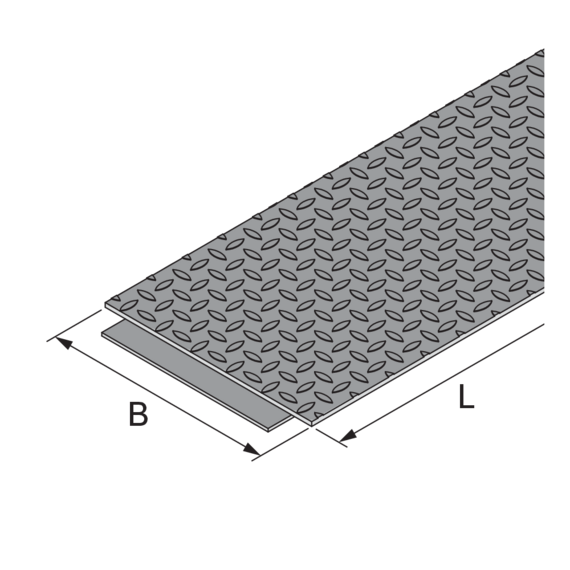

| Artikel | H Höhe | B Breite | L Länge | t Materialstärke | Pmax max. Belastung | Gewicht Gewicht je Lagermengeneinheit | Merken |
|---|---|---|---|---|---|---|---|
| UBKD5 25F | 5 mm | 238 mm | 1000 mm | 5,00 mm | 5,00 kN | 8,287 kg | |
| UBKD5 35F | 5 mm | 338 mm | 1000 mm | 5,00 mm | 5,00 kN | 11,836 kg | |
| UBKD5 45F | 5 mm | 438 mm | 1000 mm | 5,00 mm | 5,00 kN | 15,417 kg | |
| UBKD8 25F | 8 mm | 250 mm | 1000 mm | 8,00 mm | 15,00 kN | 14,623 kg | |
| UBKD8 35F | 8 mm | 350 mm | 1000 mm | 8,00 mm | 15,00 kN | 20,492 kg | |
| UBKD8 45F | 8 mm | 450 mm | 1000 mm | 8,00 mm | 15,00 kN | 26,422 kg | |
| UBKD10 25F | 10 mm | 250 mm | 1000 mm | 10,00 mm | 25,00 kN | 18,606 kg | |
| UBKD10 35F | 10 mm | 350 mm | 1000 mm | 10,00 mm | 25,00 kN | 25,965 kg | |
| UBKD10 45F | 10 mm | 450 mm | 1000 mm | 10,00 mm | 25,00 kN | 33,484 kg |
