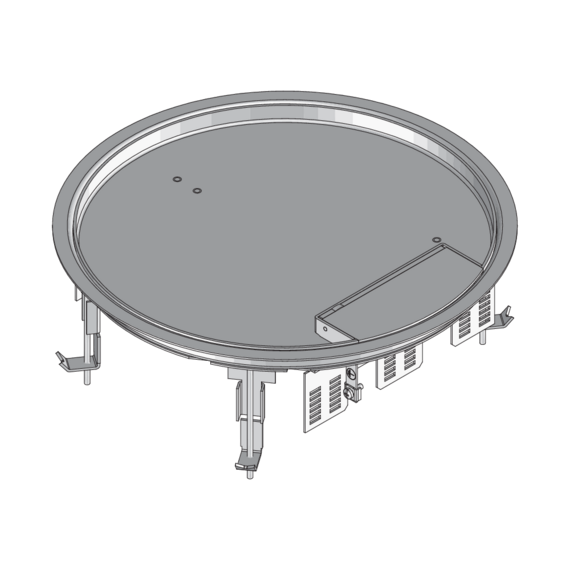

Bei den Produktlösungen UEKDD R E handelt es sich um runde Klappdeckelkassetten zum stufenweisen Absenken von bis zu drei Gerätebechern um max. 30 mm. Die Einbaueinheiten bestehen aus einem Bodenbelagsschutzrahmen mit Rastleitern, einem Klappdeckel mit bodenebenem Leitungsauslass, Öffnungshebel, Gummidichtung UGD-R und Universalkrallenset UDBS 40-80. Sie sind für trocken oder feucht gepflegte Räume mit Büroverkehrslasten geeignet und werden dort in Bodendosen, Montagedeckel und Doppel- oder Hohlraumbodenöffnungen montiert. Die Kassetten sind aus Edelstahl V2A gefertigt und besitzen einen IP-Schutzgrad im nicht genutzten Zustand von IP 30, im genutzten Zustand einen IP-Schutzgrad von IP 20, ein Einbaumaß von 307 mm und einen max. Belastungswert von 2 kN.
DatenblattAusschreibungstexte
Den passenden Ausschreibungstext zu diesem Produkt finden Sie auf diesen Portalen:
Trocken gepflegt
Feucht gepflegt
Belastungsanforderungen gemäß: DIN EN 50085
Zulassungen & Zertifikate
- VDE/TÜV-Zulassung gemäß DIN EN 50085
- Mit Prüfstempel Ø13/130 mm: 2/3 kN
Artikel

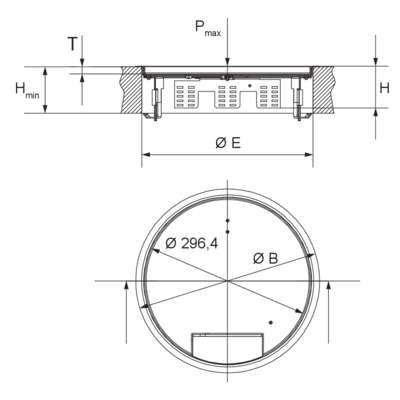

| Artikel | H Höhe | Hmin min. Einbauhöhe | B Breite | E Einbaumaß | Pmax max. Belastung | IPg IP-Schutzgrad im genutzten Zustand | IPn IP-Schutzgrad im nicht genutzten Zustand | T Tiefe der Bodenbelagaussparung | Gerätebecher max. Anzahl installierbarer Gerätebecher | Gewicht Gewicht je Lagermengeneinheit | inkl. Inklusiv-Zubehör anzeigen | Merken |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UEKDD 15-R E | 75 mm | 90 mm | 330 mm | 307 mm | 2,00 kN | IP-20 | IP-30 | 12,5 mm | 3 | 2,555 kg | ||
| UEKDD 25-R E | 85 mm | 100 mm | 330 mm | 307 mm | 2,00 kN | IP-20 | IP-30 | 22,5 mm | 3 | 2,820 kg |
