Bei den Bauteilen UEBDD R E handelt es sich um runde Blinddeckelkassetten zum Einbau von bis zu drei Gerätebechern. Diese Einbaueinheiten setzen sich aus einem Bodenbelagsschutzrahmen mit einer Blind-Einlagekassette, einer Gummidichtung UGD-R und dem Universalbefestigungskrallenset UDBS 40-80 zusammen. Sie sind für trocken oder feucht gepflegte Räume mit Büroverkehrslasten ausgelegt und werden dort in Bodendosen, Montagedeckel und Doppel- oder Hohlraumbodenöffnungen eingesetzt. Sowohl Kassette als auch Rahmen sind aus Edelstahl V2A gefertigt und besitzen einen IP-Schutzgrad im nicht genutzten Zustand von IP 30, im genutzten Zustand einen IP-Schutzgrad von IP 20, ein Einbaumaß von 307 mm, eine min. Einbauhöhe von 90 oder 100 mm und eine max. Belastung von 2 kN.
DatenblattAusschreibungstexte
Den passenden Ausschreibungstext zu diesem Produkt finden Sie auf diesen Portalen:
![Trocken gepflegt](/typo3conf/ext/phc_crossbase_products/Resources/Public/Images/GRA/PRO/ICO/GRA_PRO_ICO_TROCKEN-GEPFLEGT_%23SALL_%23AING_%23V1.png)
![Feucht gepflegt](/typo3conf/ext/phc_crossbase_products/Resources/Public/Images/GRA/PRO/ICO/GRA_PRO_ICO_FEUCHT-GEPFLEGT_%23SALL_%23AING_%23V1.png)
![Belastungsanforderungen gemäß](/typo3conf/ext/phc_crossbase_products/Resources/Public/Images/GRA/ZER/ICO/GRA_ZER_ICO_DIN_%23SALL_%23AING_%23V1.png)
Zulassungen & Zertifikate
- VDE/TÜV-Zulassung gemäß DIN EN 50085
- Mit Prüfstempel Ø13/130 mm: 2/3 kN
Artikel

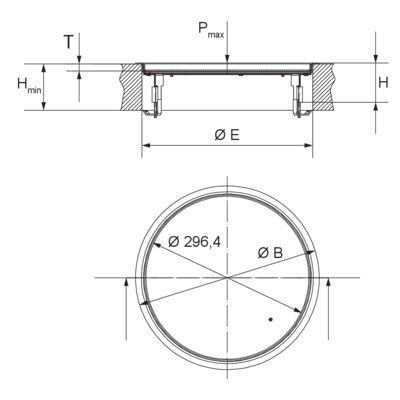

Artikel | H Höhe | Hmin min. Einbauhöhe | E Einbaumaß | Pmax max. Belastung | IPg IP-Schutzgrad im genutzten Zustand | IPn IP-Schutzgrad im nicht genutzten Zustand | T Tiefe der Bodenbelagaussparung | Gerätebecher max. Anzahl installierbarer Gerätebecher | Gewicht Gewicht je Lagermengeneinheit | inkl. Inklusiv-Zubehör anzeigen | Merken |
---|---|---|---|---|---|---|---|---|---|---|---|
UEBDD 15-R E | 71 mm | 90 mm | 307 mm | 2,00 kN | IP-20 | IP-30 | 12,5 mm | 3 | 2,177 kg | ||
UEBDD 25-R E | 81 mm | 100 mm | 307 mm | 2,00 kN | IP-20 | IP-30 | 22,5 mm | 3 | 2,437 kg |
