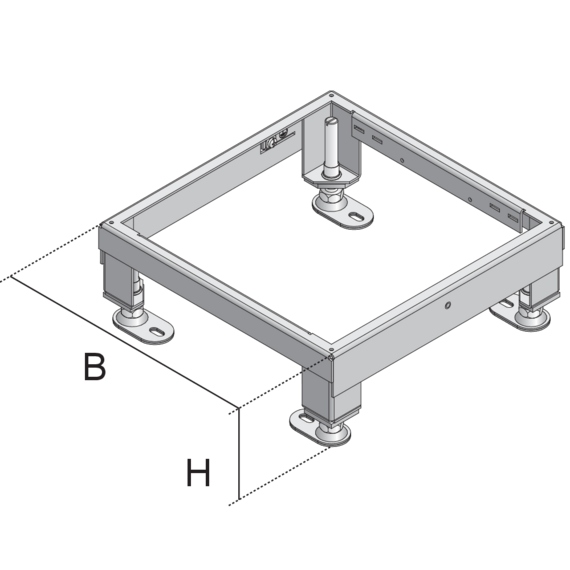

Bei den Bauelementen UNE handelt es sich um viereckige, blinde Nivelliereinheiten aus einem Stahlblechrahmen, innenliegender Nivellierung mit Nivellierfüßen und Erdungsklemmen. Die Einheiten werden, auf Edelstahlkassetten montiert, für Bodendosen, Montagedeckeln und Doppel- oder Hohlraumbodenöffnungen in Räume mit hohen Verkehrslasten verwendet. Sie sind aus sendzimir-feuerverzinktem Stahl (DIN EN 10346) gefertigt und besitzen ein Einbaumaß von 261 x 261 mm.
DatenblattAusschreibungstexte
Den passenden Ausschreibungstext zu diesem Produkt finden Sie auf diesen Portalen:
![Belastungsanforderungen gemäß](/typo3conf/ext/phc_crossbase_products/Resources/Public/Images/GRA/ZER/ICO/GRA_ZER_ICO_DIN_%23SALL_%23AING_%23V1.png)
Zulassungen & Zertifikate
- VDE/TÜV-Zulassung gemäß DIN EN 50085
Artikel
Artikel | Hmin min. Einbauhöhe | N Nivellierbereich | B Breite | L Länge | E Einbaumaß | Pmax max. Belastung | Gewicht Gewicht je Lagermengeneinheit | Merken |
---|---|---|---|---|---|---|---|---|
UNE 260V-30S | 65 mm | 25 mm | 260 mm | 260 mm | 261 x 261 mm | 20,00 kN | 1,364 kg | |
UNE 260V-60S | 90 mm | 45 mm | 260 mm | 260 mm | 261 x 261 mm | 20,00 kN | 1,472 kg | |
UNE 260V-100S | 135 mm | 45 mm | 258 mm | 258 mm | 261 x 261 mm | 20,00 kN | 1,648 kg | |
UNE 260V-155S | 155 mm | 95 mm | 258 mm | 258 mm | 261 x 261 mm | 10,00 kN | 1,764 kg | |
UNE 260V-210S | 212 mm | 100 mm | 258 mm | 258 mm | 261 x 261 mm | 10,00 kN | 2,036 kg |
Detail- und Anwendungsbilder
Zubehör
Downloads
