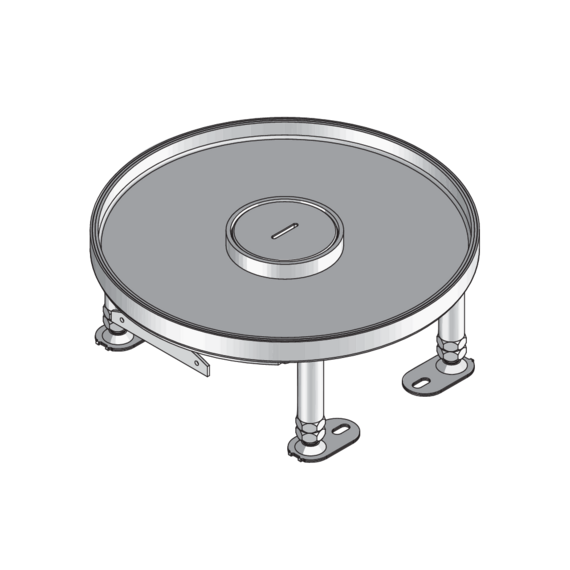

Bei den Bauelementen UEBDM2 R WD handelt es sich um runde Tubusdeckeleinheiten mit Stoßkante zur Aufnahme von max. zwei Gerätebechern. Sie bestehen aus einem nivellierbaren Kassetteneinbaurahmen mit Tubusauslasskassette, verschraubtem Montagesatz und Gummidichtung. Die Einheiten eignen sich für den Einbau in Bodendosen UBDHB, Montagedeckeln und Doppel- oder Hohlraumbodenöffnungen in nass gepflegten Räumen mit Büroverkehrslasten. Kassette und Rahmen sind aus Edelstahl V2A gefertigt, der Montagesatz aus Aluminium. Sie besitzen einen IP-Schutzgrad im nicht genutzten Zustand von IP 54, eine max. Belastbarkeit von 2 kN und sind mit einem Nivellierbereich von 55 mm, einem Einbaumaß von 260 mm und einer min. Einbauhöhe von 100 mm erhältlich.
DatenblattAusschreibungstexte
Den passenden Ausschreibungstext zu diesem Produkt finden Sie auf diesen Portalen:
Bodenpflege: Nass
Belastungsanforderungen gemäß: DIN EN 50085
Zulassungen & Zertifikate
- VDE/TÜV-Zulassung gemäß DIN EN 50085
- Mit Prüfstempel Ø13/130 mm: 2/3 kN
Artikel
| Artikel | H Höhe | Hmin min. Einbauhöhe | N Nivellierbereich | Pmax max. Belastung | ØE Einbaudurchmesser | Gerätebecher max. Anzahl installierbarer Gerätebecher | E Einbaumaß | IPg IP-Schutzgrad im genutzten Zustand | IPn IP-Schutzgrad im nicht genutzten Zustand | T Tiefe der Bodenbelagaussparung | G Gewicht je Lagermengeneinheit | inkl. Inklusiv-Zubehör anzeigen | Merken |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UEBDM2 15-R-WD | 18 mm | 100 mm | 55 mm | 2,00 kN | 260 mm | 2 | 260 mm | IP 22 | IP 54 | 12,5 mm | 2,136 kg | ||
| UEBDM2 25-R-WD | 28 mm | 110 mm | 55 mm | 2,00 kN | 260 mm | 2 | 260 mm | IP 22 | IP 54 | 22,5 mm | 2,574 kg |
